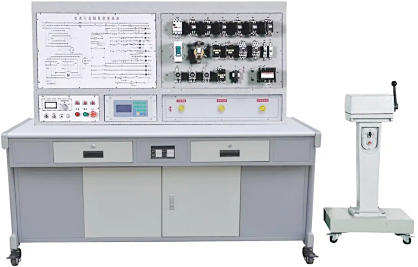

LG-CDQ03型船舶絞纜/錨機/起貨機電氣控制技能實訓裝置

一、裝置概述
“LG-CDQ03型船舶絞纜機電氣控制實訓裝置”是根據職業院校的船舶電氣、船舶電氣自動化、船舶機電及相關專業以及各職業鑒定站（所）等單位的船舶電氣控制的實訓教學、技能要求而研制的。該實訓設備均采用工業中通用的電器，不僅可以用于課程演示、電氣控制操作，還可以作為船舶電氣維修方面的培訓考核設備。

二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%? 50Hz
2.工作境：溫度-10℃～+40℃? 相對濕度＜85%(25℃)? 海拔＜4000m
3.裝置容量：＜1.5kVA
三、基本配置

本裝置由電源控制部分、儀表測量部分、船舶絞纜機電氣控制線路、交流三速異步電機、故障設置、排除箱、電源插座等組成。
1.電源控制部分：提供三相交流電源，帶有漏電保護功能，并配有一只指針式交流電壓表，指示三相電網的線電壓。
2.儀表測量部分：提供交流電壓表一只、交流電流表一只，用于控制線路測量。
3.船舶絞纜機電氣控制線路：提供控制回路所需的按鈕、交流接觸器、熱繼電器、變壓器、交流電磁閥、時間繼電器等元器件。
4.故障設置、排除箱：由“故障設置區”、“故障排除區”、“故障指示區”組成，可任意設置故障，待故障排除后，故障指示區可自動指示故障排除情況。
四、實訓項目
1.熟悉舶常用低壓電器的結構、原理
2.船舶絞纜機電氣控制線路的分析、調試
3.船舶絞纜機電氣控制線路的故障檢測

4.船舶絞纜機電氣控制線路的故障排除
