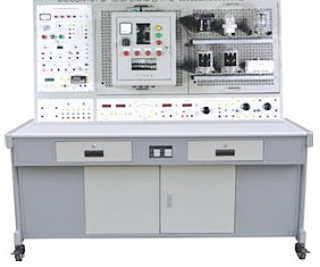

LG-CDQ01型船舶電工技能實訓裝置

一、產品概述
“LG-CDQ01型船舶電工（初、中、高級工）技能實訓裝置”是根據勞動部和原中國船舶工業總公司聯合頒發的“中華人民共和國職業技能鑒定規范（考核大綱）”中對初級船舶電工的技能要求研制的。裝置注重對知識點和技能的培訓考核，可作為職業院校船舶類相關專業的實訓教學設備，也可作為職業鑒定站（所）等相關機構的培訓和技能鑒定。

二、產品特點
1.采用實訓臺和組件相結合的形式，靈活和方便，可完成初、中級要求的全部技能培訓和考核
2.電源、儀表、控制器件、控制線路等功能模塊結構清晰、功能明確、操作維護方便
3.提供多樣式的典型船舶電氣線路，學生可自已動手操作，完成典型的電氣控制線路的布線、安裝與調試，通過訓練有效提高學生的動手操作技能與調試分析能力
三、技術性能
1.輸入電壓：三相四線～380V±10%? 50Hz
2.工作環境溫度范圍為：-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜3kVA
四、實訓臺配備
（一）電源控制臺
1.交流電源：提供三相～380V、單相～220V固定輸出的交流主電源，通過一臺變壓器隔離提供220V、110V、24V的船舶常用交流控制電源，電源輸出具有過流及短路保護功能，帶儀表指示。
2.直流電源：提供24V及220V的直流電源，輸出具有短路保護功能，帶儀表指示。
3.儀表:提供交流電壓表、交流電流表，直流電壓表、直流電流表、頻率表等。
（二）單元電路：提供照明配電設備控制系統、照明燈具及其電路、報警及呼叫控制系統、啟動器類控制系統電氣線路、錨機和系纜設備電氣線路；各元器件分別裝在不同的掛板上，結構清晰直觀，方便實訓。
（三）實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
五、實訓項目
1.照明配電設備控制系統電氣線路
（1）照明配電箱系統
（2）正常照明系統
（3）應急照明系統
（4）低壓照明系統
2.照明燈具及其電路
（1）熒光燈具及電路
（2）白熾燈具及電路
（3）防爆燈具及電路
（4）一燈雙控典型電路
3.報警及呼叫控制系統電氣線路
（1）輪機員安全報警系統
（2）機艙延伸報警系統
（3）冷庫呼叫系統
（4）病員呼叫系統
4.啟動器類控制系統電氣線路
（1）直接啟動控制電路
（2）正反轉啟動控制電路
（3）手動/自動啟動控制電路
（4）自耦變壓器降壓?jiǎn)?dòng)控制電路
（5）星形/三角形啟動控制電路
