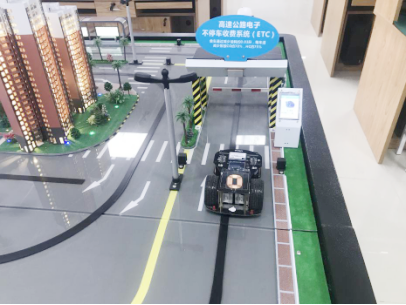

LG-JT05型停車場(高速)出入口智能識別收費實訓系統

一、產品性能
1、認知與演示相結合。實訓裝置中安裝了全套停車場管理系統，通電后就能正常工作，特別適合認知與技術原理演示。
2、專用設備柜安裝，實訓室管理清晰簡單。模擬崗亭兩側配置了設備安裝位置圖和系統接線圖，實訓前老師開機檢查設備是否正常，學生直接進行安裝實訓，方便快捷，容易管理。
3、模塊化設計，便于實訓。實訓裝置采用模塊化設計，不同設備安裝在獨立底座和機柜中，可根據實訓室空間靈活布局，實訓時直接將各獨立模塊搭建成完整系統，具有實訓功能和使用功能。
4、典型工程實踐與理論知識相結合。選取停車場管理系統的關鍵技術，具有模擬使用功能。可以將實訓系統安裝在實訓室門口，模擬出入門管理，學生能夠在一個真實的環境中的認知和學習技術原理，進行工程安裝實踐和使用操作管理。
5、硬件安裝與軟件操作相結合。實訓裝置有體積龐大的硬件設備安裝實訓，也有停車場管理軟件的現場配置與應用實訓。
6、技能經驗與就業相結合。搭建了完整的停車場管理系統，真實工程實踐環境，使學生全面掌握停車場管理系統工程應用技術和技能經驗。
7、按照*新的停車場管理系統設計，包含停車場出入口管理系統（車輛車牌識別）1套；停車場內車位管理系統1套（車位狀態及駐車引導）；
8、實訓室按照標準車位尺寸劃設5個車位，在每個車位頂部安裝探測器及車位指示器。用于車位管理。
9、產品規格：長5.0米，寬3.0米，高1.5米。

二、系統配置
（一）出入口識別管理系統：
1、入口設備：
（1）全自動入口自動道閘：閘機1套，采用力矩電機，高強度，低噪音。智能遇阻返回，車輛防砸功能；人性化離合裝置，擺脫停電手搖升桿，來電自動復位；桿長：1米；起降速度：6s；電源電壓：220V±10%；電機功率：120W。
（2）數字車輛檢測器：車輛檢測器1套，裝于控道閘控制板上，體積小，安裝簡易（直接插入即可），它采用了先進的數模轉化技術，抗干擾能力強，不怕任何惡劣環境；它含內置式靈敏度調節，通過面板上的撥碼開關，還能檢測高底盤大卡車或拖掛車；它具有獨特的防砸車功能，還具有檢測車輛計數等功能；外置車輛檢測顯示，使維護工作人員一目了然，便于適當調整。
（3）環形地感線圈：矩形地感線圈1套，由一塊50×60mm紅色地毯粘合固定，用于檢測車輛，金屬物體。線圈位置可隨地毯移動，按需要進行放置。
（4）顯示屏及語音提示系統：實訓專用；完全模塊化控制主機，語音提示功能，LED顯示可根據需要發布各種信息。
（5）專用線性電源：線性電源1套。
2、出口設備
（1）全自動入口自動道閘：閘機1套，采用力矩電機，高強度，低噪音。智能遇阻返回，車輛防砸功能；人性化離合裝置，擺脫停電手搖升桿，來電自動復位；桿長：1米；起降速度：6s；電源電壓：220V±10%；電機功率：120W。
（2）數字車輛檢測器：車輛檢測器1套，裝于控道閘控制板上，體積小，安裝簡易（直接插入即可），它采用了先進的數模轉化技術，抗干擾能力強，不怕任何惡劣環境；它含內置式靈敏度調節，通過面板上的撥碼開關，還能檢測高底盤大卡車或拖掛車；它具有獨特的防砸車功能，還具有檢測車輛計數等功能；外置車輛檢測顯示，使維護工作人員一目了然，便于適當調整。
（3）環形地感線圈：矩形地感線圈1套，由一塊50×60mm紅色地毯粘合固定，用于檢測車輛，金屬物體。線圈位置可隨地毯移動，按需要進行放置。
（4）顯示屏及語音提示系統：實訓專用；完全模塊化控制主機，語音提示功能，LED顯示可根據需要發布各種信息。5、專用線性電源：線性電源1套。
（二）工作站設備
1、停車場崗亭1套。
2、停車場管理系統1套：CPU: Intel i5；內存：8G；硬盤：1TB；操作系統：Windows 64位；IP地址：192.168.1.230。
3、停車場管理軟件1套：專用停車場管理軟件，可實現出、入車輛管理，用戶類型設置，出入記錄查詢，場內車輛查詢，出、入車輛拍照，圖像對比等操作。具有出入車輛識別管理、車輛停留時間計時、車位管理及車位引導功能
（三）圖像對比系統
1、圖像采集彩色攝像機2套：出入口各一臺，專用紅外攝像機；帶LED補光燈，具有夜視功能，主要用于在弱光情況下進行燈光補償，提高車牌車輛識別率。
2、攝像機支架及護罩2套：出入口各一套，根據現場確定安裝位置。
3、像機安裝立柱2套：出入口各一套，根據現場確定安裝位置及情況國產定制。
（四）、車輛模擬系統：
1、遙控模型汽車4部：帶遙控功能模型汽車，可實現直行，拐彎，倒車功能，真實模擬實際工程的停車場管理系統車輛進出。
2、智能車位鎖1套：支持遙控控制，并可手機APP開鎖，可以實現多人共享車位。保險片設計，壓力較小時不可壓下，受壓較大時，保險片斷開，保護車位鎖。擋臂受力靠強力彈簧復位更省電，電池續航能力強，且有防水設計，在雨天、水淹情況下可正常使用。
四、實訓功能
1. 停車場管理系統崗亭設備的安裝實訓。
2. 地感線圈制作與接線的安裝和實訓。
3. 入口識別和道閘的安裝和調試實訓。
4. 出口識別和道閘的安裝和調試實訓。
5. 出入口圖像采集設備的安裝和調試實訓。
6. 停車場系統管理軟件的配置和系統調試實訓。
