LG-GYCS02型高鐵列車CTCS實訓設備考核裝置

一、系統組成
1、仿真系統包括真實列控設備及網路化教學軟件仿真系統，均包含CTCS-2 級和CTCS-3 級列車運行控制仿真系統。CTCS-2級列車運行控制仿真系統由計算機聯鎖系統、TCC/TSRS系統、車載ATP模擬系統、應答器模擬系統、環境模擬器、界面顯示系統組成；
2、CTCS-3 級列車運行控制仿真系統由車載模擬系統、地面與軌旁模擬系統（含RBC、TSRS、運行環境模擬器、車站列控及聯鎖、CTC 分機）組成。
3、用戶可根據需要分別定制，或者同時采購；真實列控系統可以與仿真網絡教師機聯動。
（一）實物列控系統：

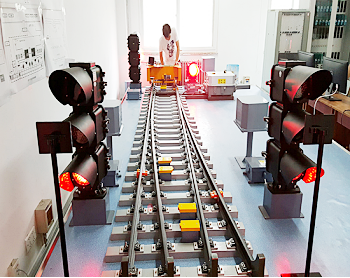

系統采用1：2仿真鐵路現場設備，由真實的軌道、信號機、軌旁區間控制組合電路（真實繼電器及組合架），TCC驅動采集機籠，各種仿真工作站，軌道電路（直流仿真）、車輛（轉向架）、應答器等軌旁設備組成。

（二）網絡化教師機學員機列控仿真系統（可配置虛擬電子沙盤和實物沙盤）
系統采用情景化的實訓模式，教師可在培訓的過程中，對培訓學員進行知識和操作等的實訓及測試，通過測試結果了解培訓的情況，以便指導培訓的方向和重點。在培訓完成之后，還可對培訓學員的培訓結果進行評價，能夠完成城市軌道交通專業學生的教學、演練、考核、教學管理等功能。
系統包括虛擬沙盤高鐵列控系統交互演練實訓、信號設備檢修拆裝實訓及聯鎖實訓。系統可針對信號專業相關人員進行實訓，配合真實信號設備，可實現生動的現場教學，使信號專業人員盡快掌握相關原理及作業過程。

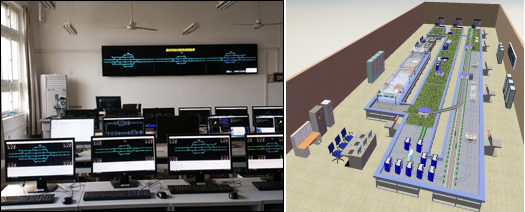

純軟件高鐵列控仿真仿真系統

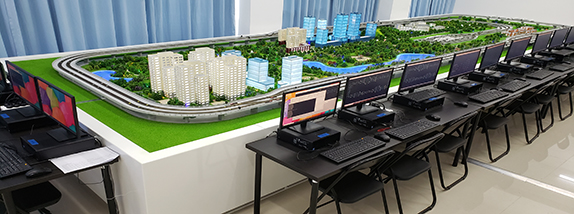

配置實物沙盤高鐵列控仿真仿真系統

二、系統功能
1、CTC基本功能模擬
2、列車站內聯鎖功能
3、臨時限速模擬功能
4、司機駕駛模擬功能
5、無線閉塞中心模擬功能
6、列控中心TCC模擬功能
7、軌旁設備故障設置模擬功能

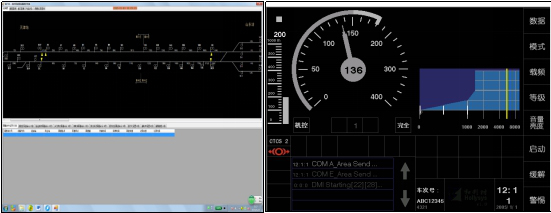

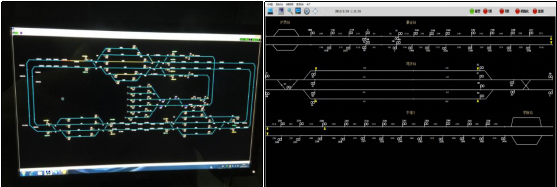

RBC維護終端列控中心維護終端

臨時限速服務器維護終端 ATP人機界面

三、實訓項目
1、CTC操作模擬
2、計算機聯鎖操作
3、司機模擬駕駛
4、列車站內聯鎖操作
5、臨時限速下達
6、RBC 模擬
7、TCC模擬
8、軌旁設備故障設置
9、此外，可根據系統功能，自行拓展更多仿真項目。
