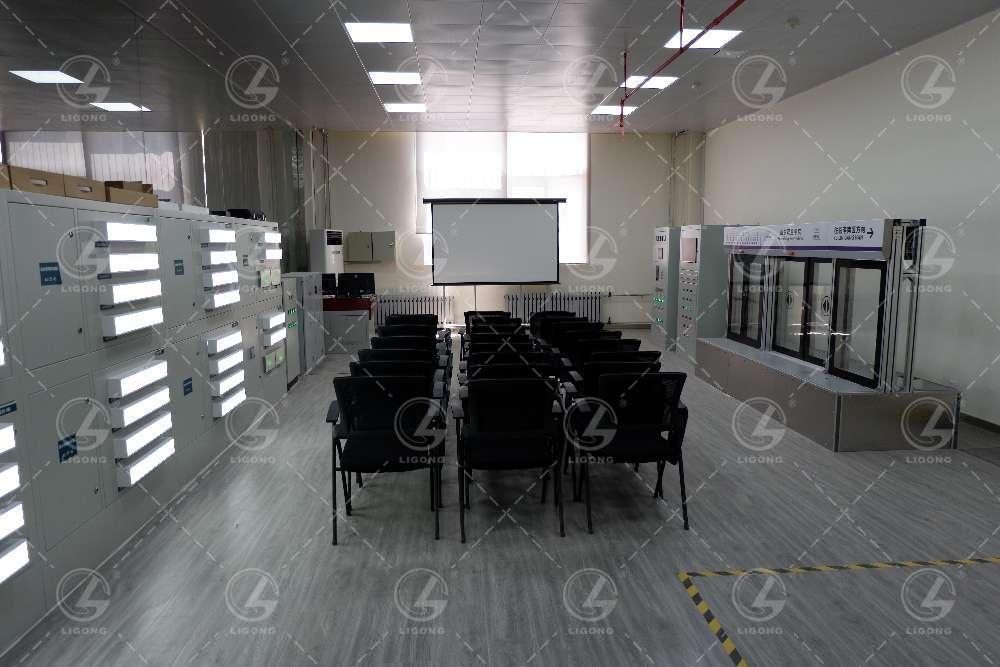

LGGD-ZM01型軌道交通車站配電及照明控制系統實訓臺

一、產品概述

可以讓學生了解軌道交通車站配電基本結構，掌握供配電子系統的應用。同時能進行軌道交通車站有關照明配電和控制部分的教學實訓，可以讓學生了解車站照明配電線路基本結構，熟悉照明監控系統，掌握照明子系統在軌道交通車站中的應用。

二、設備組成

1）照明系統處理模塊

中央處理模塊：PLC控制器，包含1個RS485串口、1個以太網接口，可以擴展32個及以上，支持Modbus通信協議；DI輸入模塊：12通道數字量輸入，光電隔離；DO輸出模塊：8通道繼電器常開輸出。

2）軟件

控制器編程軟件：監控軟件。

3）照明實訓燈(站臺*2，站廳*2，設備房*2，出入口*2)

可以維修、查線、接線、拆裝、設置故障點。

4）EPS電源系統

應急電源能實現自動與手動切換兩種功能，有啟動停止、強制、自動手動功能；能夠顯示應急電源的具體工作原理；具備電池充放電指示燈，有過載、欠壓、短路保護；有市電及逆電工作指示；

5)電池組

配置電池組模擬市電斷開后，應急照明供電提供電源

三、實訓功能

1)插座和一個開關控制一盞燈（LED燈、熒光燈+二極漏電開關）

2)插座和一個開關控制兩盞燈（LED燈、熒光燈+二極漏電開關）

3)兩個開關同時控制一盞燈（LED燈、熒光燈+二極漏電開關）

4)PLC控制LED燈

5)上位BAS軟件控制LED燈

6)單控?zé)艏敖M控?zé)?/span>

7)燈模式控制

8)燈時刻表控制

9)應急照明控制

10)應急照明維修

11）應急電源的內部原理和工作原理的認知；

12）Eps設備日常維護

13）蓄電池日常維護

14）應急電源系統維檢修作業；
