LGL-CZ06型工業機器人機械拆裝及電氣拆裝平臺

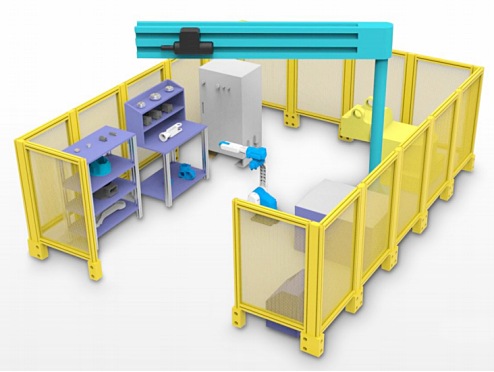

LGL-CZ06型 工業機器人機械拆裝及電氣拆裝平臺是按照機器人制造總裝車間的標準及機器人職業鑒定標準設計，配置為工業機器人完整機器人本體和控制柜，1臺微型電動葫蘆，1臺液壓積車、機器人機械拆裝和電氣拆裝所必須配備的工具工裝等。工業機器人機械拆裝及電氣拆裝平臺通過機械和電氣實訓拆裝，能讓學生全面認識機構人結構、機械裝調。工業機器人是一門高度交叉的前沿學科，機器人技術是集力學、機械學、生物學、人類學、計算機科學與工程、控制論與控制工程學、電子工程學、人工智能、社會學等多學科知識之大成，是一項綜合性很強的新技術。通過在實訓室的學習，使得學生基本熟悉這門技術，為今后從事機器人安裝、調試、維修打下基礎。
一、產品特點
1、工業機器人機械裝調維修方面
（1）熟悉工業機器人的機械結構、組成特點、整體結構布局、安裝調整方法；
（2）掌握工業機器人的安裝調試知識、驗收機器人數度方法；
（3）掌握機器人典型故障的診斷及排除能力。
2、工業機器人電氣裝調維修方面
（1）熟悉工業機器人的電氣控制原理；
（2）掌握工業機器人的電路安裝連接、參數調試等知識；
（3）掌握工業機器人與數控機床對按安裝調試等知識。
二、設備運行環境參數
1、交流電源：單相220V±10 50Hz
2、工作環境：溫度-10℃-+40℃、相對溫度≦80%（25℃）、海拔<4000m
3、整機功耗：<1.5KVA
4、安全保護措施：具有接地、漏電壓、漏電流保護，安全?標符合國家標準
5、外形尺寸（長寬高）：≦1800×1000×700mm(L×W×H)
三、工業機器人技術參數
1、軸數：6軸
2、負載：3～6kg
3、工作范圍：半徑540～1400mm
4、重復定位精度：±0.1mm
5、防護等級：IP54
6、控制方式：AC伺服控制
7、輸入電源：交流單相220V，頻率50Hz
8、額定功率：3kW
9、安全保護：急停開關、漏電保護、短路保護、過載保護
