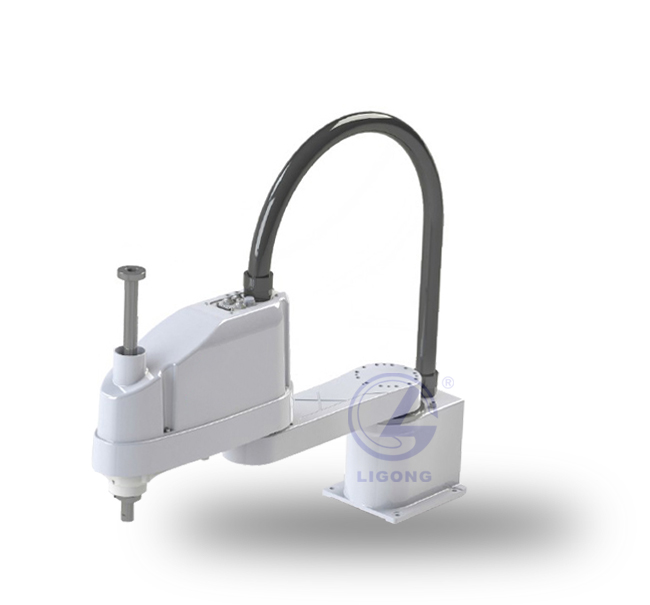

LG-ARA452型工業機器人

LG-ARA452型 工業機器人具有覆蓋范圍廣、高精度、高性能、多款負載檔位，負載能力覆蓋2KG-5KG。可滿足定制化需求，LG-ARA452型 工業機器人廣泛被應用于電子產品工業、藥品工業和食品工業等領域。依托公司多年伺服控制的技術積累，使用自主研發的控制技術，巧妙地運用伺服電機的性能，在高轉矩工況下可帶2-5Kg負載，具有高速度、高性能、高精度、體積小、運動靈活和低價格的優勢。LG-ARA452型 工業機器人其串聯的第一軸和第二軸類似于人的手臂可快速在平面內進行定位和定向，可以伸進有限空間中作業后收回。

一、優勢特點
1、高速循環時間使零部件吞吐量得到提升
2、出色的加/減速度，匹配平穩的啟動/停止時間
3、高速循環時間低至0.4S，使零部件可快速、準確地運行
4、負載高達5Kg，額定負載為2Kg，即使負載增加，也可保持高速循環
5、精密的機械加工，多道加工工序，完善的裝配管控
6、使用國外先進的成套測量標定設備DYNALOG進行軌跡精度測試，嚴格精度把關
7、第1、2關節重復定位精度±0.02MM，第3關節重復定位精度±0.01MM，第4關節重復定位精度±0.01度
8、出廠前穩定性測試長達7*24小時以上，保證質量的穩定
9、豐富的用戶接頭，本體內部走線集成了伺服電機動力線和編碼線以及方便用戶使用的DB15接頭、三個φ6的氣管接頭，既保持整體外觀，也方便夾具接線應用
10、3軸絲桿中空設計，用戶氣管可直通底部，安裝吸盤即可實現拾取
11、輕松拖曳即可推動機器人進行示教，定位記錄更加準確方便
二、技術參數

工業機器人		LG-ARA452
自由度		4
*大負載/額定負載		5Kg/2Kg
*大工作半徑		700mm
重復定位精度		±0.02mm
運動范圍	J1	±132°
	J2	±150°
	J3	0-200mm
	J4	±360°
額定速度	J1	225°/s,3.92rad/s
	J2	420°/s，7.32rad/s
	J3	666mm/s
	J4	1400°/s,24.42rad/s
*高速度	J1	335°/s,5.84rad/s
	J2	600°/s,10.46rad/s
	J3	1111mm/s
	J4	2000°/s,34.88rad/s
容許慣性矩	J4	0.12kg㎡/0.01kg㎡
容許扭矩	J4	4.23Nm
適用環境	溫度	0～45°
	濕度	20%～80%
	其他	避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子）
示教器線纜長度		選配（若需配置，示教器線纜長度為8米）
本體-柜體連接線長度		3米
I/O參數		數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1）
電源容量		0.8kVA
額定功率		0.6kW
額定電壓		單相AC220V
額定電流		3.2A
防護等級		IP54
安裝方式		地面安裝、桌面安裝
本體重量		22kg
控制柜防護等級		IP53
控制柜尺寸		500（寬）×270（厚）×530（高）-可立可臥
控制柜重量		38KG

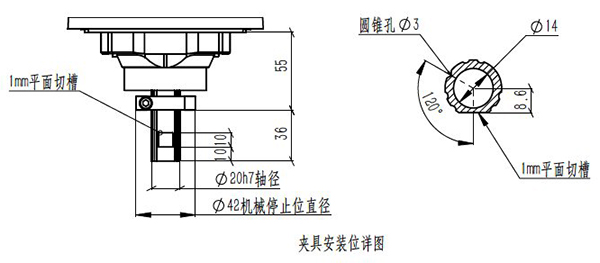

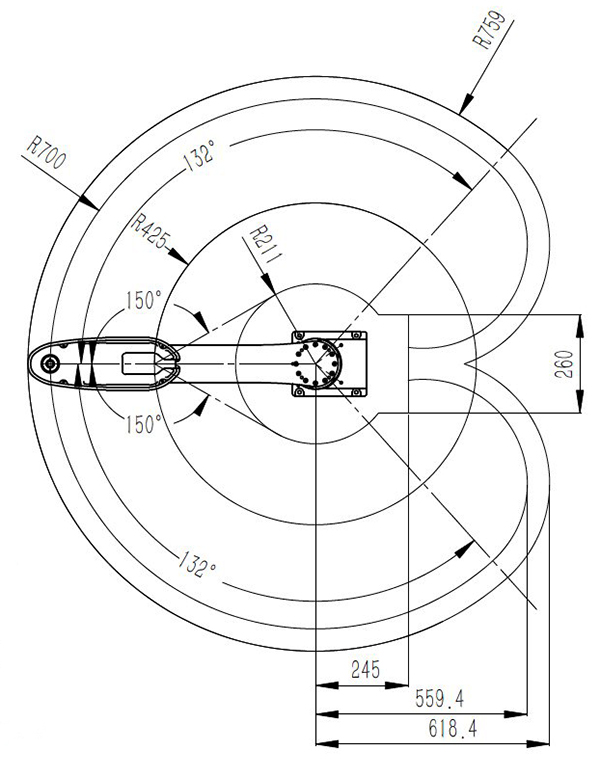

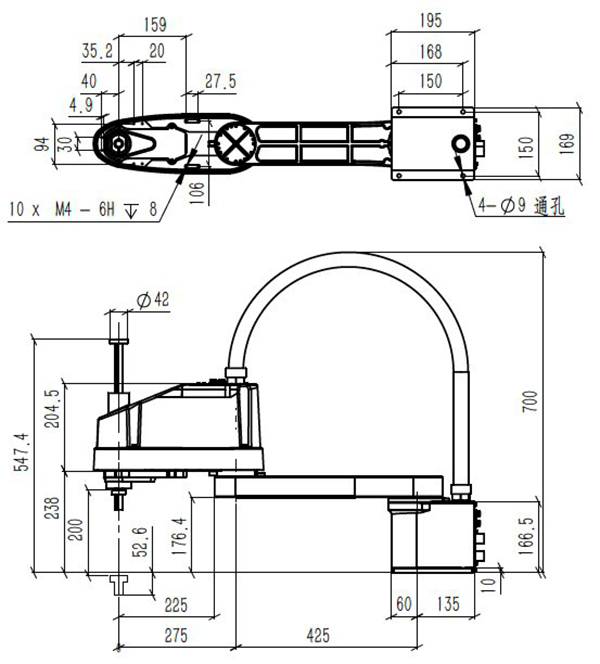

三、工業機器人參數圖

四、工業應用

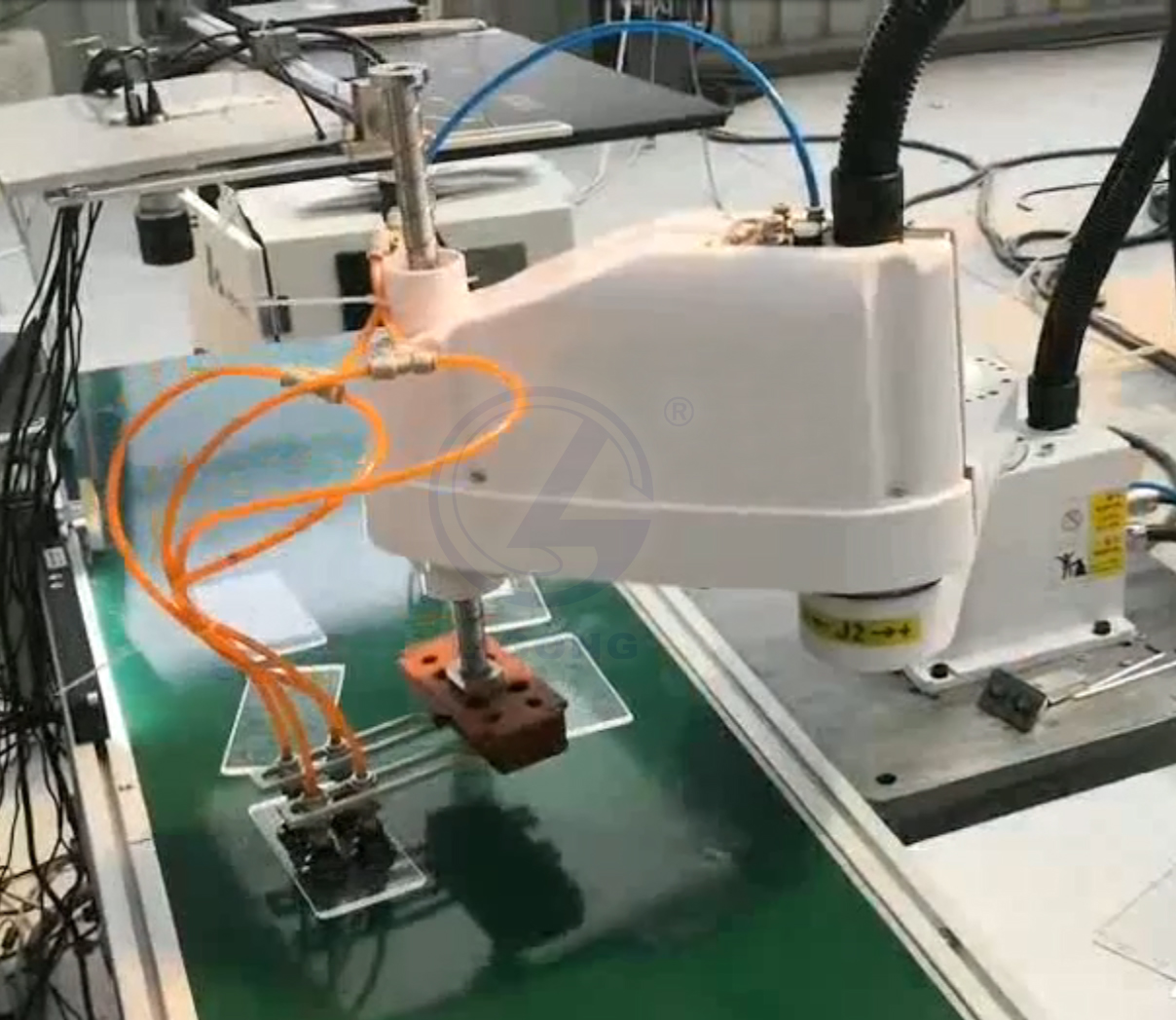

工業機器人貼標

工業機器人生產流水線
