LG-RCZ01型工業機器人拆裝實訓工作站

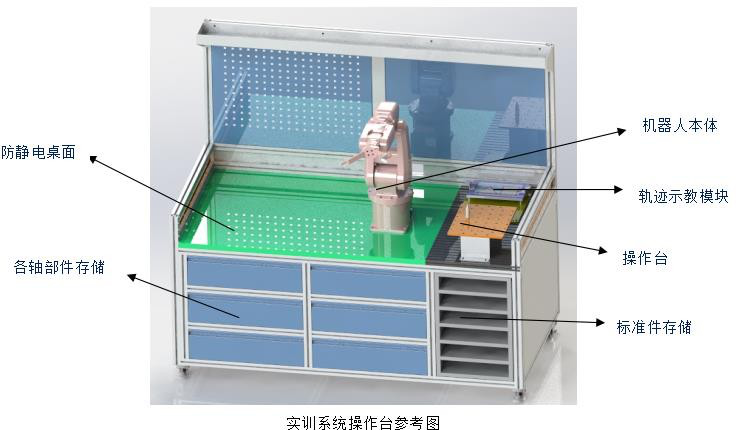

一、機械拆裝平臺
1、機械平臺主要用于機器人本體的拆裝實訓。
2、平臺分為兩部分：一部分為機器人本體拆裝實訓區域，一部分為拆裝好定位及精度調試區域。
3、由鋁型材搭建，尺寸約：長 1.2 米，寬 1 米。
4、配置碼垛及軌跡兩套實訓模塊，用于拆裝后的定位及、精度調試。

二、機器人本體參數指標

輕量型機器人,適用于做繼續拆裝實訓。外形小巧、重量輕，也能適合用于組裝小型單元機器人，能夠高速、高精度的完成上下料、分揀、裝配等各項工作。同時所有機器人線纜內置，能夠在狹小的空間靈活的進行作業，安裝方式可以選擇地面安裝、掛裝、倒裝。
技術參數

工業機器人		LGL-607
手腕負載		額定 5 kg
手腕負載		*大 6 kg
*大工作半徑		780mm
自由度		6
關節速度	J1	370°/s
	J2	370°/s
	J3	430°/s
	J4	300°/s
	J5	460°/s
	J6	600°/s
關節范圍	J1	±170°
	J2	±110°
	J3	"+40°/- 220°
	J4	±185°
	J5	±120°
	J6	±360°
瞬間容許*大轉矩	J5	35Nm
瞬間容許*大轉矩	J6	24Nm
重量		30kg
重復定位精度		±0.05mm
工作溫度		0-40℃

三、電氣拆裝實訓平臺
1、電控拆裝平臺主要用于 1-6 軸的驅動安裝，以及控制系統的安裝，并在平臺表面上接線，形成一個開放式電柜。
2、規格尺寸：約長 1.2 米，寬 0.8 米，高 1.6 米。
3、材質：鋁型材結構。

四、工業機器人控制系統

1、控制系統要求：
工業機器人控制系統采用國際流行的開放式軟硬件平臺。配以自主研發的專用多軸運動控制卡、數據采集卡及機器人專用端子和安全接口；模塊化的軟件設計，針對不同的本體結構、應用行業、功能等。可實現垂直多關節串聯機器人、垂直多關節平行四邊形機器人、垂直多關節 L 形手腕機器人、垂直多關節球形手腕機器人、極坐標機器人、多軸專用機械等多類機器人的控制；應用在搬運、焊接、噴涂、碼垛、切割、拋光打磨等領域。標準的計算機總線可擴展現場總線、機器視覺系統等。
2、系統技術要求：
（1）優化結構算法，適應多種結構形式的本體控制
（2）模塊化功能設置，適應多種應用場合
（3）8 軸控制，可實現外部軸（行走軸、變位機）的控制
（4）改進性機算機總線連接方式，確保可靠性和實用性
（5）開放式結構，同步國際水平、方便功能擴展
（6）軟件 PLC 功能，方便邏輯控制
（7）工藝功能，簡化編程操作簡便
（8）適配 EtherCAT 伺服
（9）安全模塊，確保機器人安全生產
五、機器人控制器及示教盒技術參數：
1、控制部分構造：開放式
2、電源：3 相 AC380V(+10%～-15%)， 50/60 Hz
3、相對濕度： *大 90%
4、輸入輸出信號：輸入/64，輸出/64
5、驅動單元: 交流伺服
6、加減速控制: 軟件伺服控制
7、接口: RS-232
8、周邊溫度：0℃～+45℃(運轉時)， -10℃～+60℃(運輸保管時)
9、控制柜功能說明
（1）具有獨立示教器，坐標系選擇：關節、直角、工具及用戶坐標系
（2）示教點修改：插入，刪除或修改
（3）微動操作：可實現
（4）軌跡確認：單步前進，后退，連續行進
（5）速度調整：在機器人工作中和停止中均可微調 快捷功能：直接打開功能、多窗口
10、主要功能：
示教方法：示教再現
驅動方式：交流伺服驅動
11、控制軸數量： 6~8
12、位置控制方式： PTP/CP
13、速度控制： TCP 恒速控制
14、坐標系統：軸坐標，直角坐標，用戶坐標，工具坐標動作
15、插補功能：線性插補，圓弧插補
16、手動操作速度： 4 段可調
六、諧波減速器性能測試系統
1、諧波檢測軟件：
（1）通過軟件進行檢測減速機運行壽命檢測，提供檢測時軟件界面截圖。
（2）主要功能：此軟件配和控制箱進行減速機壽命測試。
（3）可檢運行速度，提供符合此功能的軟件界面截圖。
（4）可檢測運行脈沖數量，提供符合此功能的軟件界面截圖。
（5）安裝方式可選擇：側面負載測試，水平負責測試，提供符合此功能的軟件界面截
（5）旋轉方式選擇：正轉，反轉，正反轉
（7）運行狀態監測顯示，提供符合此功能的軟件界面截圖。
（8）可顯示檢測總運行時間且能清除運行總時間。
（9）可檢測編號和型號。
（10）可顯示馬達當前脈沖位置，提供符合此功能的軟件界面截圖。
（11）可急停所有伺服馬達。
（12）保存設定信息內容到控制器

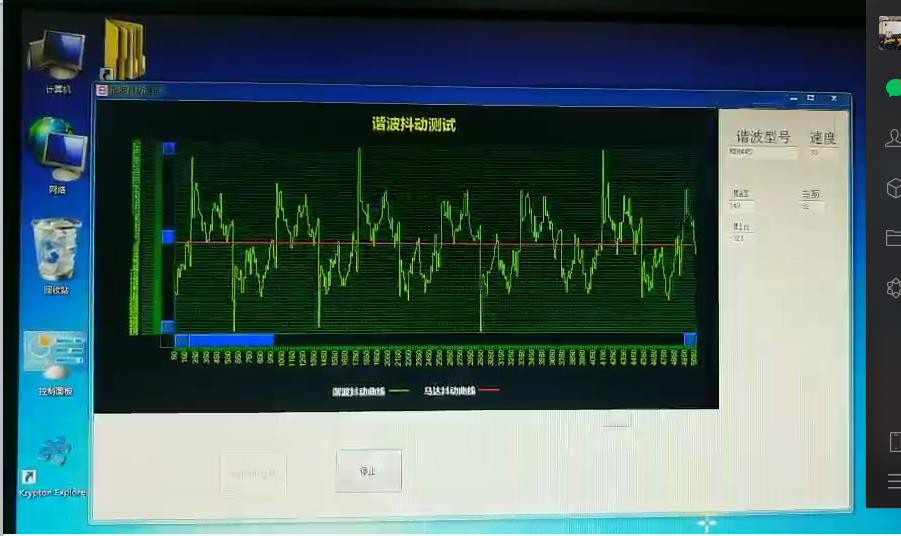

2、諧波抖動檢測軟件
（1）用多摩川 23 位編碼器對諧波輸出端進行位置讀取,關節帶 6kg 負載做圓周運動，中間經過數據處理獲得在每 100ms 采樣間隔中的關節速度，提供操作演示視頻截圖。（采樣時間：100ms 時間誤差：7us-60us 采樣數據：23 位編碼器讀取位置負載：6kg 所做運動：圓周運動）
（2）主要功能：此軟件配和控制箱進行減速機抖動測試。并且記錄數據內容生產儲存檔案。
（3）位置信息數據顯示，可以進行拉動查看，提供符合此功能的軟件界面截圖。
（4）時間信息數據顯示，可以進行拉動查看，提供符合此功能的軟件界面截圖。
（5）可設置諧波型號及運行速度，提供符合此功能的軟件界面截圖。
（6）當前位置信息顯示，*大位置，*小位置信息顯示。
（7）波形圖顯示區域，可以按住鼠標左鍵拖動鼠標進行放大縮小顯示，提供符合此功能的軟件界面截圖。
3、系統工控機參數要求（用戶自配）
（1）結構:機架式.
（2）內部硬盤位數：4
（3）硬盤大小:128G
（4）硬盤類型:SSD；混合硬盤
（5）電源:220V
（6）電壓:非冗余
（7）內存類型:Non-ECC
（8）*大內存容量:32GB
（9）內存大小:4G，其他
（10）支持 CPU 個數:1 顆，
（11）處理器描述:酷睿 i3
（12）CPU 類型 :intel (13)CPU 頻率(MHz):2.2GHz
（13）主板芯片組：英特爾
（14）擴展槽：PCI, PCI-E
（15）工作溫度：-10℃~60℃
（16）系統支持：windows7,linux
4、定制驅動裝置，提供驅動裝置設計原圖；驅動電機功率不小于2000W。
提供諧波減速器性能測試系統操作視頻截圖。

七、電氣拆裝工具清單

序號	名稱		型號/規 格		單位		數量
1	電氣拆裝工具	多功能雙層電工工具盒		330x160x165		只		1
2		焊錫絲		φ0.8mm Sn 55/45		只		1
3		剪刀		2#(180mm)		只		1
4		尖嘴鉗		6#		只		1
5		剝線鉗		6.5 寸		只		1
6		斜口鉗		2412E		只		1
7		萬用表		F17B		只		1
8		9 件套公制球頭內六角扳手		M1.5-M10		套		1
9		電工膠布		18*10		只		1
10		十字槽小盤頭組合螺釘		GB/T9074.5 M4*10		只		1
11		電烙鐵		50W 帶洛鐵架		只		1
12		一字螺絲刀		6" 6*100)		只		1
13		一字螺絲刀		3*100		只		1
14		十字螺絲刀		6*100		只		1
15		十字螺絲刀		3*100		只		1
16		可調式熱風槍		常規		只		1
17		B 系列連續端子壓接鉗		常規		只		1
18		B 系列連續端子壓接鉗		常規		只		1
19		退針器		常規		只		1

八、機械配套工具清單

序號	名稱		規 格	單位	數量
1	機械拆裝工具	防震捶	180z	只	1
2		紫銅棒	Φ30x200	只	1
3		防震橡皮錘	180z	只	1
4		手動黃油槍	400cc	只	1
5		螺紋護套安裝工具	常規	只	1
6		螺紋護套安裝工具	常規	只	1
7		塞尺	100	件	1
8		十字螺絲刀（小）	常規	套	1
9		一字螺絲刀（小）	常規	套	1
10		內六角扳手	1.5-10mm	套	1
11		接線端子	7P	批	1
12		工具箱	508X248X249	個	1
13		活動扳手	常規	個	1
14		壓線鉗	冷壓端子鉗	把	1
15		壓線鉗	普通	把	1
16		剪刀	常規	把	1
17		尖嘴鉗	常規	把	1
18		加長扳手	2.5-4mm	套	1
19		退針器	常規	個	1
