LGBJ-M01型步進電機實訓模型

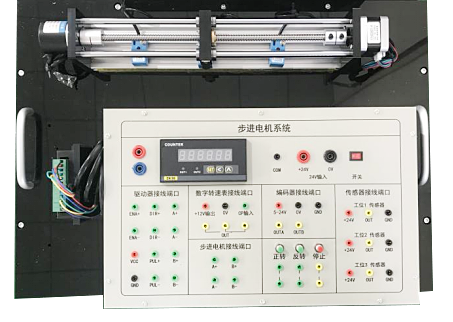

LGBJ-M01型步進電機實訓模型組成：采用步進電機、驅動器、小車及絲杠、接線盒、旋轉編碼器、脈沖計數表、接近開關等組成。其中旋轉編碼器用來做閉環控制，脈沖計數表用來顯示脈沖個數,讓實驗看起來更直觀。接線盒端子都使用弱電，確保了使用者人身安全。

一、技術參數
1、步進電機參數：
(1) 步距角：1.8°
(2) 額定電流：0.95A
(3) 保持轉矩：0.95N.m
2、歐姆龍旋轉編碼器：
(1) 最高響應頻率：100KHZ
(2) 允許最高轉速：6000r/min
3、PLC選用三菱FX1N24MT晶體管輸出主機即可。（也可以用西門子PLC24點晶體管輸出即可）
二、實驗項目
1、步進電機正轉及調速實驗
2、步進電機反轉及調速實驗
3、步進電機加速控制實驗
4、步進電機減速控制實驗
5、步進電機的往返控制實驗
6、步進電機的位置閉環控制實驗
