LG-ND03型單片機技術實訓裝置

LG-ND03型 單片機技術實訓裝置是根據職業教育的教學和實訓要求而研發的，適合高職院校、職業學校的《單片機原理與應用》，《單片機應用與實訓》等課程的教學實驗。通過本裝置可完成單片機的定時器、I/O輸入輸出、接口擴展、鍵盤控制、數據顯示、數據采集、數據通信等實訓，內容包括MCS-51單片機基礎應用能力訓練、綜合應用能力訓練。

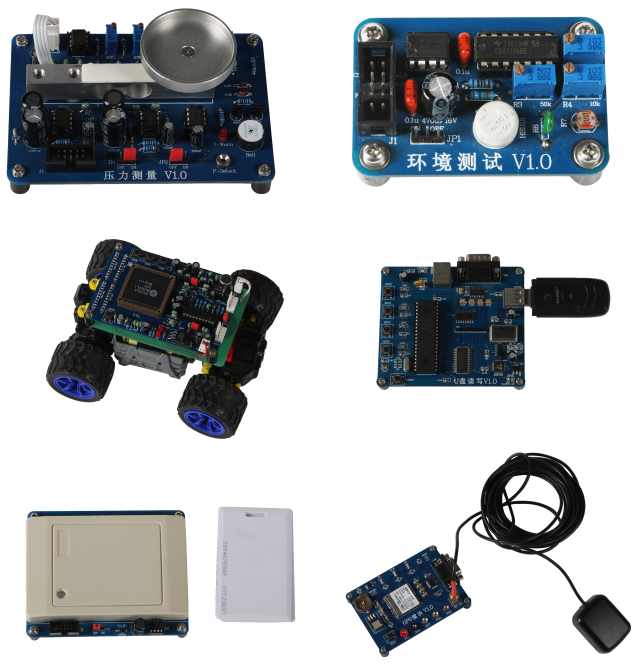

實訓包圖：

一、裝置特點
1.LG-ND03型 單片機技術實訓裝置采用接口電路模塊化、CPU開放式結構，單片機*小應用系統用防轉座螺絲、“D”型8P排座引出所有I/O口，學生可以對各個應用接口電路進行單獨實訓，也可以組合多個應用接口電路進行綜合應用實訓。
2.提供了豐富的接口電路，如開關輸入，陣列式鍵盤、LED顯示、數碼管顯示、LED點陣顯示、液晶顯示、A/D轉換、D/A轉換、RS232通信、RS485通信、電機控制、溫度采集等，這些單片機接口電路涵蓋了MCU的各個應用領域。
二、技術性能
輸入電源：?jiǎn)蜗嗳€～220V±10%　50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
裝機容量：＜0.5kVA
外形尺寸：1287mm×723mm×1279mm
安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、實訓裝置的基本配置及功能

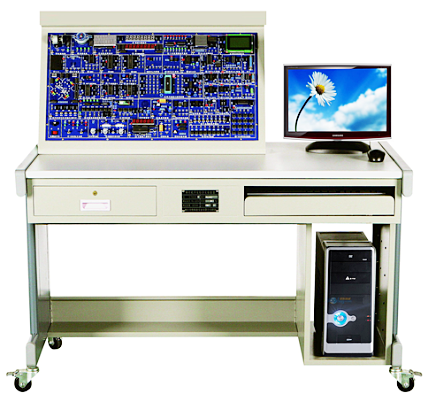

LG-ND03型 單片機技術實訓裝置由控制屏、實驗桌和實訓禮包組成。
（一）控制屏
1.直流電源：+5V（5A）/-5V（1A）/+12V（1A）/-12V（1A）各一組。
2.實驗平臺具體模塊配置如下表：

輸入接口	單次脈沖源	常用接口芯片	單片機*小應用系統
	八位邏輯電平（開關輸入）		串行轉換并行接口
	時鐘發生器		并行轉換串行接口
	查詢式鍵盤		74LS138譯碼器接口
	陣列式鍵盤		擴展輸入74LS245接口
	撥碼開關		擴展輸出74LS273接口
	0～5V直流可調電源		7279鍵盤顯示接口
輸出接口	十六位邏輯電平顯示		I²C總線接口
	串行靜態顯示		看門狗接口
	動態掃描顯示		8155并行擴展接口
	16×16點陣顯示		8255并行擴展接口
	雙色點陣顯示		8253定時器/計數器擴展接口
	繼電器控制		實時時鐘
	音頻驅動		語音錄放（含麥克風）
數據轉換	串行A/D轉換接口	存儲器接口芯片	93C46串行EEPROM接口
	串行D/A轉換接口		Flash ROM
	并行D/A轉換接口		EEPROM
	并行A/D轉換接口		SRAM
	MC14433轉換接口		IC卡接口
	F/V轉換接口	常用外設	溫度傳感器及溫度控制
	V/F轉換接口		紅外收發
通信接口芯片	RS-232通信接口		步進電機模擬
通信接口芯片	RS-485通信接口		直流電機驅動（實物）
功能模塊	計數器/頻率計電路		步進電機驅動（實物）
信號源	方波、三角波、正弦波	應用電路	汽車信號燈/交通燈/舞臺燈模擬

（二）單片機項目實訓包
提供獨立的單片機實訓項目包，用戶可根據需要進行選配。

實訓包名稱	配件		說明
實訓包名稱	配件名稱	數量	說明
語音識別機器人	語音識別控制模塊	1個	單片機對語音進行識別，可以控制機器人前進、后退、左轉、右轉、跳舞、發射飛盤等動作。
	機器人	1個
	機器人驅動板	1個
	配件、技術資料	1份
語音遙控小車	語音識別控制模塊	1個	單片機對語音進行識別，可以控制小車前進、后退、左轉、右轉等動作。
	小車車體（越野型）	1個
	小車驅動板	1個
	配件、技術資料	1份
超聲波倒車?yán)走_(dá)	51單片機系統	1個	使用一對超聲波傳感器，單片機根據發射與接收超聲波信號的時間差來計算距離，帶溫度補償，結果用數碼管顯示
	超聲波測距模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
環境測試儀	51單片機系統	1個	使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗
	環境測試模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
出租車計價器	51單片機系統	1個	直流電機模擬車輪，用霍耳傳感器測里程，用LCD顯示里程、單價、總價、等待時間等信息
	液晶顯示模塊	1個
	直流電機模塊	1個
	配件、技術資料	1份
數字式多路溫度采集系統	51單片機系統	1個	對8組DS18B20同時進行溫度采集和顯示
	DS18B20模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
數據采集系統	51單片機系統	1個	采用AD轉換器轉換模擬信號，再通過單片機串口發送到PC機，PC機對收到的數據進行顯示
	數據采集模塊	1個
	串行通信模塊	1個
	配件、技術資料	1份
交通燈控制系統	51單片機系統	1個	用雙色LED模擬交通燈，數碼管顯示倒計時秒數，有人工控制、設置功能
	交通燈模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
直流、步進電機控制系統	51單片機系統	1個	PWM控制直流電機正反轉、調速，用編碼盤測速；步進電機方向、速度控制
	電機控制模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
公交車報站器	51單片機系統	1個	公交車報站，語音提示，可進行語音錄放控制
	語音錄放模塊	1個
	配件、技術資料	1份
紅外測溫儀	51單片機系統	1個	使用熱釋紅外傳感器，實現非接觸測量人體、物體溫度，用數碼管顯示
	紅外測溫模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
數字電子鐘	51單片機系統	1個	年、月、日、星期、時、分、秒顯示，可設置初值
	液晶顯示模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
手機游戲	51單片機系統	1個	單片機實現俄羅斯方塊游戲，用LCD顯示，鍵盤控制
	液晶顯示模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
電子稱	51單片機系統	1個	測量物體質量，用數碼管顯示，提供法碼，量程500克
	壓力測量模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
考勤機	51單片機系統	1個	ID卡應用于考勤機，身份識別
	讀卡器模塊	1個
	鍵盤顯示模塊	1個
	配件、技術資料	1份
U盤、SD卡讀寫器	U盤、SD卡讀寫模塊	1個	可讀寫U盤/SD卡文件，U盤/SD卡用戶自配
U盤、SD卡讀寫器	配件、技術資料	1份	可讀寫U盤/SD卡文件，U盤/SD卡用戶自配
MP3音樂播放器	MP3播放模塊	1個	可播放MP3音樂，并可自由更新MP3文件
MP3音樂播放器	配件、技術資料	1份	可播放MP3音樂，并可自由更新MP3文件
無線語音傳輸系統	51單片機系統	1塊	無線數傳模塊實現語音傳輸，注：用戶至少配兩套系統才能完成傳輸功能
	無線通信模塊	1個
	配件、技術資料	1份
基于CAN總線的汽車車窗控制	51單片機系統	1個	CAN總線方式通信，控制車窗的開合（模擬），注：用戶至少配兩套系統才能完成傳輸功能
	CAN通信模塊	1個
	配件、技術資料	1份
網絡家電	以太網通信模塊	1個	通過以太網控制（模擬）空調機的啟動、停止和設置
網絡家電	配件、技術資料	1份	通過以太網控制（模擬）空調機的啟動、停止和設置
GSM通信系統	51單片機系統	1塊	單片機控制GSM通信模塊實現短信收發
	GSM網絡通信模塊	1個
	配件、技術資料	1份
GPS定位系統	51單片機系統	1塊	單片機讀取GPS模塊信號：時間、經度、緯度、海拔、移動速度等，用LCD顯示
	GPS模塊	1個
	液晶顯示模塊	1個
	配件、技術資料	1份

（三）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有一個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
四、實驗項目
（一）軟件實驗
存儲器塊清零
二進制BCD碼轉換
二進制ASCII碼轉換
程序跳轉表
內存塊移動
數據排序
（二）單片機基礎實驗
P1口輸入、輸出
繼電器控制
音頻驅動
定時器
定時器輸出PWM
計數器
看門狗
外部中斷
EEPROM外部程序存儲器
Flash ROM外部程序存儲器
SRAM外部數據存儲器擴展
93C46串行EEPROM數據讀寫
I²C總線
8253定時/計數器
8155 I/O擴展
8255 I/O擴展
74LS164串轉并
74LS165并轉串
用74LS245讀入數據
用74LS273輸出數據
74HC138譯碼器
查詢式鍵盤
7279陣列式鍵盤
LED雙色點陣顯示
串行靜態顯示
16×16 LED點陣顯示
DAC0832并行D/A轉換
ADC0809并行A/D轉換
MC14433并行A/D轉換
LTC1446串行D/A轉換
TLC549串行A/D轉換
（三）接口應用及綜合實驗
RS232通信接口
RS485通信接口
實時時鐘（RTC）
IC卡讀寫
實訓語音芯片控制
V/F轉換與F/V轉換
DS18B20溫度傳感器
紅外發射與接收
電子琴模擬實訓
汽車轉彎信號燈模擬
十字路口交通燈模擬
舞臺燈模擬
步進電機模擬
直流電機控制（實物）
步進電機控制（實物）
（四）單片機項目實訓項目
語音識別機器人
語音遙控小車
超聲波倒車?yán)走_(dá)
環境測試儀
出租車計價器
數字式多路溫度采集系統
數據采集系統
交通燈控制系統
直流電機控制系統
公交車報站器
紅外測溫儀
數字電子鐘
帶音效的手機游戲
電子稱
考勤機
U盤、SD卡讀寫器
音樂播放器
無線語音傳輸系統
基于CAN總線的汽車車窗控制
網絡家電
GSM通信系統
GPS定位系統
