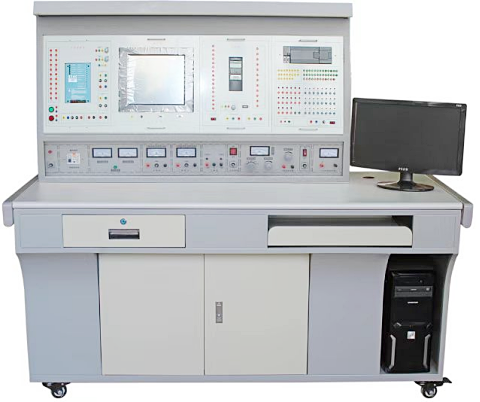

LG-TEST01型電氣檢測試驗操作實訓臺
一、設備的特點及質量
1、LG-TEST01型 電氣TEST操作實訓臺是關于電機(Motor)及傳感器(Sensor)的實際適用例子，為了實習生們自己做程序及實習的設備。
2、電氣控制實訓裝置能實習機具及電器部分的動作和PLC程序之間的關聯關系。
3、因為構成的程序是用電氣來輸出的，所以需要明顯的構成。
1、LG-TEST01型 電氣TEST操作實訓臺是關于電機(Motor)及傳感器(Sensor)的實際適用例子，為了實習生們自己做程序及實習的設備。
2、電氣控制實訓裝置能實習機具及電器部分的動作和PLC程序之間的關聯關系。
3、因為構成的程序是用電氣來輸出的，所以需要明顯的構成。
二、配置要求
1、電氣操作臺
操作臺大小 : 1800(L) 790(W) 1600(H)
操作臺 : 鋁 40*40 下端
4段 鐵制箱柜 : 440(L) 700(W) 680(H)
Door 附著型
Foot Master 4ea 附著
配電柜及名片結緣板操作
2、變壓器
380V 3P
卷線形式 : 復卷式
用量 : 5KVa
1次電壓 : 380V
2次電壓 : 220V
頻率 : 50Hz
大小 : 370(W) 205(D) 320(H)
3、動力電源
NFB 5Kw, 3相
NFB 3Kw, 3相
旋轉 Lamp : 2ea
返回 Lamp : 2ea
旋轉 Button : 2ea
返回 Button : 2ea
緊急 Switch : 2ea
電纜接頭 : 8ea
斷電器 : 4ea
4、控制電源
- AC控制型 NFB : 2ea
- DC控制型 NFB : 1ea
- 動作 Lamp : 3ea
- 220V 插座 2口: 2ea
- 110V 插座 2口: 2ea
- DC 24V 電源供應器 5A (短路防止電路 內含) : 1ea
- DC 15V 電源供應器 2A (短路防止電路 內含) : 1ea
- DC 5V 電源供應器 1A (短路防止電路 內含) : 1ea
5、接近開關
AC控制型 NFB : 1ea
DC控制型 NFB : 1ea
動作 Lamp : 4ea
接近開關連接型接頭 : 15ea 以上
磁簧開關 短路防止電路 內含
Lamp 動作用 斷路器安裝
三、配置清單
1、PLC & GOT
1、電氣操作臺
操作臺大小 : 1800(L) 790(W) 1600(H)
操作臺 : 鋁 40*40 下端
4段 鐵制箱柜 : 440(L) 700(W) 680(H)
Door 附著型
Foot Master 4ea 附著
配電柜及名片結緣板操作
2、變壓器
380V 3P
卷線形式 : 復卷式
用量 : 5KVa
1次電壓 : 380V
2次電壓 : 220V
頻率 : 50Hz
大小 : 370(W) 205(D) 320(H)
3、動力電源
NFB 5Kw, 3相
NFB 3Kw, 3相
旋轉 Lamp : 2ea
返回 Lamp : 2ea
旋轉 Button : 2ea
返回 Button : 2ea
緊急 Switch : 2ea
電纜接頭 : 8ea
斷電器 : 4ea
4、控制電源
- AC控制型 NFB : 2ea
- DC控制型 NFB : 1ea
- 動作 Lamp : 3ea
- 220V 插座 2口: 2ea
- 110V 插座 2口: 2ea
- DC 24V 電源供應器 5A (短路防止電路 內含) : 1ea
- DC 15V 電源供應器 2A (短路防止電路 內含) : 1ea
- DC 5V 電源供應器 1A (短路防止電路 內含) : 1ea
5、接近開關
AC控制型 NFB : 1ea
DC控制型 NFB : 1ea
動作 Lamp : 4ea
接近開關連接型接頭 : 15ea 以上
磁簧開關 短路防止電路 內含
Lamp 動作用 斷路器安裝
三、配置清單
1、PLC & GOT
|
序號
|
品名
|
規格
|
數量
|
|
1
|
CPU
|
CPU(315-2 PN/DP)
|
1
|
|
2
|
電源模塊
|
6ES7 307-1BA00-0AA0
|
1
|
|
3
|
模塊安裝導軌(480MM)
|
6ES7 390-1AE80-0AA0
|
1
|
|
4
|
開入模塊(16點)
|
6ES7 321-1BH02-0AA0
|
1
|
|
5
|
開出模塊(16點)
|
6ES7 322-1BH01-0AA0
|
1
|
|
6
|
內存卡(64KB)
|
6ES7 953-8LF11-0AA0
|
1
|
|
7
|
PC 電纜
|
6ES7 972-0CA23-0XA0
|
1
|
|
8
|
前置連接器
|
6ES7 392-1AJ00-0AA0
|
2
|
|
9
|
觸摸屏(LS產電, 15")
|
IXP90-TTA/DC
|
|
2、CONTROL PANEL
|
序號
|
品名
|
數量
|
主要性能及式樣
|
|
1
|
OPERATING SYSEM
|
1
|
- NFB
- 電磁接觸器 - 噪聲濾波器 - 接地棒 - 斷電器 - 電纜管道 - +. - 端子板 - 主電源開關 - POWER SUPPLY DC 24V , 5A 短路防止電路內含 - EMERGENCY STOP SWITCH : 1EA 鎖定性能附加 Lamp 內含型 DC 24V 運行型 1a-1b型 - OP SWITCH和 PILOT LAMP在BASE上用支架或直接附著后， 跟PLC用INTERFACE TERMINAL UNIT上結線。 - 除了OP SWITCH和 PILOT LAMP以外，所有的電器部件的話， 按照PLC和PC來能控制的狀態下在INTERFACE TERMINAL UNIT上結線。 - PLC和PC之間控制轉換時，按照連接器，結線狀態下需要容易操作。 |
|
2
|
控制板外箱
|
1
|
- 大小 : 700×700×1000(H) 左右
- 安裝鍵盤用傾斜支架 - 安裝前面開放型門，透明PC - 安裝壓縮機 - 安裝換氣扇 |
|
3
|
框架
|
1
|
- 材質 : 40*40鋁型材
|
|
4
|
電源供應器
|
1
|
- 輸入 : 220V, 60?9?6
- 輸出 : 24V, DC, max, 5A - 短路防止電路內含 |
