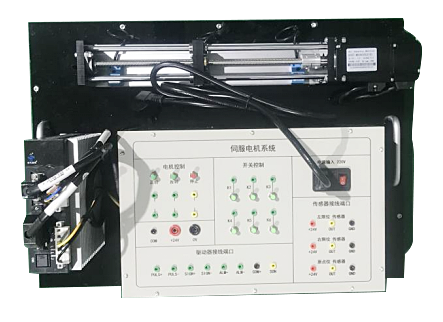

LG-GSF01M型伺服電機實驗系統

一、模型特點功能
LG-GSF01M型 伺服電機模型的伺服電機和驅動器均采用中德合作的步科品牌，伺服系統內置編碼器，可以將電機轉動情況反饋給驅動器。本模型將驅動器的常用接線端子引到控制盒上，這樣既保證了接線的方便快捷，又保證了人身安全以及減少了驅動器的磨損情況。同時模型采用步科專用電纜，更好的保證了產品質量。
直線運動機械模組，行程300毫米，終端具有限位保護。可進行位置、轉速檢測，轉速檢測精度不少于每轉1000分辨率。模型使用了四個接近開關，可以實現多種控制方式，可以是單一的正反轉、多種模式的自動往返（加減速分段控制、脈沖模式控制、速度模式控制等）。
PLC選用三菱FX1N24MT及以上（晶體管輸出）主機即可。（也可以用西門子24點晶體管輸出即可）
二、實驗項目
1、伺服電機正反轉及調速實驗
2、伺服電機加減速控制實驗
3、伺服電機位置控制實驗
