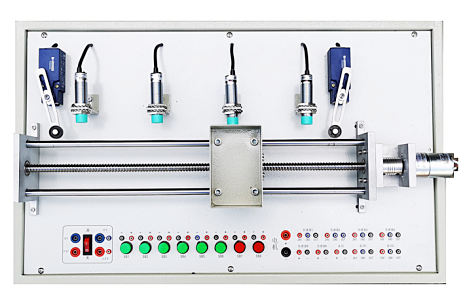

LGW-XC01型小車運動控制模型裝置

LGW-XC01型小車運動控制模型采用臺式結構，是一套工業自動化生產線小車運動控制過程的縮微模型，本裝置采用直流電機絲杠導軌傳動系統，實現傳動和定位要求。造型精美、體積緊湊、重量輕、堅固耐用，采用直流電機控制高質量驅動方案，有力保證系統穩定、精密和快捷響應能力。行程范圍400MM，裝有4種傳感器反饋控制，能滿足大中專院校可編程控制器技術的教學、課程設計和畢業設計。

一、技術參數
電源：單相DC24V功率：<200W
尺寸：不小于600*400*220mm
二、設備結構
LGW-XC01型小車運動控制實訓裝置臺架為金屬結構，實訓考核裝置PLC模塊的I/O 端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
三、部分實訓項目
1．機電設備的安裝與調試
（1）傳動裝置同軸度的調整
（2）搬運設備安裝與調試
四、電氣控制電路的安裝與PLC編程
（1）電動機正反轉控制電路的連接與程序編寫
五、配置清單

鋼制噴塑機架		1	套
直流電機	24V 200r/Min	1	只
電感傳感器	LJ8A3-2	1	只
電容傳感器	LJC34A4-K	1	只
光電傳感器	ST135傳感器	1	只
滾珠絲桿	光軸直徑：12mm 往復精度≤0.03mm 承重負載：水平≤40kg，垂直≤15kg			套
行程開關	CX19-001			1只
其它小配件	滿足本貨物使用要求之規格	1	套
