過濾單元操作實訓裝置(工程型)

一、功能
1. 板框過濾崗位技能：板框過濾機的構造和操作方法；板框壓濾機的操作（裝合、過濾、洗滌、卸渣、整理）；洗滌速率與最終過濾速率的關系；操作條件對過濾速度的影響。
2. 板框過濾輔助崗位技能：配漿方法及技能；過濾加壓泵的操作；壓縮機的操作；洗滌液的配置；洗滌系統的操作。
3. 產品過程控制崗位技能：液位的控制；配漿罐氣體攪拌控制；操作壓力的控制；料液溫度的控制。
4. 化工儀表崗位技能：減壓閥的使用；壓力表的使用；壓力變送器的使用；溫度傳感器的使用；轉子流量計的使用；真彩人機界面觸摸屏的使用、聲光報警器的使用、水表的使用；電表的使用；調壓模塊的使用。
5. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

二、設計參數

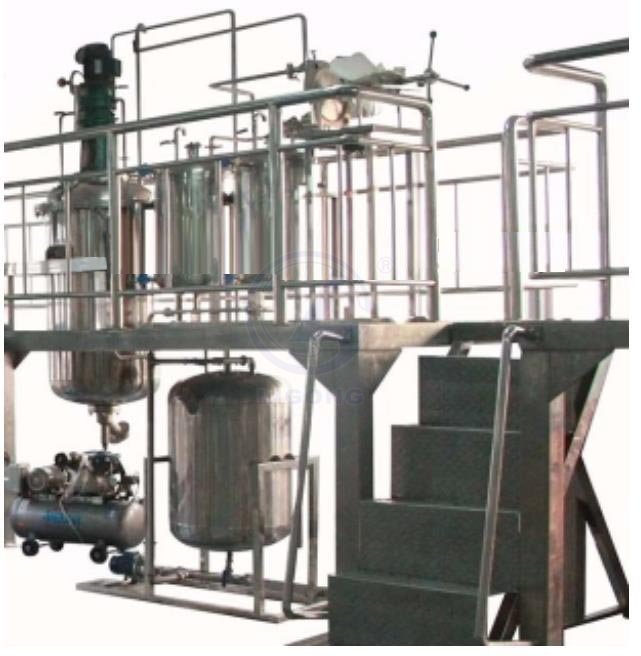

過濾單元操作實訓裝置(工程型)整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
物料：碳酸鈣粉末。
過濾面積0.9m2，設計壓力：0.6MPa。
整機參數   設備主體：3700x2000x3500mm（長x寬x高），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
電氣系統   標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高）。
公用設施   水：實驗用水由現場水龍頭接入原料罐和洗滌罐。
電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
主要設備
板框過濾機：不銹鋼，過濾面積0.9m2，操作壓力：0.5MPa。一臺。
原料罐：304不銹鋼，Ф500x900mm，一臺。
電機：功率：0.14KW，配置變頻調速器調速。
攪拌罐：304不銹鋼，Ф350x550mm，一臺。
洗滌罐：304不銹鋼，Ф425x600mm，一臺。
濾液收集槽：304不銹鋼，Ф350x550mm，一臺。
濃漿泵：不銹鋼離心泵，功率：0.37KW，一臺。
離心泵：功率：0.37KW，流量：2m3/h，一臺。
空氣壓縮機 排氣量0.067L/min，工作壓力0.8MPa，轉速2800r/min 一臺。
溫度檢測點：1點。
壓力檢測點：3點。
流量檢測點：1點。
液位檢測點：1點。
聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。
上位機監控軟件   RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。

測控組成	變量	檢測機構	顯示機構	執行機構
	過濾機進口溫度	PT100鉑電阻	宇電顯示儀	無
	過濾機進口壓力	壓力傳感器	宇電顯示儀	自控
	原料罐壓力	指針式壓力表	現場顯示	無
	過濾壓力調節閥壓力	指針式壓力表	現場顯示	手動
	濾液收集槽液位	磁翻板遠傳液位計	宇電AI708報警	自控
	電機轉速	轉速傳感器	宇電顯示儀	自控
