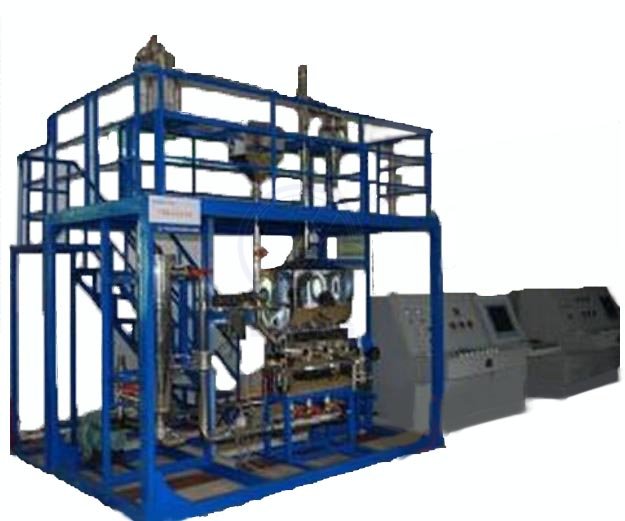

干燥單元操作實訓裝置(工程型)

一、系統組成及特點
1、干燥單元操作實訓裝置(工程型)集成流化干燥單元體系，既滿足化工原理的基本理論課程的實驗教學，又可滿足化工生產干燥單元的實訓及實操。
2、設備框架：長×寬×高=3000×1500×3500mm整機采用鋼質安裝框架（兩層設計，一層平面方便操作、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴塑處理。
3、流化床干燥器：不銹鋼，玻璃觀測孔，三流化干燥室，帶0.1m2內置式換熱器。
4、機械設備配置：流化床干燥器、外板翅式預熱器，旋風分離器、布袋除塵器，不銹鋼鎖風連續取樣器，附屬管道及閥門。
5、動力輸送設備：高效低噪漩渦風機、鎖風連續給料機。
6、檢測配置：床層溫度檢測控制，干燥物料量控制，干燥器風量檢測控制，電加熱預熱器溫檢測控制；流化干燥器進、出口風溫檢測，流化干燥塔取樣物料水分測定，床層壓降檢測。
7、地顯示檢測控制儀表：廈門宇電AI儀表。
8、就地智能儀表電器控制臺：鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。
9、裝置主管路上的連接基本上采用法蘭連接。

二、系統功能及訓練目標
1、采用流化床干燥器，以熱空氣為干燥介質，以水為濕分。測定固體顆粒物料（硅膠球形顆粒）恒定干燥條件下濕物料干燥曲線和干燥速度曲線，以及臨界點和臨界濕含量。
2、通過實驗掌握對流干燥的實驗研究方法，觀察流化床運行的演示實驗。了解流化床干燥器的主要結構與流程，以及流態化干燥過程的各種性狀，并進而加深對干燥過程原理的理解。
3、測定氣固體系流化床層壓降與氣體流速的關系，測定臨界氣體流速；進行旋風分離器的演示實驗、熟悉布袋式除塵器工作原理。
4、流程圖的識讀；熟悉現場裝置及主要設備、儀表、閥門的位號、功能、工作原理和使用方法；按照要求制定操作方案；公用工程的引入并確保正常；原料的準備（原料的配制以及含水量的測定）；檢查流程中各管線、閥門是否處于正常開車狀態；裝置上電，檢查各儀表狀態是否正常；動設備試車。
5、能按指令改變進料、空氣流量、操作溫度等參數到指定值；按照要求巡查各溫度、壓力、流量值并做好記錄；能及時判斷各指標否正常；觀察正常操作中原料的變化狀況以及流化床的操作狀況并確認，指出可能影響其操作的因素；按照要求巡查動設備（鼓風機、引風機、進料器）的運行狀況，確認并做好記錄；產品（被干燥后的物料）的采出及產品含水量的測定；能測定干燥速率曲線。
三、系統配置清單

序號	設備名稱	規格型號及技術參數	單位	數量	備注
一、	設備主體		套	1
1.	框架\樓梯\護欄	對象部分長×寬×高=3000×1500×3500mm，整機采用鋼質安裝框架（兩層設計，一層平面方便操作、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板）。	套	1
2.	風機	高效旋渦氣泵，功率2.2KW，最大流量200m3/h。	臺	1
3.	風機	高效旋渦氣泵，功率1.5KW，最大流量140m3/h。	臺	1
4.	進料器	不銹鋼，攪拌進料，功率180W，304不銹鋼。	臺	1
5.	流化床干燥塔	不銹鋼，玻璃觀測孔，三室流化干燥室，帶0.1m2內置式換熱器。	臺	1
6.	換熱器	不銹鋼，0.4m2板翅式換熱器。	個	1
7.	旋風分離器	不銹鋼，φ141×400 mm（帶底部負壓玻璃觀測段）。	個	1
8.	布袋過濾器	100目標準袋濾器	個	1
9.	收集取樣器	不銹鋼鎖風取樣器，容積200mL。304不銹鋼	個	1
二、	檢測傳感
1.	PT100熱電阻	床層溫度檢測。精度：1%FS，宇電AI-519AV24×S4	臺	1
2.	PT100熱電阻	床層底部進風溫度檢測。精度：0.5%FS，宇電智能巡檢儀	臺	1
3.	PT100熱電阻	流化干燥塔出口風溫檢測，精度：0.5%FS，宇電智能巡檢儀	臺	1
4.	K型熱電偶	電加熱預熱器溫度檢測，精度：1%FS，宇電AI-519AV24×S4	個	1
5.	可控硅移相調壓器	STY-380D35	個	1
三、	儀器儀表
1.	流化干燥塔壓降	U型差壓計或擴散硅差壓傳感器，U型差壓計就地顯示，宇電智能巡檢儀，精度：0.5%FS。	套	1
2.	電加熱預熱器加熱電壓	指針式電壓表	個	1
3.	彩屏觸摸控制器	7寸，可顯示動態工藝流程，主要工藝設備三維顯示，并可動畫指示設備工作狀態，進行設備所有開關量控制。	個	1
四、	閥門與緊固件
1.	球閥，截止閥，疏水閥等	與設備，管線配套。	批	1
2.	緊固件	與法蘭，閥門，框架、樓梯，護欄，支架配合；法蘭閥門安裝螺絲用相應的碳鋼螺絲（Q235，帶平彈墊），框架，護欄，支架安裝螺絲用相應的鍍鋅螺絲。	套	1
五、	智能儀表電器控制臺及計算機控制操作臺
1.	智能儀表電器控制臺	就地智能儀表電器控制臺（含嵌入式工控機位）：鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。	臺	1
2.	計算機	品牌計算機：聯想雙核2.0G，內存2GDDR2，硬盤250G，光驅，鼠標，鍵盤，顯示器：19”液晶，全國聯保；操作系統：正版WINDOWS XP。	臺	1
3.	通訊網絡轉換器	RS485/232通訊轉換器	個	1
六、	智能儀表上位監控軟件
1.	MCGS工控組態軟件	MCGS5.5組態軟件	套	1
2.	上位監控軟件（以工控組態軟件為平臺軟件）		套	1
