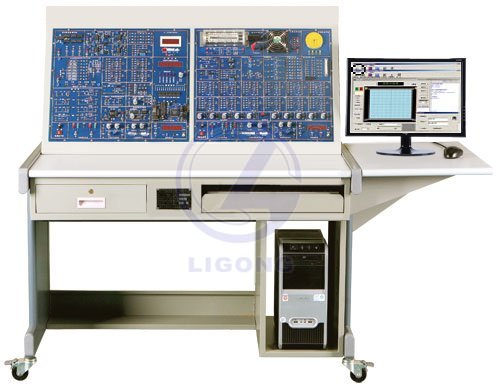

信號與系統·控制理論計算機控制技術實驗箱(配USB數據采集卡、聯網型)

一、產品概述
信號與系統•控制理論及計算機控制技術實驗平臺（配USB數據采集卡、聯網型）能滿足“信號與系統”、“控制理論”及“計算機控制技術”的實驗教學，通過USB數據采集卡，利用上位PC機提供的信號發生器，虛擬示波器，腳本編程完成相應的實驗項目。

二、系統特點
1.該實驗箱具有實驗功能全、資源豐富、使用靈活、接線可靠、操作快捷、維護簡單等優點
2. 在實驗設計上，信號與系統實驗除了信號的分解與合成、信號的采樣與恢復、各種濾波器等實驗外，還增加了濾波器間的相互轉換，全通濾波器、信號的無失真?zhèn)鬏數刃碌膶?shí)驗內容
3.控制理論既有模擬部分的實驗，又有離散部分實驗；既有經典理論實驗，又有現代控制理論實驗
4.計算機控制系統除了常規的實驗外，還增加了當前工業上應用廣泛、效果卓著的模糊控制、神經元控制、二次型最優控制等實驗
5.擴展性強：各個模塊及資源分布合理、布局清晰，而且具有擴展性，方便學生自己重新設計
三、技術性能
1.輸入電源：?jiǎn)蜗嗳€AC220V±10%，50/60Hz
2.工作環境：溫度-10℃～+60℃
3.相對濕度：＜85%（25℃）海拔＜4000m
4.外形尺寸：1620mm×730mm×1300mm
四、系統組成
直流穩壓電源：±5V/0.5A、±15V/0.5A、+24V/0.5A共五路，每路均有短路保護自動恢復功能。
交/直流數字電壓表（相當兩只表功能）
(1)直流數字電壓表：測量范圍0～20V，分200mV、2V、20V三檔，琴鍵開關切換，三位半數顯，精度0.5級。
(2)數字式真有效交流毫伏表：測量范圍0～20V，分200mV、2V、20V三檔，琴鍵開關切換，三位半數顯，頻帶范圍10Hz～1MHz,測量精度0.5%±2個字。
函數信號發生器：該實驗平臺配有兩個函數信號發生器。一個有正弦波、方波、三角波三種波形輸出，輸出頻率范圍20Hz～100kHz，峰值為0～12V 可調；另一個有正弦波、方波、三角波、斜坡、拋物波五種波形輸出，輸出頻率范圍0.1Hz～1.5kHz，峰值為0～15V 可調。
六位數顯頻率計：該實驗平臺配有兩個數顯頻率計。一個測量范圍0.1HZ～10kHZ，另一個測量范圍1HZ～300kHZ。
階躍信號發生器：輸出幅度0～±10V可調。
掃頻電源：采用可編程器件ispLSI1032和單片機AT89C51設計而成，提供15Hz～50kHz，幅度0～18V連續可調的正弦波。
50Hz非正弦波多波形信號發生器：提供半波、全波、方波、矩形波、三角波共五種波形。
虛擬信號發生器：基于CPLD為內核的虛擬信號發生器，該信號發生器包含多種波形，例如：正弦波，方波，鋸形波，三角波等，另外可在PC機上設置其它信號波形。
實物及相關電路：實物由直流電機、步進電機、溫度加熱器三部分組成，它們可與各自的驅動電路完成直流電機閉環調速控制、步進電機轉速控制實驗及溫度PID控制實驗。
豐富的實驗單元電路：由運放、電容、電阻、電位器和一些自由布線區等組成。通過接線和短路帽的選擇，可以模擬各種受控對象的數學模型。
數據采集卡：采用USB數據采集卡，它可直接插在IBM-PC/AT 或與之兼容的計算機上，其A/D采樣速率最高為400kHz；有16路單端A/D模擬量輸入，轉換精度為14位；4路D/A模擬量輸出，轉換精度為12位；16路開關量輸入，16路開關量輸出。
數據采集卡接口部分包含模擬量輸入輸出(AI/AO)與開關量輸入輸出(DI/DO)兩部分，其中AI有4路，AO有2路，DI/DO各8路。
上位機軟件：主要由實驗所需的信號發生器，虛擬示波器、腳本編輯器、實驗報告生成器等幾部分組成,其中虛擬示波器用于顯示實驗波形，并具有圖形存儲、打印功能；腳本編輯器則提供了一個開放的編輯環境，并具有VBscript和Jscript兩種編輯模式，用戶可采用任何一種模式編寫各種算法及控制程序。
五、實驗項目
（一）信號與系統
零輸入/零狀態及完全響應
一階系統的脈沖響應與階躍響應
非正弦周期信號的分解與合成
線性系統的頻率特性測試
線性系統的穩定性分析
二階系統的時域分析
信號的無失真?zhèn)鬏?br /> 無源與有源濾波器
全通濾波器
低通，高通，帶通濾波器間的變換
信號的采樣與恢復（抽樣定理）
調制與解調
脈沖編碼調制（PCM）
頻分復用
開關電容濾波器（SCF）
反饋系統的自激振蕩
二階網絡函數的模擬
系統的能控性和能觀性
二階系統的狀態軌跡
（二）控制理論
典型環節的電路模擬
二階系統的瞬態響應
高階系統的瞬態響應和穩定性分析
線性系統穩態誤差的研究
典型環節或系統頻率特性的測量
線性定常系統的串聯校正
典型非線性環節的靜態特性
非線性系統的相平面分析法
非線性系統的描述函數法
系統能控性與能觀性分析
控制系統極點的任意配置
具有內部模型的狀態反饋控制系統
狀態觀測器及其應用
采樣控制系統的分析
采樣控制系統的動態校正
（三）計算機控制技術
A/D與D/A轉換
數字濾波器
D(S)離散化方法的研究
數字PID控制算法的研究
串級控制算法的研究
解藕控制算法的研究
最少拍控制算法的研究
具有純滯后系統的大林控制
線性離散系統的全狀態反饋控制
單神經元控制器
二維模糊控制器
二次型狀態調節器
（四）計算機技術控制系統實驗
直流電機閉環調速控制（實物）
步進電機轉速控制（實物）
溫度閉環PID控制（實物）
（五）基于MATLAB的仿真實驗（MATLAB軟件用戶自配）
信號與系統部分
信號的時域表示
信號的基本運算
連續時間系統沖激響應和單位階躍響應
二階系統的模擬
系統的零輸入、零狀態及完全響應
線性系統穩定性分析
信號的無失真?zhèn)鬏?br /> 信號的采樣與恢復
幅度調制與解調
濾波器頻率特性的研究
信號的分解與合成
周期信號的頻譜表示
LTI系統的頻率響應
控制理論部分
線性連續控制系統的仿真
根軌跡的仿真
線性系統頻率響應的仿真
采樣控制系統的仿真
串聯校正的仿真
非線性連續控制系統的仿真
基于狀態方程式的時間響應測試
控制系統極點的任意配置
狀態觀測器設計及帶觀測器的閉環系統響應測試
多變量解耦控制
六、網絡功能
本實驗平臺網絡功能與“控制理論·計算機控制技術實驗平臺”一樣。
七、儀器配置
1.計算機（必配，用戶自配）
