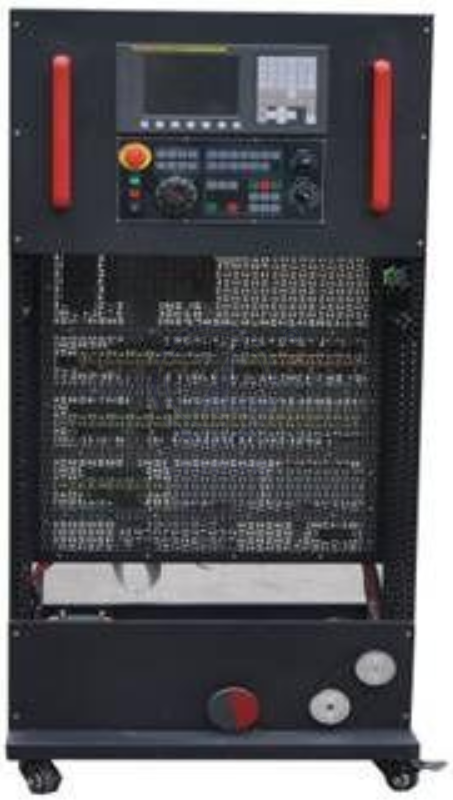

數控車床裝調維修實訓裝置(發那科)

數控車床裝調維修實訓裝置(發那科)是由FANUC 0I MATE-TD數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、四工位刀架、低壓電氣元件的原理和接線、編程及機械等組成。
設備配置FANUC 0I MATE-TD數控系統，采用方便拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的訓練，實訓內容數控系統、伺服單元、邏輯控制、低壓電器、電機等。
裝置可設置數控機床幾十個典型的電氣故障。考核系統采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多臺設備可通過無線網絡和上位機進行聯網，對教師登陸、學生考試、故障題庫、分別設置集中管理。并能對考試結果進行分析評估、存檔、打印。

一、實驗項目
實驗一數控車床電氣綜合實驗裝置電源控制
實驗二 FANUC 0i數控系統的操作、接口實驗
實驗三變頻器變頻調速實驗（系統控制）
實驗四四工位自動刀架實驗
實驗五 X軸伺服電機驅動控制實驗
實驗六 Z軸伺服電機驅動控制實驗
實驗七二坐標正負超程限位、零點實驗
實驗八手輪（手搖脈沖發生器）實驗
實驗九車床數控系統控制螺紋加工實驗
實驗十數控車床系統通訊實驗
實驗十一數控車床PMC編程與連接實驗
實驗十二數控車床電氣綜合安裝
實驗十三 PMC用戶程序的設計
實驗十四 PMC用戶程序的調試
實驗十五數控車床NC參數調試（－）
實驗十六數控車床NC參數調試(二)
實驗十七數控車床絲桿反向間隙補償
實驗十八數控車床絲桿螺距補償
