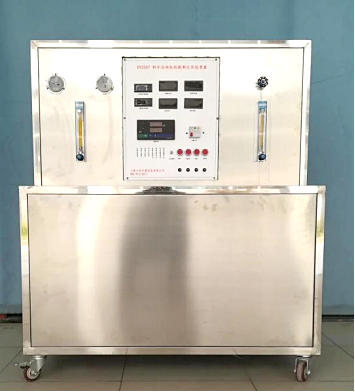

LG-LKR04型制冷壓縮機性能測試實訓裝置

1、輸入電源：單相三線 AC220V±10% 50Hz、裝置容量＜2.5kVA、制冷劑為R22、制冷量為1.3kW。
2、LG-LKR04型制冷壓縮機性能測試實訓裝置要求采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量。采用1匹制冷機組，冷凝器和蒸發器均為殼管式水換熱器，并設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護等。
3、控制屏要采用雙層亞光密紋噴塑結構。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。制冷系統應有1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器。循環水系統要有采用不銹鋼材料制成的水泵2只、水箱2只及加熱器1只。測量儀表須有功率表2只（精度0.5級）、數顯溫度表1只（精度0.5級）、真空壓力表2只（精度2.5級）、流量計2只（精度0.5級）、高低壓壓力控制器1只。
4、實訓裝置應能完成的實訓項目有：熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理、了解國際標準GB/T5773—2004容積式制冷壓縮機性能使用方法、利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量、利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量、主、輔測制冷量相對誤差的計算與分析、制冷機組能效比的計算與分析等。
