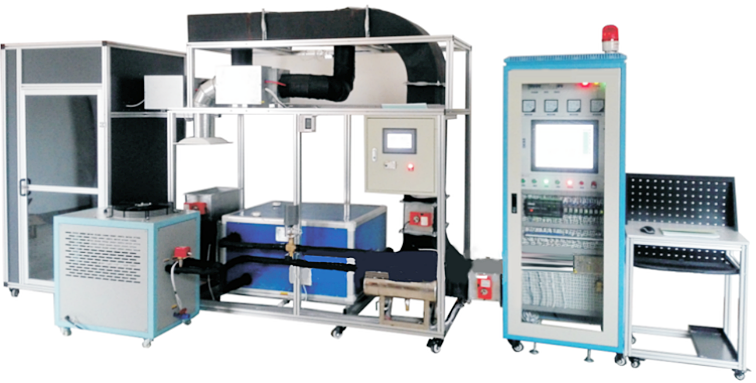

LG-VAV02型變風量中央空調系統實訓裝置

一、產品特點
1、LG-VAV02型  變風量中央空調系統實訓裝置具有真實的中央空調系統(VAV和風機盤管+新風系統)和相應的樓宇自動控制系統、完全真實的工程環境。讓學生進行樓宇暖通監控系統的元件、作用、組成和原理的認識實訓。通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，進行樓宇空調供水及鍋爐監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的與排除等實訓操作。
2、LG-VAV02型  變風量中央空調系統實訓裝置采用智能DDC控制系統采用自動水流量控制（流量積分調節閥）變頻控制技術，智能變頻控制系統，達到操作方便、節能降噪的目的
3、LG-VAV02型  變風量中央空調系統實訓裝置采用智能DDC控制系統，LonWorks®總線專用節點，基于Neuron® FT-5000神經元微處理器，配有Flash存儲器、網絡收發器和 LonWorks®總線網絡接口等。預載變風量箱可配置控制程序。
4、VAV應用模式包括：自動模式、加熱模式、制冷模式、清晨預冷模式、夜間凈化模式和緊急模式。
5、集成一體化風閥執行器，并具備風量測量功能；依靠調節風閥來實現制冷或加熱要求，通過PI算法調節供風量在最大與最小風量之間，維持區域溫度在用戶設定。
6、采用市場主流變風量（VAV）控制技術：變定壓控制原理來控制主管風量，末端控制箱具有獨立的DDC控制系統。
7、設備采用冷熱單風道系統——變風量——供冷—熱，配用冷水機機組與實際工程結合，易于學習和掌握知識和進行中央空調系統智能控制系統的設計、調試和運行管理工程技術訓練。

二、產品參數
1、box支管路內風速6～8m/s, 干管路內風速8～14m/s；6個通用輸入點(UI),2個數字輸入點田(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO)，可測量風量風閥控制器4-20MA，壓差傳感器4-20MA。
2、通風設備設計風量：通風柜面風速：0.3～0.8 m/s，單臺通風柜設計風量1500m3/h，
3、換氣次數：換氣數：8～12次/小時
4、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
5、裝置容量：＜4.8kVA
6、外形尺寸：4000mm×1000mm×2000mm
7、制冷劑類型：R22
8、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
9、電壓：輸入電源：3800V±10% 50Hz
三、變風量系統（VAV）通風系統
1、采用直接風速測量控制系統，能夠快速有效的保證通風柜面風速，從而達到保證實驗室工作人員安全的目的。為避免環境溫濕度對普通風速傳感器的基準點飄移影響，通風柜控制系統使用熱線型風速傳感器對面風速進行真實測量；風速傳感器配備獨特的自潔式過濾器，具有防灰塵堵塞功能；
2、風壓傳感器檢測到面風速變化時，控制器發出信號給執行器，通過改變變風量閥門開度來使面風速回到設定值，要求系統響應時間小于3秒；通風柜的風速傳感器實時監測真實的面風速，當面風速不在設定范圍內時，經15秒延時后監控器發出聲光報警；
4、監控器有*大風量和*小風量功能，當發生緊急情況時可以按下*大風量按鈕，排風閥門完全打開，當希望通風柜以小風量運行時（例如晚上）可以按下*小風量按鈕，通風柜以小風量運行；
5、風柜上的監控器還具有低風速運行按鈕，按下這一按鈕，可以使面風速設定值為正常值的70%，用來減少氣體排放以節能，（當通風柜內有高危險性物質時不建議使用）。
6、系統采用變靜壓傳感自動變頻控制，靜壓傳感自動變頻控制可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；
7、每臺通風柜安裝一個風量調節閥，其控制開關和變頻控制系統及風機聯動，可實現單臺或多臺通風設備等不同工況下的控制。風量調節閥采用數顯可調角度的電子風量調節閥，
8、系統風閥和風機整體聯鎖，實現氣流的有序流動，平衡系統風量，防止氣流反串、倒流。
9. 控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器、接觸器、保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖。
10、主控制柜配置表如下：

編號	名稱	單位	數量
1	配電控制柜，網絡式機柜	套	1	1800700700MM,采用藍色框架結構，白色為搭配色，前后開門，方便實訓操作，前門采用玻璃裝飾，美觀大方(面板：鐵質面板，激光雕刻，彩色噴繪)
2	三相4P帶漏電開關	只	1	32A
3	三相保險	臺	1	32A
4	450V電流表，30A電流表	個	1	6L2
5	按鈕	套	8
6	開關電源:為控制系統提供電源	套	1	Q60.:提供+24V.+5V
7	中間繼電器	套	8	24V
8	交流接觸器	套	5	220V
9	DDC控制器	套	1	A、12個通用輸入點(UI), B、8個數字輸入點(DI), C、6個模擬輸出點(AO), D、8個數字輸出點(DO) ，

四、系統配置

序號	名稱	參數	單位	數量
1	變風量box末端裝置	1、6個通用輸入點(UI),2個數字輸入點田(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO) 2、可測量風量 3、風閥控制器4-20MA 4.、壓差傳感器4-20MA	套	2
2	VAV變風量風柜控制柜	1、D720-0.4K 變頻器 2、,FX3U-24 PLC,AN 3、 7寸觸摸屏 4、FX3U-3A 5、尺寸500500200MM	套	1
3	VAV變風量風柜	尺寸：1200600800MM 風量：1800 制冷量：5000W 水流量：2T	套	1
4	制冷主機	冷水機：5000W,側出風水泵 3T 出水溫度7度，回水溫度12度智能水機控制（含：高壓傳感器，低壓傳感器，智能觸控屏）	套	1
5	中央空調主控制柜DDC控制柜	鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖。 1、尺寸：8007001700 2、電力控制系統 3 、控制監控系統 4、DDC控制器： A）、12個通用輸入點(UI), B）、8個數字輸入點(DI), C）、6個模擬輸出點(AO), D）、8個數字輸出點(DO) ，	套	1
6	LonWorks總路線網卡		套	1
7	VAV末DDC溫度調裝置	DI輸入4-20MA，DO輸出4-20MA	套	2
8	制熱加熱器	專業中央空調管道加熱器*（不銹鋼）3000W
9	模擬房	100010002000MM鋁型材	個	1
10	中央空調主監控系統	C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器主板:Intel M11工控固態節能主板內存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,大可支持8GB。硬盤:60G SSD固態硬盤顯卡:集成Intel HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。聲卡:集成ALC662 6聲道高保真音頻控制器網卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。電源:外置電源（100V至220V寬幅電壓，全球通用）顯示屏:17寸LED工控屏分辨率：1024900 觸摸屏:臺灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)， 1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out（綠色）,1* Mic（紅色) 2COM串口,1 12V DC_JACK輸入接口
11	移動式臺架	30007002000MM鋁型材：40*40MM	套	1
12	標準風管	直通彎頭 1個三通1個， 150MM彎頭4個主管6米	套	1
13	監控、控制軟件		套	1
★14	空調技能實訓仿真軟件	網絡監控及智能考核軟件，實現教師和學生電腦（30臺）可以同時監控空調的運行狀態，對空調的壓力、溫度等相關數據進行采集和顯示。（為保證軟件正版，投標時提供軟件著作權證書原件）	套	1
15	風閥	供電：24V 風閥角度調節（0°，18°，36°，54°，72°，90°）。通電自動復位風閥，先至全開通電驅動多個同類型的執行器。 ·	套	3
16	末端風閥散流器	150直徑	套	2
17	說明書		本	1

五、實訓項目
1、初級篇認知與運行
項目一、VAV空調系統流程與設備認知訓練
項目二、 VAV空調繼電接觸控制技術訓練
項目三、VAV空調控制系統硬件認知訓練
項目四、監控原理與值機運行訓練
2、中級篇調試與診斷
項目五、 VAV空調系統調試與測試訓練
項目六、VAV空調控制系統硬件調試訓練
項目七、 VAV空調系統工藝運行調試訓練
項目八、VAV變定壓實驗PID運行實驗
項目九、VAV風量變頻壓實驗PID運行
項目十、VAV水閥壓實驗PID運行
項目十一、DDC控制原理運行
項目十二、VAV風量空調box末端DDC的控制
項目十二、VAV風量空調box末端DDC的數據利用
