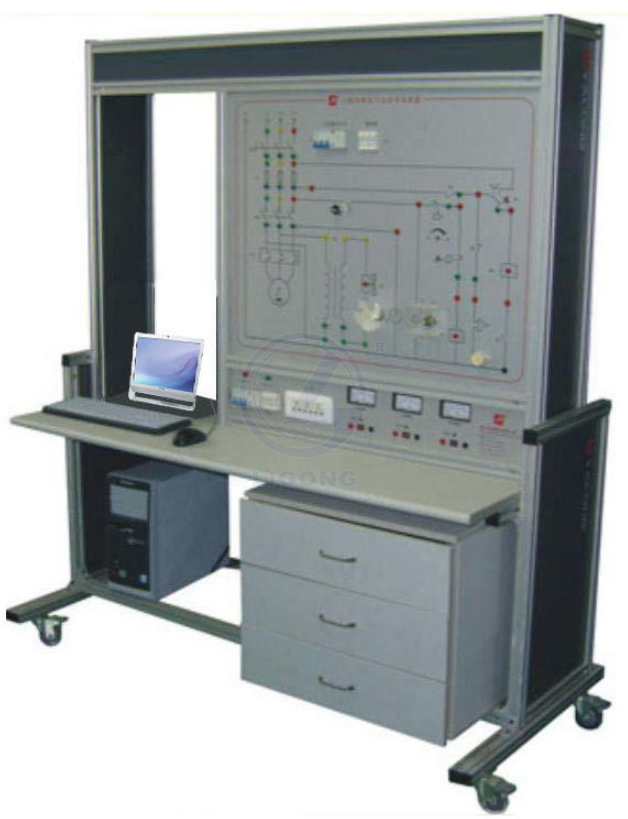

LG-ZGS06型制冷電氣實訓裝置

一、LG-ZGS06型制冷電氣實訓裝置主要設施
1．實訓臺架   1530mm×730mm×1850mm
2．一機二庫掛板一套：包括漏電保護開關，交流接觸器，中間繼電器，熱繼電器，指示燈等
3．低溫箱掛板一套：包括漏電保護開關，交流接觸器，中間繼電器，熱繼電器，指示燈等
4．家用電冰箱掛板一套：包括漏電保護開關，門開關，風扇電機，溫控器，指示燈等
5．整體式空調掛板一套：包括漏電保護開關，選擇開關，風扇電機，鈕子開關，指示燈等
6．雙答題器掛板可雙人作答
7．交換機五口
8．網線3根
9．排線2根
10．電腦1臺及工作臺

二、技術參數
1. 電源AC 380V±10%   50Hz   三相五線
2. 額定輸入功率200W
3. 額定輸入電流 1A
4. 外形尺寸（大約）、 1530mm730mm×1850mm
5. 安全保護   具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
6. 環保     材料選用符合國家相關環保標準
三、功能要求：
（一）一機二庫掛板的實訓項目須滿足下列要求
1.   一機二庫制冷系統的運行，工作原理的動態演示和調試。
2.   庫內溫度變化與控制臺的關系。
3.了解控制臺上各元件的功能，用途。
2. 電路圖的分析和通過各個安全插來記錄真實數據，數字定時操作。
3. 能夠熟練的常握系統的控制。
4. 觀察三匹風機制冷機組的工作過程，制冷系統得流程以及系統參數的分析
5. 可設常見的16個以上故障，判斷并排除故障
（二）整體式空調掛板的實訓項目須滿足下列要求
1. 整體式空調的運行，工作原理的動態演示和調試。
2. 選擇開關的工作原理。
3. 溫控器的工作原理
4. 電路圖的分析和通過各個安全插來記錄真實數據，數字定時操作。
5. 演示除霜的工作原理。
6. 可設常見的14個以上故障，判斷并排除故障
（三）壓力式溫控冰箱控制電路掛板的實訓項目須滿足下列要求：
1. 電冰箱的運行，工作原理的動態演示和調試。
2. 壓縮機的接線原理
3. 溫控器的工作原理
4. 化霜電路的工作原理
5. 化霜定時器的工作原理
6. PTC啟動器的工作原理
7. 電路圖的分析和通過各個安全插來記錄真實數據
8. 可設常見的13個以上故障，判斷并排除故障
（四）低溫箱控制電路掛板的實訓項目須滿足下列要求：
1. 低溫箱的運行，工作原理的動態演示和調試。
2. 壓縮機的工作原理
3. 溫控器的工作原理
4. 化霜電路的工作原理
5. 定時器的工作原理
6. 自鎖電路的工作原理
7. 電路圖的分析和通過各個安全插來記錄真實數據
可設常見的16個以上故障，判斷并排除故障
