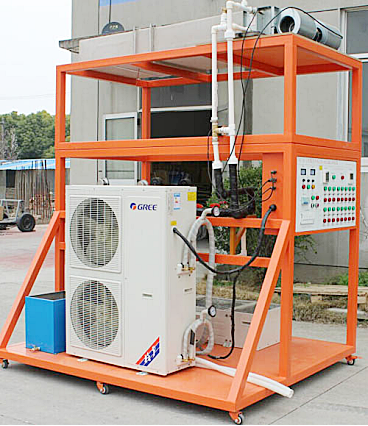

LG-LKT02型冷水式中央空調實訓裝置

一、主要功能
LG-LKT02型冷水式中央空調實訓裝置可讓學生進行水管式中央空調系統故障診斷和維修技能實訓。該設備根據制冷和空調運用與維修的《制冷中央空調裝置的安裝操作與維修》、《制冷中央空調自動化》等教材設計。通過中央空調各組成部件與系統的結構、作用、原理認知；中央空調系統運行管理與維護；中央空調系統的測定與檢修及相關安全操作技術等實訓，培養學生理論聯系實際的素質，使學生達到職業標準中央空調系統操作員、制冷工、高級技師實訓考核相應的實操能力。適應于職業校、技工校等用于制冷中級、高級、技師等教學實訓、考核等。

二、主要特色
1、真實的場景，真實的設備，按教學要求，將制冷系統、水系統、空氣系統、電氣系統一體化。
2、可完成從基本技能到高級維修的多層次訓練，具有工位，4人一套設備，訓練質量高。
三、技術參數
1、電源：三相五線AC380V±10% 50Hz
2、工作環境：工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3、壓縮機輸入功率：3P 輸入功率：3kw
4、安全保護：微電腦自動控制，具有溫度控制和流量、高低壓、過電流、電源過欠壓、防凍等功能
5、水泵揚程>10m，水泵流量：1.6m3 /h
6、噪音dB:<60dB
四、系統組成
中央空調訓練裝置有制冷系統、水系統、空氣系統、電氣系統、支撐系統…組成.
1、制冷系統
全封閉壓縮機、風冷冷凝器、熱力膨脹閥、蒸發器、四通換向閥
2、水系統
冷媒水泵、補水閥、風機盤管、水流開關、壓力表、溫度表、閥門管道、排氣閥、過濾器、定壓罐
3、空氣系統
風機盤管、靜壓箱、風管、風口、電動風閥
4、電氣系統
主機控制器、風機盤管控制器、控制箱、配電箱、溫度傳感器、壓力開關
5、支撐系統
用于支撐或吊裝主機、水管、電線、控制器、風機盤管、風道、風口等，采用活連接的形式拼裝而成。具體結構根據現場實際情況確定。
五、實訓項目
1、制冷工具實訓
2、制冷系統故障處理實訓
（1）缺氟
（2）氟過多
（3）四通換向閥故障
（4）冷凝器堵塞
（5）壓力開關故障
（6）室內溫度傳感器開路
（7）室外溫度傳感器開路
（8）冷凝風扇繼電器故障
（9）壓縮機繼電器故障
（10）電源故障
（11）微電腦控制板故障
（12）主控制器故障
3、中央空調冷煤水系統故障處理實訓
（1）水流開關故障
（2）管道堵
（3）未排氣
（4）風機盤管故障
（5）風機盤管溫度控制器故障
（6）風機盤管電動閥故障
（7）水泵故障
（8）補水閥故障
（9）管道泄露故障
4、中央空調冷水機組調試實訓
（1）風機盤管電氣接線與調試
（2）冷水機組電氣接線與調試
（3）空調系統上水調試
（4）空調系統功能調試
（5）空調系統送風溫度測試與調整
5、中央空調水管路連接實訓
6、風管式空調機組電路實訓
