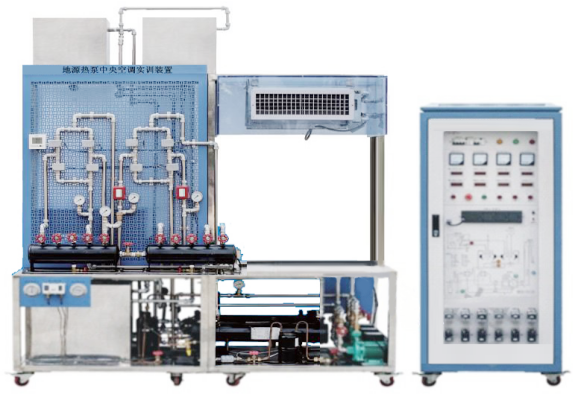

LG-DRB01型地源熱泵中央空調實訓裝置

一、產品概述
LG-DRB01型 地源熱泵中央空調實訓裝置將地源熱泵空調系統微型化，完成地源熱泵空調系統可制冷、可供暖，還可提供生活衛生熱水，一機多用，一套系統可以替換原來的鍋爐加空調兩套裝置或系統；地源熱泵工作原理是根據卡諾循環原理，利用地下水、地表水等，借助壓縮機系統，通過消耗少量電能，不斷將水中大量的低品位熱能取出變成少量的高品位熱能，供給室內采暖。夏季機組冷卻水系統反向運行，把室內的余熱取出來，再釋放到地下或水中，以達到空調降溫的目地，而且夏季可儲藏能量，冬季釋放。

二、產品特點
1、實用性強采用西門子S7-200可編程控制器，上位機軟件實時顯示系統運行狀態及數據；
2、綜合性強裝置集制冷系統、電氣控制系統、循環水系統于一體，滿足對實訓的要求；
3、直觀性強裝置展示了地源熱泵空調系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識。
三、技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：≤4kVA
4、安全保護：具有漏電流保護裝置，安全符合國家標準
四、裝置的基本配置
地源熱泵空調系統由制冷機組、模擬水井、空調系統、生活衛生供水系統、控制系統、實訓臺等組成。實訓臺采用不銹鋼底架結構，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。

序號	設備名稱	數量
1	制冷機組（配壓縮機、節流裝置、殼管式冷凝器及干式蒸發器）	1套
2	模擬井（模擬取水井水箱和回灌井水箱各1個，潛水泵1臺）	1套
3	空調系統（風機盤管、媒水水泵、1套溫控器系統、膨脹水箱等）	1套
4	生活衛生熱水供水系統（1臺熱水循環水泵、熱回收殼管式冷凝器）	1套
5	西門子S7-200主機及交流接觸控制繼電器、控制開關、指示燈等	1套
6	工業組態軟件、PLC編程軟件、PLC應用程序	1套
7	不銹鋼底架結構實訓臺	1套
8	型材電腦桌	1套

五、實訓項目
1、掌握地源熱泵機組的原理與結構組成
2、地源熱泵空調系統電氣自動控制
3、地源熱泵空調系統夏季運行工況調試
4、地源熱泵空調系統冬季運行工況調試
