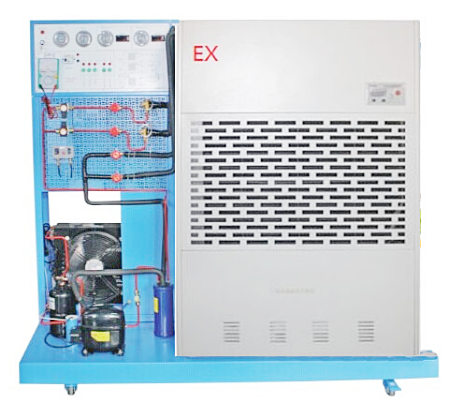

LG-ZLCS01型除濕機維修技能與考核裝置

一、功能特點
1、能夠開展除濕機設備的使用和維護，展示除濕機的制冷系統、通風系統、冷卻水系統及電氣控制系統，進行故障排除訓練、適用于學員實訓與技能鑒定考核；
2、技術參數：
除濕量不低于10kg/h；
制冷量13.6kw；
制熱量6kw；
通風風量2500m³/h；
噪音60db；
外形尺寸約：1800×1000×1900（mm）
3、提供配套實訓教材、產品檢測報告、質量合格證；
4、電氣控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準；
5、裝置內的電器元器件采用知名品牌（施奈德品牌），整機采用微電腦PLC控制系統對各組件進行控制和操作；
6、除濕機采用的制冷壓縮機、膨脹閥、電磁閥、儲液器、換熱器、風機、溫濕度傳感器均采用知名品牌，結構緊湊，換熱效率高，運轉平穩、操作簡便、美觀大方、使用壽命長。

二、實訓項目
1、熟悉除濕機制冷系統的工作原理及升溫除濕、調溫除濕和降溫除濕三種工況模式。考核項目與方式：根據機組上的配件編號繪制制冷系統原理圖，并注明對應的名稱；
2、常用制冷工具的用途及使用，考核項目與方式：根據考核的，使用制冷工具做除濕機實際制冷操作考核；
3、除濕機制冷部件的組裝，考核項目與方式：根據考核的要求，更換壓縮機的操作，更換過濾器、抽真空、加注制冷劑的操作；
4、除濕機電氣部件的組裝步驟，考核項目與方式：根據考核的要求，更換主要電氣部件，對更換的主要電氣部件進行檢查；
5、除濕機常見制冷故障及故障原因分析，考核內容與方法：根據對制冷故障的說明或故障表現，分析故障的原因及可能引起此故障的部件或部位。（循環風機、冷凝風機、壓縮機、電磁閥、管路）
6、常見制冷故障的排除：考核方法，根據對制冷故障原因或部位寫明排除方法，并進行實際操作。
三、配置清單

序號	名稱	型號	數量	備注
（一）整機部分
1	除濕機實訓臺架	約180cm×100cm×190cm	1套
2	壓縮機	5P	1臺	日立
3	膨脹閥	丹佛斯TGEX7.5	1個
4	PLC控制控制器	西門子CPU224XP+EM231	1套
5	送風機	山東新風	1套
6	換熱器	科威3HP	1套
7	傳感器	溫度傳感器PT100	4個
8	傳感器	濕度變送傳感器5%RH-95%RH,25℃	2個
9	電器控制系統	鈑金框架，施奈德交流接觸器，熱繼電器，中間繼電器，其它輔材等	1套
10	觸摸屏	TPC7062KX	1臺	昆侖通態
11	儲液器	LCR-4L	1套	國產
12	過濾器	EK-163	1個	國產
13	電磁閥	SV8AW	1個	國產
14	底座	含鈑金底座、萬向腳輪	1套
（二）工具、附件及資料
15	工具及附件	含真空泵、公/英制脹管器擴口器、雙頭壓力表、加液管、公/英制轉換接頭、鉗形多功能電流表、銅管割刀、彎管器、便攜式焊槍、螺絲刀、活動扳手、內六角扳手	1套
★16	電氣控制技能實訓仿真軟件	以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。（為保證軟件正版，投標時提供軟件著作權證書原件）	1套
17	使用說明書，工作原理圖等		1套
