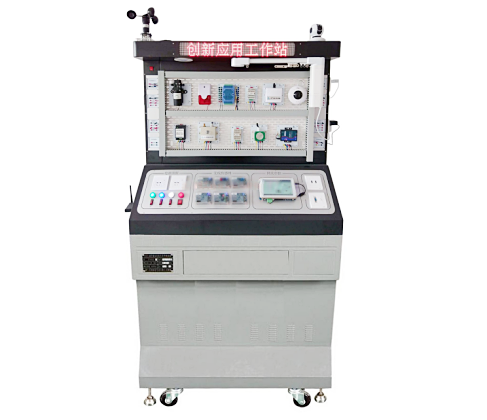

LGWL-ZH03型物聯網行業應用創新實訓臺

LGWL-ZH03型 物聯網行業應用創新實訓臺輔助實訓開發,提供多種行業應用案例,讓學生了解行業應用所需的系統架構、通訊方式。平臺集成工業現場總線技術,CAN總線與RS485總線,可連接模擬量、開關量、數字量等工業級傳感器及執行器;支持多種短距離無線通信技術,如ZigBee、WiFi、BlueTooth、LoRa;支持遠距離無線通信技術,如NB-IoT通信模塊、4G移動模塊、GPS定位模塊,可實現低功耗廣域網通信、移動互聯網通信、實時定位等功能。網關采用Cortex-A9四核處理器,與傳感終端互聯互通,通過拓?fù)湫问秸故緜鞲芯W(wǎng)結構和傳感器采樣,可通過MQTT、HTTP協議接入云服務平臺;WEB端云服務平臺支持本地化部署或云端部署,可快速搭建行業應用系統,如氣象觀測、農田水利、安防監控、車載導航、倉儲管理等;支持API接口Web應用開發和Android應用開發。
一、裝置特點
1. 標配網孔操作板、四組供電接口、四組有線傳感器的電源通信接口、六個無線傳感節點的供電接口、網關供電接口、兩個強電控制插座、各類電源帶燈按鈕、大屏點陣顯示屏等,為創新創意應用場景提供支持。
2. 采用工業級、實驗級不同層次傳感器,工業級傳感器數據更準確穩定,側重工程布線、測試及應用;實驗級傳感器側重了解傳感器原理、掌握采集控制技術。
3. 傳感器加裝磁吸底板,引出端子排和插孔兩種形式接口,方便安裝布線、任意拆卸組合。
4. 傳感器節點支持ZigBee、WiFi、藍牙、LoRa多種短距離無線通信方式。
5. 傳感器節點采用Cortex-M3微處理器,支持嵌入式ARM應用開發。
6. 支持RS485、CAN工業現場總線傳感器,支持ModbusRTU、CAN協議。
7. 支持4G、NB-IoT、GPS定位等遠距離通信模塊,可實現移動互聯、定位信息查詢。
8. 網關采用Cortex-A9四核處理器,內置Android/Linux雙系統,可一鍵切換。
9. 網關板載WiFi/藍牙通訊模塊、ZigBee通訊模塊接口、CAN總線接口、RS485總線接口,可與傳感器節點實現組網通信。
10. 網關應用程序與傳感器節點互聯互通,網絡拓?fù)鋱D形式顯示傳感器的名稱、類型、狀態、組網結構、上下行流向,可任意拖拽,而不影響數據的傳輸。
11. 可通過MQTT、HTTP協議接入云服務平臺,支持WEB端快速搭建行業應用系統,通過新建項目、增加設備、添加傳感器和執行器,構建新的物聯網應用場景。
12. 支持二次開發。通過調用Restful API接口,編寫自己的web應用展示頁面。
13. 可提供氣象觀測、農田水利、安防監控、車載交通、倉儲管理等多種行業應用系統。
二、裝置組成(行業)
可通過靈活搭配,組成不同的行業應用系統,有些傳感器可在不同的應用系統中重復使用,通訊模塊可根據需求進行替換,如下表所示。
1. 標配網孔操作板、四組供電接口、四組有線傳感器的電源通信接口、六個無線傳感節點的供電接口、網關供電接口、兩個強電控制插座、各類電源帶燈按鈕、大屏點陣顯示屏等,為創新創意應用場景提供支持。
2. 采用工業級、實驗級不同層次傳感器,工業級傳感器數據更準確穩定,側重工程布線、測試及應用;實驗級傳感器側重了解傳感器原理、掌握采集控制技術。
3. 傳感器加裝磁吸底板,引出端子排和插孔兩種形式接口,方便安裝布線、任意拆卸組合。
4. 傳感器節點支持ZigBee、WiFi、藍牙、LoRa多種短距離無線通信方式。
5. 傳感器節點采用Cortex-M3微處理器,支持嵌入式ARM應用開發。
6. 支持RS485、CAN工業現場總線傳感器,支持ModbusRTU、CAN協議。
7. 支持4G、NB-IoT、GPS定位等遠距離通信模塊,可實現移動互聯、定位信息查詢。
8. 網關采用Cortex-A9四核處理器,內置Android/Linux雙系統,可一鍵切換。
9. 網關板載WiFi/藍牙通訊模塊、ZigBee通訊模塊接口、CAN總線接口、RS485總線接口,可與傳感器節點實現組網通信。
10. 網關應用程序與傳感器節點互聯互通,網絡拓?fù)鋱D形式顯示傳感器的名稱、類型、狀態、組網結構、上下行流向,可任意拖拽,而不影響數據的傳輸。
11. 可通過MQTT、HTTP協議接入云服務平臺,支持WEB端快速搭建行業應用系統,通過新建項目、增加設備、添加傳感器和執行器,構建新的物聯網應用場景。
12. 支持二次開發。通過調用Restful API接口,編寫自己的web應用展示頁面。
13. 可提供氣象觀測、農田水利、安防監控、車載交通、倉儲管理等多種行業應用系統。
二、裝置組成(行業)
可通過靈活搭配,組成不同的行業應用系統,有些傳感器可在不同的應用系統中重復使用,通訊模塊可根據需求進行替換,如下表所示。
行業應用系統名稱
|
所需傳感終端
|
環境監測
|
光照溫濕度、風速、風向、氣壓、粉塵、噪聲等
|
大棚種植
|
模擬量土壤濕度傳感器、水泵
|
水產養殖
|
模擬量水位傳感器、電磁閥
|
牲畜養殖
|
模擬量CO2探測器、通風扇
|
智能控制
|
433M強電插座、433M窗簾控制
|
門禁控制
|
指紋、電控鎖
|
安防報警
|
紅外對射探測器、門磁、聲光報警器
|
安全監測
|
燃?xì)狻熿F、電磁閥
|
遠程抄表
|
RS485電表
|
交通(選配)
|
ZigBee紅綠燈、ZigBee道閘、ZigBee公交站臺
|
車載導航
|
CAN車速油耗節點、模擬攝像頭行車視頻儀
|
倉儲管理(選配)
|
稱重傳感器、RS485電子顯示屏、RFID讀卡裝置
|
基礎學習
|
Zigbee -NB溫濕度、zigbee聲光報警器、藍牙氣壓、藍牙三軸、wifi光線、wifi空氣質量
|
三、配置清單
類別
|
序號
|
名稱
|
數量(個)
|
備注
|
主控
|
1.
|
Cortex-A9主板(7寸電容屏、WIFI/BT無線通信模塊)
|
1
|
|
2.
|
數據管理終端
|
1
|
|
|
無線感控節點
|
3.
|
ZigBee通訊模塊(網關背面)
|
1
|
|
4.
|
ZigBee-NBIoT溫濕度控制節點
|
1
|
|
|
5.
|
ZigBee LED蜂鳴器節點
|
1
|
|
|
6.
|
藍牙氣壓傳感器節點
|
1
|
|
|
7.
|
藍牙三軸加速度節點
|
1
|
|
|
8.
|
WiFi空氣質量節點
|
1
|
|
|
9.
|
WiFi光照度節點
|
1
|
|
|
安防、智能控制
|
10.
|
FTLINK智能遙控器
|
1
|
|
11.
|
315門磁探測器
|
1
|
|
|
12.
|
315燃?xì)馓綔y器
|
1
|
|
|
13.
|
ZigBee繼電器門鎖
|
1
|
|
|
14.
|
ZigBee指紋識別節點
|
1
|
|
|
15.
|
電動窗簾433M遙控器
|
1
|
|
|
16.
|
電動窗簾電機與導軌
|
1
|
|
|
17.
|
電表測量節點
|
1
|
|
|
工廠、農業、水利、
|
18.
|
多通道采集控制模塊
|
1
|
|
19.
|
二氧化碳探測器
|
1
|
|
|
20.
|
大氣壓力探測器
|
1
|
|
|
21.
|
風速傳感器
|
1
|
|
|
22.
|
風向傳感器
|
1
|
|
|
23.
|
紅外對射傳感器
|
1
|
|
|
24.
|
土壤水分傳感器
|
1
|
|
|
25.
|
液位傳感器
|
1
|
|
|
26.
|
電磁閥
|
1
|
|
|
27.
|
通風扇
|
1
|
|
|
28.
|
水泵
|
1
|
|
|
29.
|
光照度溫濕度傳感器
|
1
|
|
|
30.
|
粉塵傳感器
|
1
|
|
|
31.
|
噪聲探測器
|
1
|
|
|
32.
|
連接線
|
1批
|
|
|
車載
|
33.
|
CAN車速油耗節點
|
1
|
|
34.
|
超聲波節點
|
1
|
|
|
平臺框架
|
35.
|
網板鈑金控制臺
|
1
|
|
36.
|
DC5/12/24V直流弱電接線板
|
4
|
|
|
37.
|
傳感器接口板
|
4
|
|
|
38.
|
五孔AC220V帶開關電源插座
|
2
|
|
|
39.
|
RJ45與RS232通信接口面板
|
1
|
|
|
40.
|
兩口 USB通信接口面板
|
1
|
|
|
41.
|
交直流電源開關與指示燈
|
4
|
|
|
42.
|
無線AC220V五孔強電燈光插座
|
1
|
|
|
43.
|
無線調光面板
|
1
|
|
|
通用設備
|
44.
|
LED大屏幕點陣顯示屏
|
1
|
|
45.
|
WiFi網絡攝像頭
|
1
|
|
|
46.
|
無線路由器
|
1
|
|
|
軟件
|
47.
|
ZigBee傳感網綜合應用程序
|
1
|
|
48.
|
智能網關綜合測試程序
|
1
|
|
|
49.
|
智能網關云端接入程序
|
1
|
|
|
附件
|
50.
|
交叉串口線
|
1
|
|
51.
|
交叉網線
|
1
|
|
|
52.
|
USB數據線
|
1
|
|
|
53.
|
TF卡讀寫器
|
1
|
|
|
54.
|
8G TF card
|
1
|
|
|
55.
|
方口USB數據線
|
1
|
|
|
56.
|
FT-CC253-Debugger調試器
|
1
|
|
|
57.
|
USB轉485轉換器
|
1
|
|
|
58.
|
USB轉RS232轉換器
|
1
|
|
|
59.
|
Jlink仿真器
|
1
|
|
|
60.
|
串口下載調試板
|
1
|
|
|
61.
|
DC5V3A直流電源
|
1
|
|
|
62.
|
系統實驗指導書
|
1
|
|
|
63.
|
系統使用說明書
|
1
|
|
|
64.
|
光盤資料
|
1
|
|
四、技術參數
1、標準配置參數
1、標準配置參數
3
|
物聯網創新應用工作站
|
一、整體要求
1.組成結構 外觀尺寸(長*寬*高):不小于1100mm×1000mm×350mm; 鈑金框架; 配備LED點陣屏,至少能顯示9個漢字; 要求至少包含4組直流弱電(常用的5V、12V、24V)電源接口和4組傳感器通訊接口; 操作面板不小于500mm×800mm(寬*高),用于行業應用傳感器、執行器的安裝和工程布線; 要求至少板載6個無線通訊傳感器,2組AC220V 5孔遙控型強電插座,1個物聯網網關,5V、12V、24V、AC220V電源供電按鈕和指示燈各1個,以及1組PC通訊接口; 要求平臺內嵌空氣開關、漏電保護設備,一路電源輸入、一路開關總控,以及交流指示電表,確保平臺用電安全可靠。 2.功能特點 要求能夠支持無線傳感網Zigbee、WiFi、藍牙、LoRa,工業總線ModbusRTU協議的解析,結合行業應用,讓學生體會不同的應用場合使用不同的協議; 要求能夠支持NB-IoT、GPS定位等遠距離通信模塊; 要求包含工業級傳感器和實驗級傳感器,并加裝磁吸底板,優勢互補; 要求工業級傳感器和執行器的信號集中引到信號轉接的磁吸底板上,信號轉接模塊上設計有插孔和端子排,插孔和端子排與各個模塊之間可以自由連接。 要求信號轉接磁吸底板的接口包括電源正極、負極、RS485+、RS485-、0-5V、4-20mA等。 要求能夠通過物聯網網關將各種傳感器通訊節點入云服務平臺,讓學生充分感受云平臺給物聯網帶來的變化; 配套各種行業實際應用的探測器、執行器、無線通訊節點,結合物聯網網關搭建各類物聯網行業應用場景,幫助學生充分理解吸收知識,快速進入物聯網行業領域。 3.課程支持 要求支持《工業現場總線》、《單片機技術與應用》《無線傳感網》、《嵌入式系統開發》、《物聯網Android應用開發》等基礎知識實驗課程。 要求支持物聯網行業應用系統搭建的實訓課程,傳感器可靈活搭配,組成不同的行業應用,有些傳感器可在不同的應用系統中重復使用。 要求能夠提供智慧農業、安防監控、車載控制等多種行業應用系統。 二、物聯網基礎主控套件(1套) 1.功能需求: 要求采用Cortex-A9四核處理器,板載WiFi/藍牙二合一通訊模塊、ZigBee通訊模塊、485總線接口、CAN總線接口,用于和感控層設備進行信息交互,接收傳感器采樣數據,向感控層發送采集控制命令。 要求網關能夠運行Linux、Android雙操作系統,支持一鍵切換。 要求支持MQTT協議,能夠設置云服務平臺MQTT服務器的地址、端口、網關ID、以及密鑰,并經過解析重組,采用JSON數據格式接入到云服務平臺,提供對應的界面截圖。 要求能夠設置網關輪詢485探測器的時間間隔。 要求支持ZigBee、WiFi、藍牙、以太網、CAN、RS232、RS485、GPS等多種網絡通信模塊或接口。 要求系統具備查詢網關下ZigBee、WiFi、藍牙、RS485、CAN等拓?fù)浣Y(jié)構的功能,能查看到所有傳感器的地址、名稱、采樣數據等,并可在界面上隨意拖動任意傳感器節點,提供對應網絡拓?fù)涞年P(guān)鍵代碼及主要界面截圖 。 2.物聯網網關(1個) 采用Cortex-A9四核處理器S5P4418,CPU主頻最大可調至1.4GHz,帶寬32位,800MHz的1GB DDR3內存,不小于8GB的EMMC Flash存儲空間,含Mail-400 3D圖形加速器GPU,符合OpenGL ES2.0標準; 核心板采用8層盲埋設計,加蓋屏蔽罩,與底板郵票孔緊密連接; 要求引出核心板信號線,不少于188PIN。 底板采用4層PCB工藝,板載豐富的外圍接口; 顯示器:1024*600 IPS顯示屏,5點觸摸電容屏支持; 內置千兆IP,外加不超過3RMB的PHY芯片即可,支持10/100/1000M; 板載2路USB HOST、1路USB OTG、1個TF、1個SIM卡、1個HDMI、1個LVDS、1個Camera、1個AV模擬視頻、1路MIC音頻輸入、1路1.8w喇叭輸出、1個復位按鍵、1個休眠喚醒按鍵,2個音量鍵等接口; 板載1路CAN總線、1路485總線等現場總線; 板載24Pins應用擴展接口,用于處理器外設接口擴展功能,包含3路串口、1路PWM、1路IIC、1路ADC、8個GPIO,5V電源。 板載ZigBee通訊模塊、WiFi/BT模塊、GPS模塊,可選配4G通訊模塊。 在保證正常接入互聯網的狀態下,可配置接入物聯網云服務平臺。 3.無線傳感網節點(6個) 要求至少包含ZigBee協調器模塊、ZigBee+NB-IoT溫濕度節點、ZigBeeLEDBEEP聲光報警節點、WiFi空氣質量節點、WiFi光照度節點、藍牙氣壓節點、藍牙三軸加速度節點等。 1)微控制器主板硬件資源 (1)Cortex-M3核心主板(4個) 處理器基于ARM Cortex-M3核心的STM32F103,最高主頻72Mhz,內部Flash 256KB,RAM 48KB。 具有1個0.96寸OLED屏,能夠顯示MAC地址、上下級關系、傳感器數據、網絡信息等。 具有4個組網狀態及無線傳輸指示燈,2個功能按鍵、1個JTAG調試接口、1個24PIN的無線射頻接口,1組20*2PIN傳感器接口; 標配ARM仿真器、串口下載仿真調試轉接板。 (2)CC2530核心主板(3個) 1個用于ZigBee協調器,2個用于ZigBee通訊節點。 處理器基于CC2530F256,具有2個組網狀態及無線傳輸指示燈,2個功能按鍵、1個JTAG調試接口、1個24PIN的無線射頻接口,1組20*2PIN傳感器接口;標配下載仿真器。 2)無線傳感網通信模塊 (1)藍牙通信模塊(2個):采用UART接口的內置協議棧方案,設置從機模式,與主機配對后,將微控制器采樣數據傳輸給主機。 (2)WiFi通信模塊(2個):采用UART接口的內置TCP/UDP/HTTP協議棧方案,支持設置為AP、STA的工作模式,與網關通信后,將微控制器采樣數據傳送給主機,或者接收主機的控制命令控制執行器。 (3)ZigBee通信模塊(2個,與CC2530核心主板共用):基于CC2530+ZStack協議棧組網通信方案,與Zigbee協調器組網,實現傳感器數據的雙向交互。 3)傳感器通信模塊(6個) 接口包含GPIO/IIC/SPI/PWM/電源/地等信號。 兼容溫濕度傳感器、LEDBEEP聲光執行器、三軸加速度傳感器、數字氣壓傳感器、光照傳感器、空氣質量傳感器等。可直接接到主板傳感器接口板上,提供各類傳感器接口板的原理圖和技術手冊。 (1)溫濕度傳感器(1個) 用于檢測空氣濕度和溫度。 濕度測量范圍:0~100%RH; 溫度測量范圍:-40~123.8℃ 通信方式:IIC 供電電源:DC2.4~3.6V (2)LEDBEEP執行器(1個) 板載1個紅燈、1個藍燈、1個BEEP蜂鳴器。 微控制器I/O輸出控制。 (3)三軸加速度傳感器(1個) MEMS傳感器,檢測x、y、z三個方向的加速度變化,具有低通濾波器; 測量范圍:-1.5g~+1.5g 通信方式:IIC 供電電源:DC2.4~3.6V (4)數字氣壓傳感器(1個) 氣壓范圍:300-1100hPa 對應海拔:9000米~~-500米 標準IIC/SPI通信協議 供電電源:DC2.4~3.6V (5)光照傳感器(1個) 檢測環境光照亮度。 測量范圍:0-200000流明 通信接口:IIC接口 供電電源:DC2.7~6V (6)空氣質量傳感器(1個) 檢測室內或養殖場景中廢棄物釋放的諸如氨氣、硫化氫、氫氣、一氧化碳等空氣污染物。 污染氣體范圍:1-30ppm 傳感器電阻范圍:10~90k歐姆,電壓型輸出 供電電源:DC5V 4. 數據管理終端(1套) 包含主機、鍵盤、鼠標、以及顯示設備。 功能:安裝智能家居工程實訓所需的數據庫、Web應用系統,用于移動客戶端或WEB客戶端的訪問。 CPU主頻:不低于2.8GHz; 內存容量:不低于4GB(DDR3); 硬盤類型:不低于250G SSD。 三、智慧農業應用系統 1. 基本要求 要求至少包括工業級風速、風向、二氧化碳、氣壓、土壤水分、液位、光照溫濕度、粉塵、噪聲等傳感器,水泵、風扇、電磁閥、聲光報警器等執行器; 要求具有多路采集控制模塊,能夠?qū)﹄妷盒?、電流型的模擬量信號、開關量信號進行采集,具備繼電器輸出控制的功能。 要求通訊設備采用國家標準MODBUS通訊協議,遠距離傳輸。 要求傳感器、執行器、物聯網網關可自由組合,結合網關解析應用軟件、云服務平臺,實現大田氣象、大棚種植、水產養殖、牲畜養殖、工廠污染物監測等功能。 2.通用設備要求 1)多路采集控制模塊(1個) 具有8路模擬量采集通道,可采集0~20mA、4~20mA、0~5V和0~10V四種模擬量信號,每個輸入端口信號類型都可通過軟件設置,無需跳線設置。采樣速率:200Hz(25次/秒);分辨率:12bit; 具有6路干接點或濕節點信號(有源或無源輸入)采集通道,作為干接點輸入或者傳感器(NPN或者PNP)輸入,可以設置跳線共正極或共負極輸入;作為有源輸入時極性自動轉換,無須跳線切換;高電平(10V~30V),低電平(0V~1V),采樣速率:1000Hz; 具有4路常開繼電器輸出,阻性負載250V/3A,感性負載250V/1A,隔離保護電壓1500V; (1)通訊協議:MODBUS-RTU (2)接口類型:隔離RS485通訊,輸出接口采用過壓過流雙保護 (3)波特率:1200bps、2400bps、4800bps、9600bps、19200bps (4)校驗位:無校驗、偶校驗、奇校驗 (5)設置方式:模塊地址、波特率、校驗位均可通過軟件設置 (6)通訊距離:@9600bps 1200米 (7)RS485通訊電路電路和CPU隔離電壓保護:1500V (8)工作環境:溫度:-10~+55℃,濕度:35~85%(不結露) (9)工作電源:10V~30V寬范圍供電,帶電源極性保護,功耗小于3W。 3. 子功能系統 1)大田氣象 網關按照采樣頻率輪詢對多種氣象要素(風速、風向、溫濕度、光照、氣壓、粉塵、噪聲等)進行定時自動采集,并處理顯示,轉成網絡通訊包,上傳到云平臺,通過搭建,在應用管理中統一展示。 (1)風速傳感器(1個,安裝在臺體) 測量范圍:0-30m/s; 分辨率:0.1m/s; 動態響應時間:≤0.5s; 輸出信號:電流4-20mA。 (2)風向傳感器(1個,安裝在臺體) 測量范圍:8個風向 輸出信號:電流4-20mA (3)大氣壓力傳感器(1個,安裝在臺體) 測量范圍:0-120KPa 測量精度:±0.15kpa 響應時間:≤1s 輸出信號:4-20mA 供電電源:DC10-30V (4)光照溫濕度傳感器(1個,安裝在臺體) 同時檢測光照、溫濕度。 光照量程:0-65535Lux,溫度:-20℃~+60℃,濕度:0~100%RH (5)粉塵傳感器(1個,安裝在臺體) 可同時檢測可入肺顆粒物PM1/細顆粒物PM2.5/可吸入顆粒物PM10等。 范圍:0-999Ug/m3. (6)噪聲傳感器(1個,安裝在臺體) 量程:30~120db; RS485總線,DC12V供電。 2)大棚種植 網關按照采樣頻率對土壤水分,進行采集,處理,顯示,轉成網絡通訊包,上傳到云平臺,并根據設定的控制策略,向水泵發送控制命令自動調節土壤濕度、以及大棚植物生長環境。 (1)土壤水分傳感器(1個,放置在附件箱) 濕度范圍:0-100%RH; 響應時間:≤1s; 輸出信號:4-20mA; 供電電源:DC7-24V。 (2)水泵(1個,安裝在臺體) 接入多通道采集模塊繼電器輸出端口; 工作電壓:DC12V。 3)水產養殖 網關按照采樣頻率輪詢對水體水位進行定時自動采集,處理,顯示,存儲,轉成網絡通訊包,上傳到云平臺,并根據設定的控制策略,向水泵發送控制命令,調節水位。 (1)水位傳感器(1個,放置在附件箱) 測量范圍:0-1m; 輸出信號:4-20mA; 線制:二線制; 工作電壓:DC12-36V。 (2)電磁閥(1個,安裝在臺體) 接入多通道采集模塊繼電器輸出端口; 工作電壓:DC12V。 4)牲畜養殖 網關按照采樣頻率對養殖場氨氣(物聯網基礎主控區的WiFi空氣質量節點)、二氧化碳等濃度進行定時采集,處理,顯示,經協議重組,上傳到云平臺,并根據設定的控制策略,及時發送命令控制風扇改善養殖環境。 (1)二氧化碳傳感器(1個,安裝在臺體) 測量范圍:0-5000ppm 測量精度:±40ppm 溫度影響:自帶溫度補償 輸出信號:0-5V 供電電源:DC10-30V (2)風扇(1個,安裝在臺體) 工作電壓:DC12V; 轉速(RPM):3000-4000; 紅色導線正極(+);黑色導線負極(-)。 四、家居安防監控應用系統 1. 總體要求 (1)至少提供環境監測、安防監控、視頻監控、遠程抄表四個應用場景案例。 (2)要求可選用臺體中任意傳輸類型,如RS485、ZigBee、藍牙、WiFi等不同傳輸模式下的傳感器設備,自由組合,搭建應用系統。 (3)要求網關能夠統一處理感控層不同傳輸類型的傳感器數據,具有傳感器數據解析顯示、執行器手動控制、聯動控制策略設置等功能,可根據傳感器閾值自動控制執行器動作,實現自動調節。 (4)要求物聯網網關端采用MQTT協議、HTTP協議,與Web端云服務平臺進行信息交互,實時接收顯示傳感器采樣數據、發送執行器控制命令。 2. 通用設備要求 (1)FTLink智能遙控器(1個,安裝在臺體) 功能:支持多種電器,如電視、機頂盒、空調、音箱、電動窗簾等紅外編碼,射頻編碼的學習功能,并集成到智能遙控器中,統一接入ZIGBEE網絡,由物聯網網關統一管理。 由ZigBee通訊模塊、315/433MHz微功耗超外差無線收發模塊、紅外收發模塊、以及控制主板組成; 控制主板:采用51單片機,具有射頻、紅外、ZigBee信號收發功能,射頻編解碼壓縮算法保證低數據量傳輸; 紅外收發:內置7個紅外發射頭,多方位水平發射,保證每條命令準確送達,可學習并遙控多種紅外設備,直線距離約8米; 射頻收發:包含315/433射頻硬件,可學習并遙控多種射頻設備,直線距離約8米; 紅外頻率:38KHz; 射頻頻率:315/433MHz; ZigBee頻率:2.4GHz,Z-Stack2007協議棧; 輸入電壓:DC 5V; 輸入電流:≥1A。 3. 子功能系統 1)環境監控 系統復用物聯網基礎主控區域的ZigBee+NB-IoT溫濕度、WiFi光照度傳感器對室內環境參數實時監測,監測數據通過ZigBee、WiFi無線傳感網傳輸?shù)街悄芫W(wǎng)關,并通過協議解析與JSON包重組,發送到平臺,由平臺統一展示狀態值,并支持設置聯動策略,可控制通風扇、LEDBEEP節點、強電控制插座照明燈實現自動調節。 要求包括射頻強電插座(照明燈)、電動窗簾等家電設備,可實現家電控制。 (1)強電遙控插座(照明燈)(2個,安裝在臺體) 工作電源:AC180~240V,50/60Hz; 接收頻率:315MHz、433MHz; 控制器件:繼電器; 接收靈敏度: -100dBm; 負載電流:單路≤10A; 待機電流:220V,40uA(小于0.0088w); 工作溫度:-10℃~80℃; 負載路數:一路。 (2)電動窗簾裝置(1套,安裝在臺體) 遙控方式控制窗簾拉開、合上、停止; 接收頻率:433M; 供電電源:AC220V。 2)安防監控 該系統至少包括門磁、燃?xì)?、煙霧、紅外對射等探測器,由網關統一處理,并可根據設置的控制策略,自動向水泵、聲光報警器、風扇等執行器發送控制命令,模擬警情預處理和報警。 要求各個傳感器可采用ZIGBEE、WiFi、藍牙、ModbusRTU等幾種不同的通訊方式,可自由組合,自動組網,雙向傳輸。 (1)煙霧火災探測器(1個,安裝在臺體) 檢測對象:煙霧 自帶報警器; 輸出信號:485,Modbus協議 供電電源:DC10~30V (2)紅外對射傳感器(1個,安裝在臺體) 模擬門窗等警戒區域的異常闖入; 探測距離:≤20米; 工作電壓:DC12V/24V; 輸出形式:默認常開型繼電器輸出,可通過跳線帽設置常閉。 (3)門磁探測器(1個,安裝在臺體) 發射頻率:315Mhz或433MHz; 發射距離:空曠距離120米 編碼方式:2262/1527可選 報警濃度:6%LEL天然氣 報警指示:紅色LED閃爍 低電壓指示:黃色閃爍 報警電流:<135mA 工作電源:1.5V(單節AA電池) (4)燃?xì)馓綔y器(1個,安裝在臺體) 檢測可燃?xì)怏w泄漏。 發射頻率:315M (5)聲光報警器(1個,附件箱) 工作電壓:DC12V; 紅色導線正極(+);黑色導線負極(-)。 3)門禁控制子系統 使用指紋傳感器經過錄入指紋、匹配指紋實現門鎖的開關控制。 (1)ZigBee指紋識別節點(1個,安裝在臺體) 由四線TTL UART接口板、ZigBee通信模塊、接口底板三部分組成。 將指紋識別傳感器的匹配、搜索信息通過ZigBee網絡與上位機交互。 通信方式:ZigBee 香蕉頭插座、獨立電源適配器等供電方式。 工作電壓:典型值默認DC 5V。 (2)光學指紋識別傳感器(1個,安裝在臺體) 采用ZigBee指紋識別節點的微處理器實現指紋識別傳感器的控制; 通信接口:采用TTL電平的UART接口,通信波特率為:9600×Nbps(N=1~12,默認N=6); 光學指紋模塊內部集成專業指紋識別芯片,采用先進的指紋識別算法,識別率高,可識別真皮;指紋錄入時間:<0.3秒; 匹配方式:比對方式(1:1),搜索方式(1:N); 存儲容量:120/350/1000枚;認假率:<0.001%;拒真率:<1.0%; (3)延時自關閉門鎖控制節點(1個,安裝在臺體) 節點由繼電器控制板、ZigBee通信模塊和底板三部分組成; 射頻芯片通過驅動繼電器的吸合與斷開實現門鎖的開關; 延時時間可通過協議設置; 通信方式:ZigBee 供電電壓:DC5V 3)遠程抄表 使用電能表測量用電情況,并通過計算、通信,上傳到云平臺,實現遠程抄表、存儲備檔的功能。 (1)電能表(1個,安裝在臺體) 規格:15(60)A 通訊方式:RS485 供電:AC220/230V 4)視頻監控 要求包括網絡攝像頭,對所處區域進行視頻監控。 要求網絡攝像頭采用WIFI傳輸方式、RTSP傳輸協議,支持物聯網網關端、Android移動端、局域網Web監控端都能瀏覽視頻。 (1)WiFi網絡攝像頭(1個,安裝在臺體) 通信方式:WiFi,DHCP自動獲取IP; 無線標準:IEEE802.11b/g/n Dfaft: 視頻壓縮:H.264,碼率為Main Profile; 音頻壓縮:AAC,碼率自適應; 分辨率:720P/960P/1080P; 網傳幀率,自適應調整; 云臺角度:水平355°,垂直90°; 支持TF卡(8G-64G)存儲; 支持紅外夜視,照射距離10m; 供電:DC5V。 五、車載應用系統 1.總體要求 要求包括車速油耗模擬車輛行駛節點、超聲波節點以及GPS定位模塊,與基礎主控區域的溫濕度、空氣質量等各種傳感器,實現車輛行駛狀態監測、車內環境監測、行車記錄儀等功能。 2.子功能系統 1)車載信息采集 (1)CAN車速油耗節點(1個,安裝在臺體) 處理器:CORTEX-M3內核,主頻72MHZ,內存:64KB,F(xiàn)LASH:512KB; CAN通信采用SN65HVD230芯片實現; 電機驅動: 驅動芯片L298N雙橋直流電機驅動芯片 驅動部分端子供電范圍5-35V; 驅動部分峰峰值電流2A; 邏輯部分工作電流0-36mA; 控制信號電平:低電平 -0.3V<VIN<1.5V;高電平 2.3V<VIN<VSS; 通信調試接口:采用MAX232通信調試接口; 油門監測接口:AD采集接口,用于采集油門調劑旋鈕的旋轉值,通過PWM調節電機的驅動能力,調節當前車速; 外部中斷監測,用于監測當前車輛車速的轉速值,計算車當前的車速; (2)超聲波節點(1個,附件箱) Zigbee通信,DC5V供電,可測距離。 七、Android接入網關應用程序(1套) 要求具有感控終端拓?fù)湔故?、實時數據查看、設備狀態查看、數據流向展示、系統設置等功能。 要求可查看Zigbee串口號、信道、PANID;可查看BT節點的地址碼、連接狀態;可查看WiFi傳感器節點的IP和端口信息以及連接狀態。要求具有修改Zigbee串口號、波特率的功能。 要求網關能夠設置采樣頻率,輪詢對臺體工業級傳感器、實驗級傳感器發送請求命令,動態更新傳感器在線離線狀態、傳感器采樣數據、執行器控制狀態等,并可作為終端設備故障的初步診斷依據。 具有傳感層數據幀實時接收,實時解析,并組成JSON網絡通訊包的功能,同時具有云服務平臺消息實時接收、實時解析,實時訂閱,并組成16進制傳感網數據包的功能,實現信息在傳感層至平臺層的交互。 要求網關端支持MQTT、HTTP協議,通過Restful API接口調用云服務平臺添加的網關設備、傳感器、執行器、攝像頭等終端設備列表,通過MQTT實現Web端、Android移動端與網關端之間的M2M通信,實現傳感器信息的發布與訂閱。 開發環境:Android Studio 開發語言:Android; 通訊方式:WiFi、BlueTooth、ZigBEE、RS485、CAN(需插sim卡); 通訊協議:傳感層支持ModbusRTU、自定義傳感網通訊協議、可選配支持IPv6協議,網絡層支持MQTT、HTTP協議。 八、行業應用云服務管理平臺(1套) 要求能夠通過自由組合的方式搭建并展示大田氣象、大棚種植、水產養殖、牲畜養殖、工廠環保監測、環境監控、安防監控、遠程抄表、車載交通、智能倉儲等應用場景。 要求平臺具有用戶登錄、項目管理(場景應用的增刪改查)、設備管理(網關的增刪改查)、傳感器與控制器的增刪改查、策略管理、以及應用管理等功能。 要求能夠顯示項目的名稱、類型、創建時間,能夠顯示網關的ID、連接類型、以及密鑰KEY; 要求能夠顯示傳感器的ID、名稱、傳輸類型、連接類型、傳感器識別碼、實時采樣數據、執行器控制狀態等。 要求系統采用B/S架構,支持云端部署,采用Ubuntu操作系統,搭載tomcat服務器、負載均衡服務器、mysql數據庫、Mqtt代理服務器、websockets組件等。數據監控平臺作為Web應用系統運行在服務器中,以Web頁面形式統一展示給用戶。 前端采用最新的HTML5編程技術,內置javascript腳本語言;Java使用Bootstrap作為前端UI框架,自帶全局CSS設置,內嵌JQuery插件,用于創建圖像、下拉菜單、導航、警告框、彈出框等;使用hightchars圖表庫,實現網頁上各種動態圖表,滿足物聯網項目多樣化的前端顯示效果,采用Restful API與后臺交互。 后臺主要采用了Springboot框架、使用JDBC與數據庫交互、rabbitmq消息隊列技術并發處理來自傳感層、應用層的各種消息,采用Maven構建項目管理,具有Restful API二次開發接口。 開發環境:IDeaUL2016; 開發語言:JAVA; 前端頁面:HTML5+Node.js; 通訊方式:以太網、Wifi、4G(需插sim卡); 通訊協議:MQTT、HTTP協議。 九、ZigBee傳感器自組網綜合應用軟件(1套) 實現ZigBee網絡的建立、節點能量掃描自動入網、節點之間數據的傳輸、串口應用、傳感器的采樣與傳輸、以及執行器傳輸控制的功能。 支持溫濕度、光敏、光照度、可燃?xì)怏w、三軸加速度、結露、紅外對射、霍爾、接近開關、氣壓、顏色、紅外熱釋電、煙霧、火焰、二氧化碳、風速、風向、低頻、高頻、超高頻、2.4G有源等幾十種傳感器的采集與無線傳輸; 支持繼電器、LED燈、蜂鳴器、步進電機、直流電機等執行器的控制與無線傳輸; 支持315Mhz、433MHZ、紅外類遙控設備的接入轉發與無線控制; 通訊符合IEEE802.15.4標準規范,采用TI Z-Stack 2007協議棧; 支持多任務處理;支持星形、樹型、網狀三種網絡拓?fù)浣Y(jié)構; 支持Packet Sniffer、wireshark抓包分析儀; 支持IAR for EW8051V7.60以上集成開發環境。 十、Cortex-M3嵌入式傳感器采集控制軟件(1套) 實現多種傳感器采集、執行器控制、感知層協議組包、以及串口通信的功能。 支持溫濕度、光照度、數字氣壓、三軸加速度、空氣質量、紅外對射、霍爾、接近開關、氣壓、顏色、紅外熱釋電、煙霧、火焰、二氧化碳等幾十種傳感器的采集與無線傳輸; 支持繼電器、LED燈、蜂鳴器、步進電機、直流電機等執行器的控制與無線傳輸; 支持采用6LowPan協議棧,默認不使用; 支持IAR for EWARM V7.4以上集成開發環境。 十一、實驗課程 1) 要求支持工業現場總線技術、嵌入式接口技術、Android應用開發、行業應用場景綜合實訓等課程,可綜合布線。 2) 要求提供工業485總線實驗不少于5個,如Modbus協議解析、電流型模擬量采集、電壓型模擬量采集、開關量采集、繼電器輸出控制; 3) 要求提供Android應用系統開發及行業場景搭建實訓,如智慧農業的大田氣象、大棚種植、水產養殖、牲畜養殖等,智能家居的環境監控、安防監控、遠程抄表、門禁控制、視頻監控等,智能車載的車載信息查詢等。 4) 要求提供設備接入云端組建場景實驗不少于7個,如modbus智能農業通風應用場景、基于modbus的智能農業溫度采集場景、基于modbus的智能農業聯動控制應用場景、基于zigbee的智能窗簾應用場景、基于zigbee的家電控制應用場景、基于zigbee的智能家居聯動控制應用場景、基于WiFi的光照度采集應用場景。 5) 要求提供Web接口應用開發實驗不少于4個,如空氣溫度Web采集、土壤濕度Web采集、水泵Web控制、強電照明燈Web控制、窗簾Web遙控等。 6) NB-IoT實驗要求不少于5個,包括NB-IoT模塊的AT指令配置測試實驗、NB-IoT溫濕度傳感器采集傳輸實驗、NB-IoT板載LED的遠程開關控制實驗、NB-IoT云平臺后臺UDP開發實驗等 |
1套
|
2、選配系統參數
|
車載交通應用系統
1.總體要求 要求包括車速油耗模擬車輛行駛節點、超聲波節點以及GPS定位模塊,與基礎主控區域的溫濕度、空氣質量等各種傳感器,實現車輛行駛狀態監測、車內環境監測、行車記錄儀等功能。 要求具有紅綠燈節點、道閘控制節點、公交站播放節點,能夠?qū)崿F(xiàn)交通指示燈、智能道閘、ETC模擬收費、公交站到站提醒自動播報等應用。 2.子功能系統 1)車載信息采集 (1)CAN車速油耗節點(1個,安裝在臺體) 處理器:CORTEX-M3內核,主頻72MHZ,內存:64KB,F(xiàn)LASH:512KB; CAN通信采用SN65HVD230芯片實現; 電機驅動: 驅動芯片L298N雙橋直流電機驅動芯片 驅動部分端子供電范圍5-35V; 驅動部分峰峰值電流2A; 邏輯部分工作電流0-36mA; 控制信號電平:低電平 -0.3V<VIN<1.5V;高電平 2.3V<VIN<VSS; 通信調試接口:采用MAX232通信調試接口; 油門監測接口:AD采集接口,用于采集油門調劑旋鈕的旋轉值,通過PWM調節電機的驅動能力,調節當前車速; 外部中斷監測,用于監測當前車輛車速的轉速值,計算車當前的車速; (2)超聲波傳感器(1個,安裝在臺體) 范圍:2cm—450cm 通訊方式:ZigBee 2)道路交通 (1)紅綠燈節點(1個,安裝在臺體) 組成:主要包括zigbee控制板,四組紅綠燈+2位數碼管組合,封裝在模具內。 功能:模擬道路路口交通燈,可實現紅黃綠燈交替顯示和信號燈時長顯示,最多可支持四個方向的信號指示,可無線修改紅綠燈燈時,應用于T字或十字路口。 控制對象:紅綠LED燈各1個,2位數碼管 控制器:CC2530 通信方式:ZigBee 控制方式:I/O口輸出控制 供電:DC 5V (2)道閘控制節點(1個,安裝在臺體) 主要包括5線減速步進電機、單片機、ZigBee通信模塊等,封裝在道閘模具內。 功能:單片機通過ZigBee通信模塊接收網關發來的開啟道閘或關閉道閘的命令,實現道閘的遠程控制。 控制設備:5線減速永磁步進電機 驅動方式:四相八拍,采用ULN2003驅動; 齒輪減速比:1/64,齒輪減速,噪音低,運轉平穩; 通信方式:ZigBee 供電電源:DC 5V (3)公交站播放節點(1個,安裝在臺體) 組成:采用語音播報模塊、128X64黃綠顯示屏、ZigBee通信模塊和接口主板組成。 功能:接收網關命令,控制公交站臺自動顯示和播放信息。 語音播報模塊:采用專用語音單片機芯片,內嵌DSP高速音頻處理器,處理速度快,根據內置或外掛SPI-Flash的不同,播放時長也不同;支持2M~32Mbit的SPI-Flash;內置13bit/DA轉換器,以及12bit/PWM輸出,音質好;支持DAC/PWM兩種輸出方式;PWM輸出可直接推動0.5w/8Ω揚聲器,推挽電流充沛;支持加載WAV音頻格式;支持加載6K~22KHz采樣率音頻; 顯示屏:點陣:128X64;外型尺寸:78.7X65.0X13.0;視區尺寸:72.0X40.0;控制器:ST7920;工作電壓:5.0V /3.3V;產品規格:STN; 產品類別:中文字庫點陣;產品顏色:黃綠屏 通信方式:ZigBee 供電電源:DC 5V 六、智能倉儲應用系統(選配) 1.總體要求 (1)要求能夠通過同一種物品的重量來計算該物品存放數量,并可在電子顯示屏動態顯示刷新物品的數量。 (2)至少具有4個庫位,每個庫位安裝有稱重傳感器、電子標簽顯示屏、采集器。 (3)要求采集器采用485總線,ModbusRTU協議與網關進行通信。網關通過查詢命令獲取庫位重量,與系統后臺進行數據交互。 2.設備要求 (1)稱重傳感器(4個,安裝在小型倉儲貨架) 最大稱重重量:0-40KG; 輸出電壓靈敏度:2.0mV/V; 工作電壓:DC12V。 (2)LED電子顯示屏(4個,安裝在小型倉儲貨架) Modbus地址可以串口設置,可以用輕觸開關設置。具有1路輸出,可控制指示燈、繼電器,無輸入。電源和通訊線有進有出,便于手拉手連接。 顯示方式:4位數碼管單行顯示; 顯示內容:數字、點、橫顯示; 通訊接口:485; 通訊協議:ModbusRTU 供電電源:DC12V (3)稱重傳感器變送器(1個,安裝在小型貨架) 支持2點標定,24位高分辨率AD; 支持二次曲線校準校正傳感器非線性,帶數字濾波和隔離功能。 通道:4路稱重數據采集通道 采用頻率:10Hz,最快可調至30Hz 通訊接口:隔離RS485接口 通訊距離:1000米 通訊協議:ModbusRTU 供電電源:7-40V,默認DC12V。 (4)倉儲庫位模型(1個) 亞克力式機構; 主材:亞克力; 尺寸不小于:25CM*20CM*10CM。 |
五、實訓項目
課程名稱
|
類別
|
典型實驗名稱
|
綜合布線
|
RS485工業現場總線
|
RS485總線簡介
Modbus協議解析 電壓型、電流型模擬量傳感器采集測試 開關量傳感器采集測試 繼電器輸出控制測試 |
行業應用場景搭建
|
云服務平臺的行業應用場景搭建
|
網關接入配置
ZigBee傳感器終端接入、WiFi傳感器終端接入、藍牙傳感器終端接入、ModBus傳感器終端接入、CAN設備接入 氣象觀測場景搭建 農業種植場景搭建 智能家居場景搭建 車載場景搭建等 |
行業應用系統開發
|
智慧農業
|
大田氣象應用實訓開發
農業種植應用實訓開發 水產養殖應用實訓開發 牲畜養殖應用實訓開發 |
智能家居
|
環境監控應用實訓開發
安防監控應用實訓開發 門禁控制應用實訓開發 遠程抄表應用實訓開發 視頻監控應用實訓開發 |
|
車載控制
|
車載信息采集應用實訓開發
|
|
Web接口應用二次開發
|
平臺接口應用開發
|
空氣溫度Web采集
土壤濕度Web采集 水泵Web控制 強電照明燈Web控制 窗簾Web遙控 |
