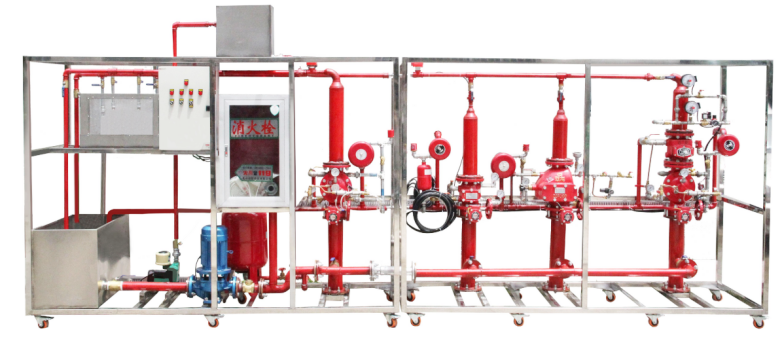

LG-LXN05A型建筑消防系統演示系統

一、系統簡介
LG-LXN05A型 建筑消防系統演示系統分為自動噴水滅火系統、消火栓系統、消防報警聯動控制中心（選配）三部分；
1、消火栓系統布置成臨時高壓系統，由低位消防水箱，屋頂消防水箱，消防水泵，穩壓增壓設備，消火栓箱，水帶，水槍等組成。可以演示消火栓系統的基本組成，以及火災發生時系統的啟動與運行原理；
2、自動噴水滅火系統與消火栓系統共用低位消防水箱與屋頂消防水箱，并由消防水泵、穩壓增壓設備，氣泵、濕式報警閥，干式報警閥，雨淋報警閥，預作用報警閥，水流指示器，噴頭，末端試水裝置組成完整的自動噴水滅火系統，可以演示濕式自動噴水、干式、雨淋、預作用滅火系統的組成與工作原理。
3、消防報警聯動控制中心實現消防報警探測器自動控制消防泵啟停及壓力開關、水流指示等動作聯動消防報警及控制消防泵啟停功能。

二、系統模塊組合方案
LG-LXN05A型 建筑消防系統演示系統消火栓與自動噴水滅火系統報警閥前部分合用，報警閥后可分為消火栓滅火系統與濕式自動噴水滅火系統，也可根據要求將自動噴水滅火系統做成干式自動噴水滅火系統、預作用式系統自動噴水滅火系統，水噴霧式自動噴水滅火系統，水幕式自動噴水滅火系統，具體模塊組合方案見下表所示。
三、系統模塊組合方案

序號	設備名稱		功能簡介
1	低位水箱		演示系統水源
2	屋頂水箱		臨時高壓系統前期水源
3	消防控制柜		消防系統電氣控制
4	消防水泵		消防系統增壓供水
5	增壓穩壓設備		消防系統加壓、穩壓
6	消火栓滅火模塊		演示消火栓滅火系統組成工作原理
7	自動噴水滅火模塊	有機玻璃柜	噴頭工作區
		濕式自動噴水滅火模塊	濕式噴水滅火系統結構與動作演示
		干式自動噴水滅火模塊	干式噴水滅火系統結構與動作演示
		預作用式自動噴水滅火模塊	預作用噴水滅火系統結構與動作演示
		雨淋自動噴水滅火模塊	雨淋噴水滅火系統結構與動作演示
		電控柜	自動噴水滅火系統電氣控制
