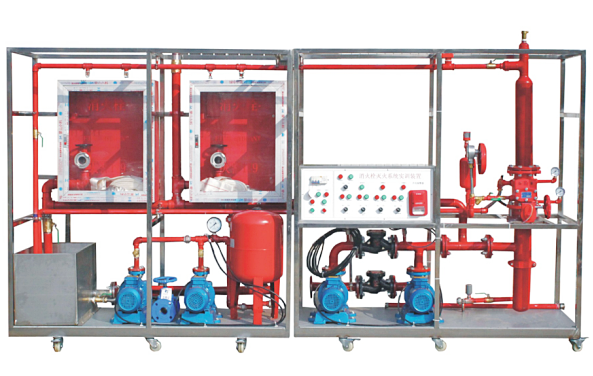

LG-LXN03型消火栓及自動噴淋滅火系統實訓裝置

一、系統概述
“LG-LXN03型消火栓及自動噴淋滅火系統實訓裝置”依據《建筑消防系統設計規范》相關標準設計,該系統具有噴水滅火及消防栓滅火系統等典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過消火栓及自動噴淋滅火系統實訓裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。LG-LXN03型消火栓及自動噴淋滅火系統實訓裝置適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的實訓教學需求。

二、系統功能特點
1.具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2.模擬高位水泵本身自帶控制器，可實現本地控制，（也可實現與消防報警聯動控制）
3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
6、消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統、消火栓設備：由水槍、水帶、消火栓組成。
7、單出口消火栓、雙出口消火栓各2個， DN65。錦綸水帶：65mm，長度13m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。
8、給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
9、滅火控制系統采用電器手/自動控制方式,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控制和聯動控制功能）
三、技術參數
電壓：AC380±10％ 50Hz
保護：具有漏電保護裝置
環境溫度：+4℃～+45℃
裝置容量：＜5.0kVA
外形尺寸：4000mm×750mm×1800mm
流量：0-45（L/S）
效率：79（%）
壓力：0-2.5（MPa）
轉速：2900（r/min）
泵軸位置：邊立式
葉輪結構：閉式
葉輪數目：3-10
葉輪吸入方式：單吸式
供水流量：消防泵:40L/s; 穩壓泵:1.1 L/S 　
供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW 　
水泵數*：消防泵2臺;穩壓泵2臺（一用一備）
單泵功率：消防泵:1.1KW；穩壓泵:0.75MPa
恒壓精度：<0.01MPa
控制方式：控制柜手/自動控制、站控室指令控制
操作方式：手動、自動
四、功能實訓
1.系統結構與設備認識
2.噴淋滅火系統安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控使用（選做）
8.噴淋系統系統綜合操作訓練
9.噴淋滅火系統與消防報警系統聯動（選做）
10.消火栓滅火原理認識
11.消防火栓控制操作實訓
12.消防火栓的滅火演練
13.消防水帶的操作演練
五、組成配置

序號	名稱	型號	主要參數
1	濕式報警閥	ZFS-100
2	消防噴淋頭
3	消滅栓按鈕
4	信號碟閥	DN100
5	測壓直流水槍消火栓	65mm口徑
6	室內室外消防栓	2.5
7	室內消防栓，消火栓箱		雙出口消火栓，口徑65mm，同時帶消防卷盤及消防軟管。
8	消防帶		長度15m，承壓能力0.6MPa
9	消防泵	1.1KW	2
10	高位水泵	0.75 KW	2
11	不銹鋼水箱
12	消防管	DN100
13	國內隔膜式氣壓罐	50L
14	電器控制箱
15	消火栓按鈕
16	消火栓報警指示燈
17	不銹鋼支架
18	消防管件接頭		彎頭，抱箍接頭
19	控制柜
