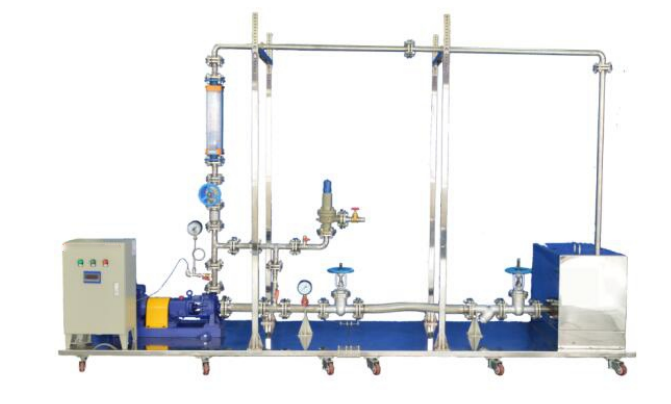

LGY-LY019A型管路拆裝實訓裝置
一、概述
本管道拆裝系統為了更好地實現管道拆裝及流體實驗參數的測定，管道多采用法蘭連接，并配用轉子流量計、溫度計、壓力表、液面計等檢測儀表，強調學生樹立工程概念，特別是大化工觀點的認知，強化手動操作技能訓練，各動手單元如管子拆裝、 管件更換、基本檢測器的接線、儀表參數整定；設置的故障檢修點診斷等。學生通過自行設計流程、組裝管路及調試，可以訓練學生的動手能力和解決問題的能力，為今后實際工作打下一定的專業基礎。
二、主要技術指標
1．工作電源：三相四線制AC380V±10% 50Hz；
2．外形尺寸：3800×800×1800mm (長×寬×高)；
3．模型材料：不銹鋼；
4．整機功耗：<3.0KVA；
5．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
