LG-XPS03型消防及給排水設備安裝與控制實訓裝置

一、產品概述
LG-XPS03型 消防及給排水設備安裝與控制實訓裝置是專門為物業管理培訓、職業院校、消防培訓單位開設的消防給排水工程、建筑電氣、樓宇智能化設備、建筑設備、市政工程等土木水利類相關專業而研制的，裝置根據建筑物行業中住宅和工業場所消防與給排水工程系統的特點采用工程對象系統設計實訓模型，通過消防及給排水設備安裝與控制實訓裝置的操作訓練可考核學生掌握消防、給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查等；同時，可培養學生的團隊合作能力、工作效率、質量意識、安全意識、職業道德和職業素養等。

二、系統功能

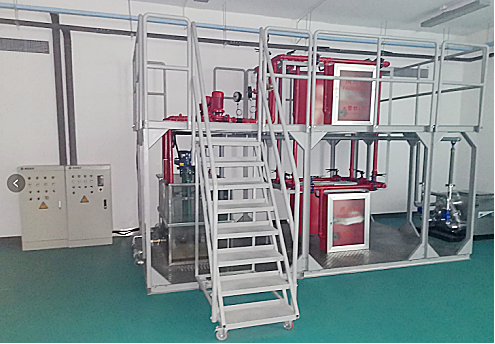

消防及給排水設備安裝與控制實訓裝置的消防給排水對象模型整體采用噴塑鋼框架進行設計，分上下兩層結構、結構可通過扶梯進入2層、主要消防管道設備安裝在噴塑鋼架底座上、具備開放式的特點，消防給水系統、（消防水系統由濕式報警系統和消防栓管網系統組成）、生活給水系統、排水系統和控制系統四個部分組成。
生活給水系統主要有給水箱、給水泵、給水管道、電接點壓力開關、及戶端等組成。管路采用渡鋅鋼管進行設計，可進行渡鋅鋼管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的定壓供水功能，實現單泵定壓控制等功能；管道同時接入消防管道可供消防水定壓補水。
消防給水系統主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能，消防噴淋泵采用雙泵互備切換功能；并可與消防控制中心聯接控制。
消防栓系統主要有消防栓管道、電接點壓力表、消火栓水泵機組（消防栓泵、備用泵、）消防栓箱，消防栓、消防按鈕、消防水帶、消火槍、電氣控制等組成。管路采用渡鋅鋼管進行設計，可進行渡鋅鋼管的切割、連接、安裝和通水試驗操作，消防噴淋泵采用雙泵互備切換功能；并可與消防控制中心聯接控制。
排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用渡鋅鋼管管進行設計，可進渡鋅鋼管的切割、連接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟停控制等功能。
給排水自動控制系統主要有電氣控制柜、操作開關、工作狀態指示燈、控制器、低壓電氣、水泵、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器、）、等組成。通過控制系統可實現給排水系統的自動化控制功能。
單出口消火栓、消火栓箱各2個， DN65。錦綸水帶：20mm，長度20m，承壓能力0.75MPa，水槍：16mm。，同時帶標準測壓水槍。消防栓泵采用雙泵互備切換功能。
給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
滅火控制系統采用電器手/自動控制方式,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控制和聯動控制功能）
三、通過項目任務實施，可考察的職業能力
1．系統竣工圖和控制電氣原理圖繪制
2．管材加工和連接鍍鋅管、渡鋅鋼管的切割、套絲、連接。
3．配件和器件的安裝
完成生活定壓給水系統、消防給水系統、消防栓系統和排水系統中管路配件的安裝；完成水泵、壓力控制、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、消防探測器件的安裝、控制系統操作、各系統原理結構認知和與中控中心聯網編程操作等。
4．管道試壓與通水試驗
5．電氣設計、安裝與接線水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6．控制設計與調試
（1）手動控制操作與調試
（2）濕式報警系統工作原理認知
（3）噴淋滅火手動操作控制
（4）噴出滅火自動控制控制
（5）消防栓系統工作原理認識
（6）消防栓系統手動控制操作
（7）消防栓系統自動控制操作
（8）生活水定壓補水自動控制
（9）消防排水手/自動控制
（10）與消防聯動控制中心編程操作實訓（選配）
四、主要技術參數
1．工作電源：三相四線制AC380V±10% 50Hz；
2．消防給排水模型外形尺寸：約5m×3m×2.8m(長×寬×高)；
3．模型主框架材料：噴塑鋼；
4．整機功耗：<10KVA；
5.控制柜：約600mm×400mm×1600mm(長×寬×高)
6．裝置底部采用工字鋼底梁，加強設備承重量，上下結構模塊化安裝；
7．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
五、裝置配置
1.主要配置：

序號	器材名稱	器材規格或型號	數量	單位	備注
1	噴塑鋼架	約5m×3m×2.8m(長×寬×高)定制	1	臺
2	污水處理單元	不銹鋼水箱、定制	1	個
3	濕式報警閥組	包含延遲器、壓力開關和水力警鈴	1	套
4	水流指示器	靈敏度：15-37.5L/mim	1	只
5	玻璃球灑水噴頭	68℃溫級	2	只
6	信號蝶閥	干觸點輸出	1	個
7	消防水泵	三相AC380V,功率：1.1KW,揚程：30m,流量：1.1L/S。	1	臺
8	消防備用泵	三相AC380V,功率：1.1KW,揚程：30m,流量：1.1L/S。	1	臺
9	消防栓泵	三相AC380V,功率：1.5KW,揚程：30m,流量：1.3 L/S。	1	臺
10	消防栓備用泵	三相AC380V,功率：1.5KW,揚程：30m,流量：1.5 L/S。	1	臺
11	生活定壓補水水泵	三相AC380V,功率：0.75KW,揚程：20m,流量：1.1L/S	1	臺
12	排水泵	單相AC220V,功率：0.75W,揚程：20m,流量：1.0L/S	1	臺
13	氣壓罐	容積100L	1	個
14	消火栓	800*600	2	只
15	消防栓槍	DN16測壓水槍	2	只
16	消防水帶	20M	2	套
17	電接點壓力表	含超壓、自動控制，低壓啟動等功能	2	套
18	消防報警按鈕	接入聯動控制中心報警功能	2	套
19	消防栓按鈕	86型，紅色	2	個
20	感溫探測器	通用件	1	個
21	感煙探測器	通用件	1	個
22	電子智能控制液位顯示計		1	個
23	浮球液位傳感器	高、低兩檔	1	個
24	消防供水池	不銹鋼0.5M?\定制	1	只
25	管件配件	含單向止回閥、接頭、鋼球閘閥，三通、減壓閥、消防管道、電機接口，法蘭等。	1套

2．電氣控制柜基本配置

序號	器材名稱	器材規格或型號	數量	單位	備注
1	控制柜	約600mm×400mm×1600mm(長×寬×高)定制	1	套	配置與消防聯動中心接口
2	控制器	一用一備智能控制	2	套
3	低壓電氣	繼電器、交流接觸器、熱過載繼電器	1	套
4	空氣開關	帶漏電保護器	6	個
5	保險絲	15A	3	個
6	操作開關	2位	7	個
7	開關電源	輸出：DC24V	2	個
8	工作狀態指示燈	工作電壓：DC24V	7	只
