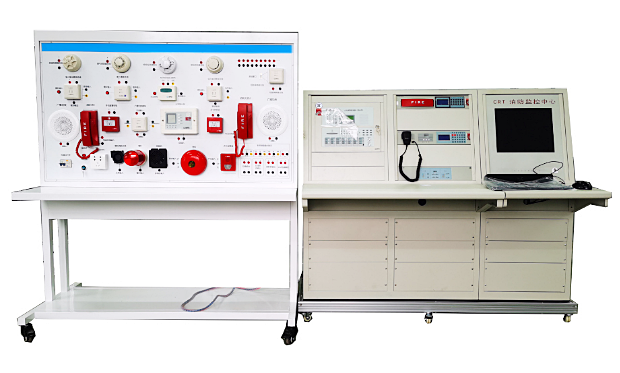

LG-XFK02型消防控制中心及火災報警聯動實訓系統

一、系統概述
LG-XFK02型 消防控制中心及火災報警聯動實訓系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。LG-XFK02型消防控制中心及火災報警聯動實訓系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。

二、設備參數及性能
（1）裝置組成：
LG-XFK02型 消防控制中心及火災報警聯動實訓系統全部器件均采用實物，整個實訓裝置主要由計算機、編程軟件、監控軟件、網絡適配器等組。
軟件系統功能，CAD平面軟件，CRT，設計軟件，CRT運行軟件，可過CAD平面設置各種消防布局圖，CRT圖形在平面圖中按實際探測器點進行配置，功能強大，運行操作方便快捷。
（2）系統實訓功能：能對整個智能樓宇消防系統進行監控,并可進行平面圖導入、畫面布局、報警點設置等。
（3）系統技術指標：
工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz
整機容量：＜1500W
控制中心臺外型尺寸： 180×95×115cm3；
演示控制實訓臺尺寸：150×65×180cm3

三、硬件參數

1、基本配置

電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：?jiǎn)蜗嘟涣麟?20V 50Hz，帶有過流保護
2.樓宇實訓臺桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有柜門，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓臺還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3、火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
4、火災顯示盤
GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5、探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11、電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
