LG-DTFD02型改變自動扶梯電動機轉向操作柜

一、產品概述
LG-DTFD02型改變自動扶梯電動機轉向操作柜能進行自動扶梯電動機轉向控制電路的裝接教學、實訓、考核，通過實訓可以讓學生快速裝接自動扶梯電動機轉向控制電路。了解其電路工作原理。老師可以根據教學需要對學生進行自動扶梯電動機轉向控制電路裝接實訓與考核使用，LG-DTFD02型改變自動扶梯電動機轉向操作實訓裝置適合高職、高專、中等職業院校開設的電梯相關專業的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。

二、實訓項目
自動扶梯電動機轉向控制電路設計與線路裝接實訓。
三、設備結構組成

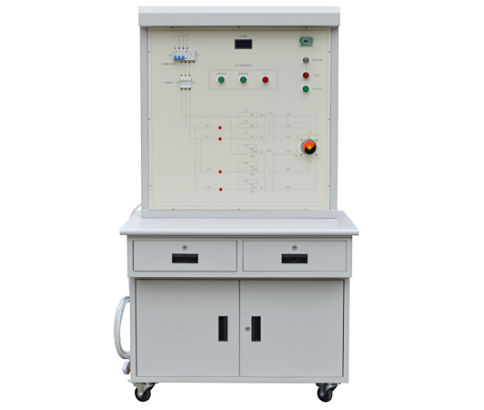

LG-DTFD02型改變自動扶梯電動機轉向實訓裝置由實訓桌和實訓臺兩部份組成。
1、實訓桌
實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。
實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小R型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度：800mm。
2、實訓臺
（1）實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、三相電動機、交流接觸器、照明日光燈、帶鎖開關、按鈕開關和安全接線柱等組成。
（2）本實訓臺本把自動扶梯電動機轉向控制電路以原理圖的形式印制在臺面上，并設計相對應的路圖設計裝接考核點，學生根據自動扶梯電動機轉控制原理正確裝接電路實訓、原理驗證，可作為學生電梯專業基礎知識掌握情況的考核使用。
（3）本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
四、設備主要配置

序號	品名	型號	數量	單位
1	三相漏開	正泰DZ47LE-32 C型	1	只
2	熔斷器	RT18-32 3P	1	只
3	三相異步電動機	JW5024	1	臺
4	IC讀寫模塊	CY-14443-C/P	1	套
5	繼電器控制板	PCB2015106	1	塊
6	開關電源	SB-104	1	只
7	數顯計時器	WR5135-CT	1	個
8	帶鎖開關	LA68F-22Y/2	1	個

五、配套工具清單

序號	品名	型號	數量	單位
1	IC卡	S50	1	塊
2	安全連線	1000mm 紅	2	條

六、技術參數

1、電源
（1）輸入電源電壓
  系統總電源電壓：三相AC（380±38）V；頻率：（50±1）Hz。
  開關電源輸入電源電壓：AC（220±22)V；頻率：（50±1）Hz。
（2）開關輸出電源電壓：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系統整機電流 ≤2A
3、整機功率≤1KVA
4、整機重量：≤100kg
5、工作環境：溫度-10℃～+40℃ 相對濕度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
  操作柜整體尺寸：1000mm*750mm*1650mm
  實訓桌尺寸：1000mm*750mm*800mm
  實訓臺尺寸：890mm*330mm*850mm
7、安全保護：安全符合國家標準
  具有漏電自動保護功能
  具有短路保護功能
