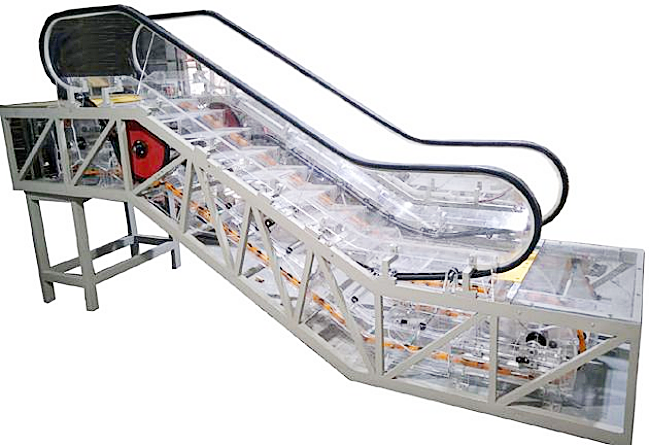

LG-DTFM01型透明自動扶梯教學模型

一、模型概述
LG-DTFM01型透明教學自動扶梯模型適用于職業院校、中職院校、電梯檢測所、物業電梯維修技能培訓、電梯技術專業學員進行自動扶梯梯級拆裝、操縱和維修保養實訓教學訓練。LG-DTFM01型透明教學自動扶梯模型采用優質方管焊接密紋噴塑組裝成扶梯桁架，梯級踏板系統、扶手帶系統、曳引機系統，設備臺架、安全檢測系統，電氣控制控制系統等。

二、技術參數
1、輸入電源：三相四線（或三相五線）AC380V±10% ，工頻50Hz；
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、扶梯尺寸：3700mm（長）×850mm（寬）×1500mm（高）；
5、提升高度：300mm；
6、控制方式：三菱FX3U-48MR、PLC或微機控制。
7、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8、整體重量：400kg
三、自動扶梯教學模型配置清單
1、主要配置

序號	名稱	主要技術指標	數量	單位	備注
1	扶梯桁架	材料：鐵質密紋噴塑	1	套	平臺周圍設有扶手
2	金屬桁架	材料：鐵質密紋噴塑	1	套	含梯路導軌
3	驅動主機	額定電壓：AC380；額定電流3.7A，電機功率：1.5KW；減速比：30：1，制動電壓DC99V。	1	套	含電機、減速箱、制動器
4	驅動鏈	節距：120mm；	2	條
5	梯級	亞克力板	1	套
6	梯級傳動鏈	亞克力板	2	條
7	張緊裝置	含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；	1	套
8	扶手帶	黑色，橡膠	2	條
9	扶手帶摩擦輪	橡膠	2	個
10	扶手導軌	金屬導軌和滾動軸承尼龍導輪組成；	2	套
11	扶手玻璃	材料：有機玻璃；厚度：10mm；	1	套
12	圍裙板	表面材質：有機玻璃；	1	套
13	控制柜	采用可編程PLC或微機控制系統	1	套
14	樓層板	表面材質：有機玻璃；	1	套
15	扶梯安全開關	常用安全保護回路開關	1	套
16	實訓工具	日常使用	1	套	詳見工具清單
17	配套資料	電氣原理圖包括動力線路、安全回路、故障顯示、接線圖等，說明書包括安裝說明、機械維保說明以及用戶使用手冊	1	套

2、配套工具清單

序號	名稱	型號/規格	數量	單位
1	卷尺	3m	1	把
2	萬用表	MF47型	1	只
3	內六角扳手（組套）	BM-C9	1	套
4	梅花開口兩用扳手	10	1	把
5	梅花開口兩用扳手	13	1	把
6	T型六角扳手	5mm	1	把
7	開口扳手	8～10	1	把
8	開口扳手	12～14	1	把
9	一字穿心螺絲批	5×75	1	把
10	十字穿心螺絲批	2×75	1	把
11	工具箱	中號	1	只
12	尖嘴鉗	6寸	1	把
13	斜口鉗	5寸	1	把
14	活扳手	300×36	1	把
15	鋼板尺	300mm	1	把

四、自動扶梯模型實訓項目
1、認識自動扶梯的組成結構名稱及作用（漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等）。
2、認識自動扶梯安裝保護裝置的作用、安裝位置、檢修。
3、自動扶梯的基本安全操作與使用；
4、梯級的拆裝操作；
5、梳齒板的調整；
6、扶手帶的張緊的調整；
7、梯級鏈張緊的調整；
8、驅動鏈的調整；
9、制動器的調整；
10、維護保養前的基本安全知識操作與；
11、日常維護保養；
12、自動扶梯緊急救援；
13、自動扶梯安全回路故障查找及排除；
14、自動扶梯安全監控電路故障查找及排除；
15、自動扶梯動力電路故障查找及排除；
16、自動扶梯控制電路故障查找及排除。
