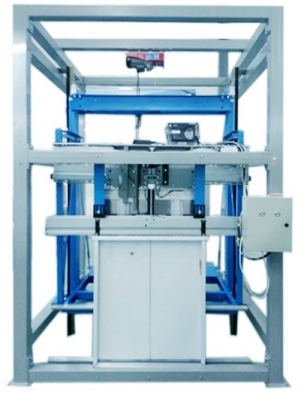

LG-DJT01型電梯(轎-廳)門系統裝調實訓平臺

一、產品概述
LG-DJT01型電梯（轎-廳）門系統裝調實訓平臺由鋼結構框架、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機等部件組成。學生根據隨機文件資料說明，在鋼結構框架上進行安裝與調整，使其符合電梯門系統相關規范要求。

二、設備功能
1、產品采用真實機構器件；
2、框架整體環氧聚塑噴涂、磷化噴塑或者噴塑處理，不外露底層材料；
3、整體外觀簡潔明了，占地空間小；
4、方便學員對門系統內部結構的認識及操作；
5、方便指導老師對于學員的操作指導及安全監管；
三、技術參數
1、電源輸入：單相三線 AC220V 50Hz；
2、工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3、門機：永磁同步變頻門機；
4、開門寬度：800mm；
5、門高度：1000mm；
6、轎門材料：不銹鋼板；
7、層門材料：不銹鋼板；
8、整機功耗：0.5kW；
9、整機重量：400kg；
10、外形尺寸：2000×1600×3000（寬×深×高）。
四、實訓項目
1、電梯層門地坎的拆裝與調整；
2、電梯層門門框的拆裝與調整；
3、電梯層門上坎的拆裝與調整；
4、電梯層門門扇的拆裝與調整；
5、門機的安裝與調整；
6、電梯轎門的安裝與調整；
7、門刀的安裝與調試；
8、電梯層轎門地坎尺寸的調整；
9、電梯門機參數的設置與調試；
10、電梯開關門的調試；
11、電梯門系統的保養；
12、層轎門聯動實訓。
五、配置清單

序號	名稱	數量	單位	備注
1	框架	1	套	整體框架由標準方形管拼接成型，表面噴漆處理
2	導軌支架	1	套	表面噴塑處理，L型、采用槽型孔，方便調節位置
3	導軌	2	套	T75-3/B
4	層門裝置	1	套	中分式，拉簧式強迫關門方式
5	層門地坎	1	套	鋁合金，含支架
6	轎門地坎	1	套	鋁合金
7	中分變頻同步門機	1	套	開門方式：中分；開門寬度：800mm；輸入電壓：單相220V -15%～20%；一體化門機控制器，含安裝支架；
8	層門門扇	1	套	不銹鋼
9	轎門門扇	1	套	不銹鋼
10	門框	1	套	不銹鋼
11	電動葫蘆	1	臺	2T
12	光幕	1	套	配套
13	門刀	1	套	成套
14	轎廂龍門架	1	套	槽鋼表面噴塑處理
15	隨機資料	1	份	實訓指導書等資料
