LG-DTFJ02型自動扶梯梯級拆裝實訓裝置

一、產品概述

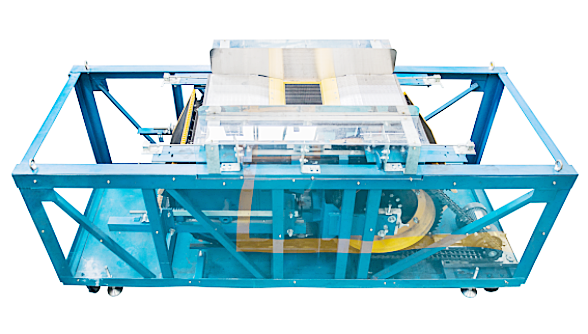

LG-DTFJ02型自動扶梯梯級拆裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。

二、產品特點
1. 整體外觀簡潔明了，占地空間??；
2. 方便學員對自動扶梯內部結構的認識及操作；
3. 方便指導老師對于學員的操作指導及安全監管；
4. 采用真實機構器件，使學生學到的與實際應用的一致。
三、技術參數
1. 工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
2. 工作電源： AC220V/380V ；
3. 額定頻率：50/60Hz；
4. 額定電流：3.5A/2.0A；
5. 額定功率：750W；
6. 額定轉速：1400/1700 r/min；
7. 梯級寬度：600 mm；
8. 減速機減速比：150：1；
9. 整機功耗：≤0.5KW；
10. 整機重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（長×寬×高）。
四、配置清單

序號	名稱	主要技術指標	數量	單位	備注
1	鋼結構框架	材料：Q235標準型鋼；表面噴漆處理	1	套
2	減速機	廠商：寧波/中大力德；型號：ZD750-S；電機功率：750W；減速機減速比：150：1；工作電壓：AC220V/380V；額定電流：3.5A/2.0A；額定轉速：1400/1700 r/min；	1	套	減速機接線方法有AC220V/380V兩種接線方法。
3	驅動鏈	品牌：蘇州/巨人動力；型號：20A-2；節距：31.75mm；	2	條
4	梯級	廠商：蘇州/全勝；型號：TJ600A；材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS；	1	套
5	梯級傳動鏈	廠商：蘇州/潤力；型號：TL133A；節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS；	2	條
6	張緊裝置	梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258；	1	套	含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；
7	控制柜	廠商：理工偉業	1	套	接觸器：施耐德；
8	移動檢修開關		1	個
9	移動行燈	DC220V	1	個
10	實訓工具		1	套	詳見配套工具清單
11	隨機資料	相關說明書及圖紙	1	套

五、配套工具清單

序號	名稱	型號/規格	數量	單位	備注
1	卷尺	3m	1	把
2	內六角扳手（組套）	BM-C9	1	套
3	全拋光梅花開口兩用扳手	10	1	把
4	全拋光梅花開口兩用扳手	13	1	把
5	全拋光梅花開口兩用扳手	16	1	把
6	全拋光梅花開口兩用扳手	18	1	把
7	T型六角扳手	5mm	1	把
8	開口扳手	8～10	1	把
9	開口扳手	12～14	1	把
10	開口扳手	17～19	1	把
11	一字穿心螺絲批	5×75	1	把
12	十字穿心螺絲批	2×75	1	把
13	工具箱		1	只
14	尖嘴鉗		1	把
15	斜口鉗		1	把
16	活扳手	300×36	1	把
17	鋼板尺	300mm	1	把
18	隨機文件		1	套
19	電氣原理圖		1	本

六、實訓項目
1. 梯級的拆裝操作；
2. 梳齒板的調整；
3. 梳齒前沿板的調整；
4. 梯級鏈張緊的調整；
5. 雙排曳引鏈的調整。
