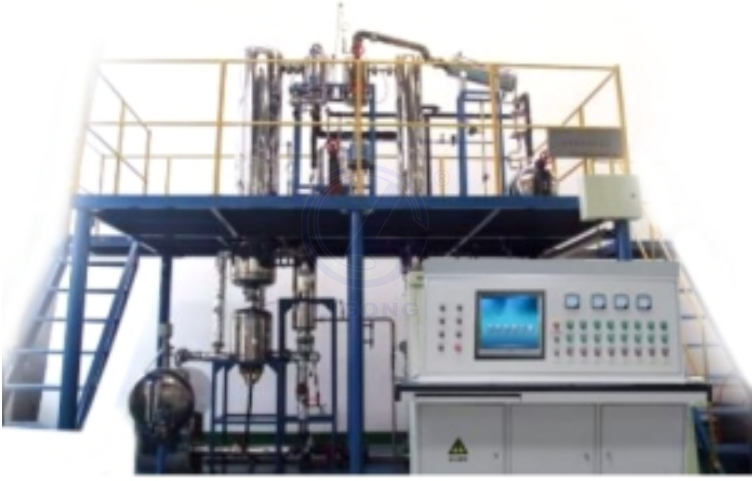

蒸發單元操作實訓裝置(工程型)

一、實訓目的
蒸發單元操作實訓裝置(工程型)可以滿足學員對危險化學品生產裝置中，化工原理蒸發單元的原理、裝置結構形式等的認識。
蒸發單元操作實訓裝置(工程型)幫助學員了解、掌握蒸發單元的驗證實驗、單元操作的實訓。
蒸發單元操作實訓裝置(工程型)提升學員對蒸發單元所涉及規范、標準、注意事項等內容的理解能力。
蒸發單元操作實訓裝置(工程型)生產工藝模擬目前實際生產，于工業化生產無縫對接，縮短學生在實際工作中的適應時間。
蒸發單元操作實訓裝置(工程型)規模達到中試裝置標準，既可用于教學實訓，也可用于教師科研及產品研發。

二、主要配置及技術參數
1.設備主體：長×寬×高3700×2000×3900mm，整機采用鋼制噴塑防腐框架，帶兩層操作平臺，一層平面方便操作、檢修、巡查，二層有安全斜梯通上并有護欄、防滑板，配套現場控制臺，并內含DCS接入口。
2.原料罐：不銹鋼，φ400×800mm，一臺。
3.溶液預熱器：不銹鋼，一臺。
4.升膜式蒸發器：不銹鋼，φ273×2100 mm，一臺。
5.二次蒸汽分離器：不銹鋼，φ250×480mm，一臺。
6.冷凝器：不銹鋼，水冷，φ200×780 mm，一臺。
7.汽水分離器：不銹鋼，φ100×200mm，一臺。
8.冷凝液儲罐：不銹鋼，φ350×780mm，一臺。
9.濃縮液產品儲罐：不銹鋼，φ300×460mm，一臺。
10.緩沖罐：不銹鋼，φ300×680mm，一臺。
11.溫度檢測點：8點
12.壓力檢測點：2點。
13.流量檢測點：2點。
14.液位檢測點：3點。
