汽車ABS控制器示教板

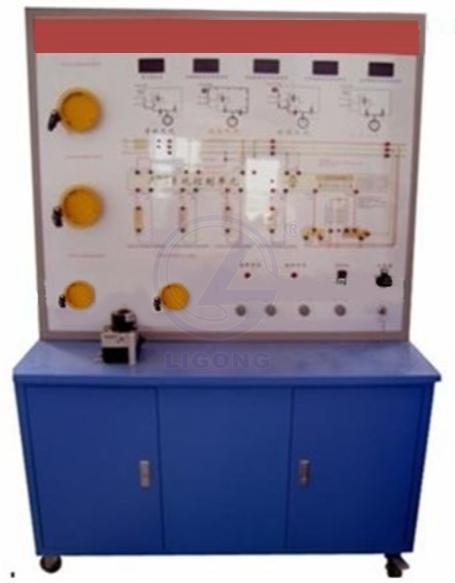

　　汽車ABS控制器示教板選用桑塔納2000 ABS電路系統材料為基礎制作,模擬汽車行駛與制動,演示ABS電路系統的工作過程;本示教板功能齊全、操作方便、安全可靠。

(一)結構組成
ABS控制單元、ABS電磁閥總成、輪速傳感器、制動開關等。檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
(二)功能特點
1,面板上繪有完整的ABS電路系統原理圖。設有檢測端子,可通過儀器儀表檢測傳感器,執行器等各種信號參數如電壓、電阻、頻率等
2,操縱開關及按鈕,可真實演示ABS電路系統的工作過程。
3,數顯表顯示各傳感器信號電壓值。
4,發光二極管顯示電磁閥狀態。
5,故障模擬系統可模擬實際運行工況,設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6,系統匹配等操作。
7·汽車油漆高溫烤漆處理;加裝交流電源漏電保護裝置;轉動元器件外加裝防護裝置。
8.底架部分采用實驗桌,臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等,表面采用烤漆工藝,帶自鎖腳輪。
9,裝有診斷座,可讀取故障碼與數據流等
(三)技術參數
外形尺寸: 1240mmx550mmx1850mm (長x寬x高) ;
電源: 220V交流電壓;
工作電壓: 12V直流電壓;
工作溫度:-50℃~50℃
