網絡型數控車床綜合技能實訓智能考核系統(華中)

一、產品介紹

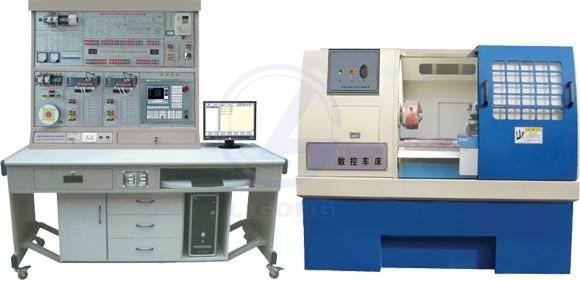

　　1、網絡型數控車床綜合技能實訓智能考核系統(華中)由數控車床實訓臺和加工型數控車床實物組成，不僅可作為數控車床電氣故障的維修實訓設備，也可作為數控車床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床編程與加工操作等多項功能。

　　2、學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實驗操作。

　　3、完全采用工業化的器件，開放式結構，將一臺數控車床的電控系統在實訓臺上進行分解展示；模塊化結構設計，并設計有電氣柜，便于實現數控車床各個環節的實訓教學。

　　4、設計有專門的故障設置區和排故操作單元，可設置數控車床的典型的電氣故障。在實訓臺有LCD點陣圖滾屏顯示故障代碼，具有數控車床的故障維修考核功能。

　　5、加工型數控車床，可對鋼材、鐵、銅等材料進行實際車削加工。

二、配置與功能

　　1、控制屏采用鐵質雙層亞光密紋噴塑結構。

　　2、采用華中HNC-21T數控系統。

　　3、X/Z進給軸均采用交流伺服電機驅動。

　　4、主軸電機由變頻器進行無級調速。

　　5、電氣柜，裝有保險絲、空氣開關、繼電器、交流接觸器等低壓電氣元件。

　　6、電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制，電壓表監控電網電壓。

三、技術性能

　　1、輸入電源：三相四線380V±10% 50Hz

　　2、裝置容量：＜6KVA

　　3、實訓臺外形尺寸： 1800mm×700mm×1890mm

四、YYCK6140型數控車床技術參數

　　◆床身最大回轉直徑：400mm

　　◆三爪卡盤：200 mm

　　◆電動刀架：四工位

　　◆主軸電機功率：5.5KW

　　◆主軸最高轉速：2000rpm

　　◆外形尺寸：189×l06×146cm

　　◆機床凈重：1400Kg

五、部分實訓項目

　　1、數控車床電氣系統的設計

　　2、數控系統的參數設置與調整

　　3、輸入輸出接口實訓

　　4、機床參考點的調試

　　5、伺服電機驅動單元的調試與應用

　　6. 變頻器的調試、參數設置與應用

　　7、電動刀架控制實訓

　　8、數控系統的通訊

　　9、數控車床故障診斷與維修

　　10、數控系統的操作與編程

　　11、數控車床加工實訓
