數控銑床綜合實訓系統(西門子)

一、產品介紹

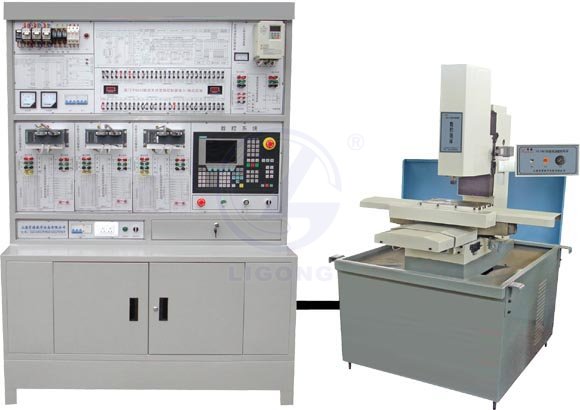

　　1、數控銑床綜合實訓系統(西門子)由數控銑床實訓臺和數控銑床實物組成，不僅可作為數控銑床電氣故障的維修實訓設備，也可作為數控銑床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床編程與加工操作等多項功能；
　　2、學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實訓操作；
　　3、完全采用工業化的器件，將一臺數控銑床的電控系統的每一環節在實訓臺上進行分解展示；
　　4、模塊化結構設計，并設計有強電柜，便于實現數控銑床各個環節的實訓教學；

二、產品結構
　　1、控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板；
　　2、數控系統單元：采用西門子802C數控系統；
　　3、驅動模塊：X/Y/Z進給軸均采用伺服電機驅動；
　　4、主軸模塊：主軸電機為三相異步電機，由三菱變頻器進行無級調速。
　　5、設計有專門的故障設置區和排故操作單元,具有數控銑床的故障維修考核功能。
三、技術性能
　　1、輸入電源：三相四線380V±10% 50Hz
　　2、工作環境：溫度-10℃～+40℃
　　3、裝置容量：＜4KVA
　　4、外形尺寸：1370mm×600mm×1890mm
四、數控銑床技術參數
　　◆工作臺面積：280×160mm
　　◆三向行程（X/Y/Z）：250×160×180mm
　　◆刀柄形式：彈簧夾頭ER16
　　◆主軸電機功率：0、55kw
　　◆主軸轉速：100～3500rpm
　　◆外形尺寸：93cm×88cm×160cm
　　◆機床重量：350Kg
五、實訓項目
　　1、數控銑床電氣系統的設計
　　2、數控系統的初始化
　　3、數控系統的參數設置
　　4、輸入輸出信號的使用
　　5、機床參考點的設置
　　6、進給驅動單元的調試與應用
　　7、主軸變頻器的調試與應用
　　8、數控系統的通訊
　　9、PLC編程及應用
　　10、數控銑床故障診斷與維修
　　11、數控銑床編程操作與加工。
