機構運動創意組合測試分析實訓臺

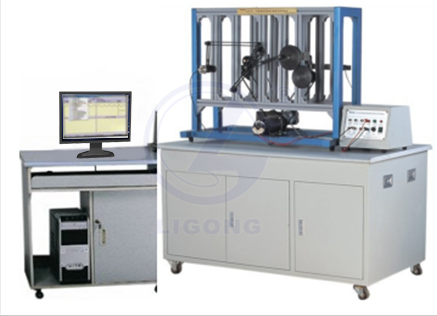

機構運動創意組合測試分析實訓臺是專門為高等院校本科及?？茖W(xué)生進行機構運動系統方案創新設計，培養學生的綜合能力、創新能力和實踐動手能力而研制的一種新型的綜合實驗臺。該實驗臺設計精巧，構件尺寸精度較高，結構穩定，機構運動可靠，使學生能較好完成從機構運動方案創新設計，機構的拼裝、機構運動參數分析全部實驗過程。該實驗系統配有我公司自行研制開發的機構運動虛擬仿真軟件，可顯示各種機構虛擬運動規律。(教學設備|教學儀器)

一、功能與特點：
1、實驗臺由平臺、機架、電動機、傳動部件、桿、間隙輪、齒輪、齒條、棘輪、槽輪、凸輪等基本構件組成。
2、實驗臺機架高度及桿長均可調節，用于組裝機構的零件通用性好，種類少，模塊化設計，提高了機構方案拼裝效率，方便學生實驗操作和教師對實驗臺的管理。
3 、在該實驗臺上可以拼裝出各種平面機構運動方案 40 余種。
4 、實驗臺配有帶 40 種虛擬機構運動仿真軟件，方便學生組裝實物運動。
二、主要技術參數：
實驗臺配置：計算機 1 臺 ( 內含機構運動仿真軟件 1 套 ) 。
實驗臺機架數量： 1 臺 / 套
交流帶減速器電機：功率 N=90W 220V 輸出轉速 n=10 轉 / 分
電源：?jiǎn)蜗?220V 、 50HZ
實驗臺機架外形尺寸： 1000 × 350 × 650mm ( 長×寬×高 )
實驗桌外形尺寸： 1600 × 600 × 720 mm ( 長×寬×高 )
