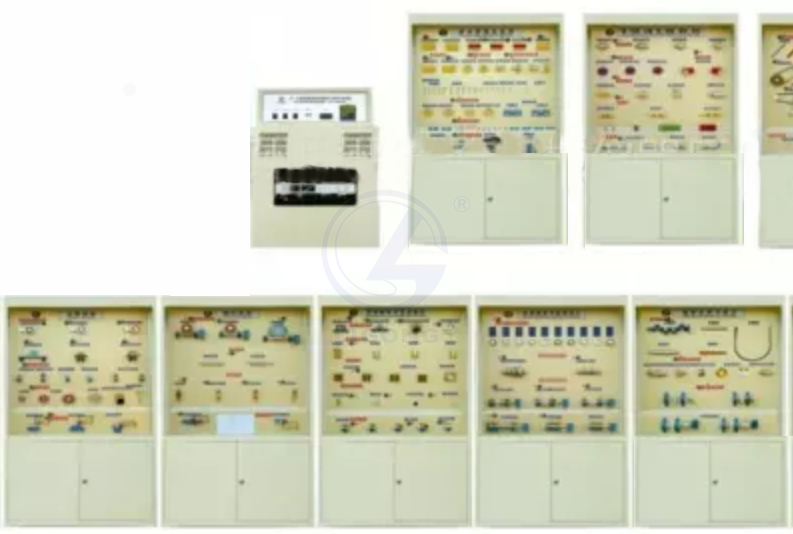

精選型機械設計陳列柜(10個分柜,帶智能語音講解)

精選型機械設計陳列柜(10個分柜,帶智能語音講解)制作材料為1.2mm冷軋鋼板,表面噴塑制作,柜內陳列板為超豪華鋁塑板,柜內模型鋁合金精制。模型加工面不油漆實行加工后的本色，非加工面進行油漆分色。柜內裝有每個模型機構簡圖及說明圖表，用先進彩噴制作，清晰分明。
1、        全套陳列柜有35種以上模型由微機驅動，并可實現手動驅動單柜控制盒按鈕和單板機驅動兩種方式。
2、        模型與陳列柜板面，用鋁套固定，各轉動軸和支承軸采用鋁棒精制。
3、        各模型由微機驅動，用指示燈作為工作順時導向指示。
4、        講解詞錄為CD光碟，由VCD機播放。
5、        主控臺上單板機控制每柜的指示燈作為工作順序的導向指示，也能控制模型的動作，并與講解詞實現同步。
6、        柜上部裝有日光燈照明，柜內有模型名稱。
7、        金屬件表面作了防銹處理，金屬件12年內不老化。
8、        陳列柜玻璃，日光燈都有我廠負責配置好。
其它配置，微電腦VCD程控系統，微電腦（單片機）控制板1塊，課介詞光碟1張，VCD影碟機1臺，功放音響1套。
（1）          帶減速器微電機：功率N=5W 轉速n=15轉/分。
（2）          解說詞功放效果100m²房間聲音洪清楚。
（3）          電動模型連續運行1小時無卡死現象。
（4）          輸入電壓：交流220V±10%   400W

精選型機械設計陳列柜(10個分柜,帶智能語音講解)
柜螺紋聯接及應用
一、螺紋類型	4)開口銷與六角槽螺母
1）普通螺紋精牙	5)串聯鋼絲
2）普通螺紋細牙	五、提高強度措施
3）圓柱管螺紋	1）腰狀桿螺栓
4）圓錐管螺紋	2）空心螺栓
5）圓錐螺紋	3）軟墊片密封
6）矩形螺紋	4）密封環密封
7）梯形螺紋	5）懸置螺母
8）鋸齒形螺紋	6）懸置螺母
二、螺紋聯接基本類型	7）環槽螺母
1）螺本聯接	8）內斜螺母
2）雙頭螺柱螺接	9）特殊螺母
3）螺釘聯接	10）卸載槽
4）緊定螺釘聯接	11）卸載過渡結構
5）地腳螺栓聯接	12）球面墊圈
三、標準聯接體	13）腰環螺栓聯接
1）六角頭螺栓	六、螺旋傳動應用
2）螺栓	1）螺旋傳動運動形式
3）螺釘	2）桌虎鉗
4）緊定螺釘	3）螺旋千斤頂
5）六角螺母
6）墊圈
四、螺紋聯接防松裝置
1）對頂螺母
2）彈簧墊圈
3）自鎖螺母
第二柜鍵、花鍵、無鍵、銷、鉚接、焊接、膠接	第三柜帶傳動
第二柜鍵、花鍵、無鍵、銷、鉚接、焊接、膠接	第三柜帶傳動
一、鍵聯接	一、帶的各種類型
1）平鍵聯接	1）圓帶
2）半圓鍵聯接	2）平支帶
3）楔鍵聯接	3）V型帶
4）切向鍵聯接	4）活動V型帶
二、花鍵聯接	5）帆布帶
1）矩形花鍵聯接	6）同步帶
2）漸開線花鍵聯接	7）多楔帶
3）三角形花鍵聯接	8）平膠帶
4）無鍵聯接	二、帶傳動的類型
三、銷聯接	1）平行帶傳動
1）圓銷聯接	2）V型帶傳動
2）圓錐銷聯接	3）同步齒型帶傳動
3）槽銷聯接	三、帶的張緊裝置
4）開口銷聯接	1）張緊輪裝置
四、鉚接	2）滑道式定期張緊裝置
1）搭接縫	3）自動張緊裝置
2）單蓋板對接縫	四、帶輪結構
3）雙蓋板對接縫	1）實心式
五、焊接	2）腹板式
1）搭接填角焊縫	3）孔板式
2）對接焊縫	4）輪輻式
3）邊緣焊縫
六、膠接
1）膠接組合蝸輪
2）螺紋接套與管件膠接
3）蒙皮與型材膠接
4）蜂窩結構填件
第四柜鏈傳動	第五柜齒輪傳動
第四柜鏈傳動	第五柜齒輪傳動
一、鏈傳動的類型	一、齒輪傳動基本類型
1）平行傳動	1）圓柱直齒輪傳動
2）偏置傳動	2）圓柱斜齒輪傳動
二、鏈輪結構	3）人字圓柱齒輪傳動
1）整體式	4）齒輪齒條傳動
2）孔板式	5）直齒圓錐齒輪傳動
3）齒圈式	6）曲線圓錐齒輪傳動
4）螺栓聯接式	二、齒輪失效形式
5）鏈傳動動力特性	1）輪齒拆斷
三、鏈傳動張緊裝置	2）齒面的磨損
1）元齒滾輪張緊	3）齒面的點蝕
2）壓板張緊	4）齒面的膠合
3）自動張緊	5）齒面的塑性變形
	三、齒輪結構
	1）實心式
	2）復板式
	3）帶加強肋的復板式
	4）輪輻式
	5）組裝式
	6）齒輪軸式
	四、齒的受力分析
	1）直齒
	2）斜齒
	3）錐齒




第六柜蝸桿傳動	第七柜滑動軸承與潤滑密封
第六柜蝸桿傳動	第七柜滑動軸承與潤滑密封
一、蝸桿傳動的類型	一、向心滑動軸承
1）蝸桿傳動	1）對形式滑動軸承
2）圓弧蝸桿傳動	2）整體式滑動軸承
3）錐蝸桿傳動	3）帶錐形表面軸套的軸承
二、蝸桿結構	4）扇形塊可傾軸及軸承
1）銑制蝸桿	二、推力滑動軸承
2）車制蝸桿	1）實心式
三、蝸輪結構	2）單環式
1）齒圈式	3）空心式
2）螺栓聯接式	4）多環式
3）副本澆鑄式	三、軸瓦結構
4）拼鑄式	1）整體式
四、受力分析	2）割分式
1）蝸桿受力分析	四、潤滑與密封
2）蝸輪受力分析	1）針閥式油杯
	2）油環潤滑
	3）旋蓋式注油杯
	4）壓注油杯
	5）氈圈密封
	6）皮圈密封
	7）密封環密封







第八柜滾動軸承與裝置設計	第九柜軸的分析與設計
第八柜滾動軸承與裝置設計	第九柜軸的分析與設計
一、滾動軸承主要類型及代號	一、軸的類型
二、直徑系列與寬度系列	1)曲軸
三、軸承裝置的典型結構	2）直軸
1）兩端單向固定支承	3)階梯軸
2）一端固定一端游動支承	4)空心軸
3）兩端游動支承	二、軸上零件定位
4）蝸桿支承結構	1）利用套筒及圓螺母定位
5）7000型正裝	2）利用堅定螺釘定位
6）7000型反裝	3）利用彈簧擋圈定位
	4）利用圓錐形軸端定位
	三、軸的結構設計
	1）結構設計a
	2）結構設計b
	3）結構設計c
	4）結構設計d



第十柜聯軸器與離合器
第十柜聯軸器與離合器
一、剛性聯軸器
1）凸比緣式聯軸器
2）十字滑塊聯軸器
3）萬向聯軸器
二、彈性聯軸器
1）彈性圓柱銷聯軸器
2）圓柱銷聯軸器
3）撓性爪型聯軸器
4）星形彈性聯軸器
5）橡膠套筒聯軸器
三、離合器
1）牙嵌式離合器
2）滾柱式定向離合器
3）多盤摩擦離合器
4）滾珠安全離合器
