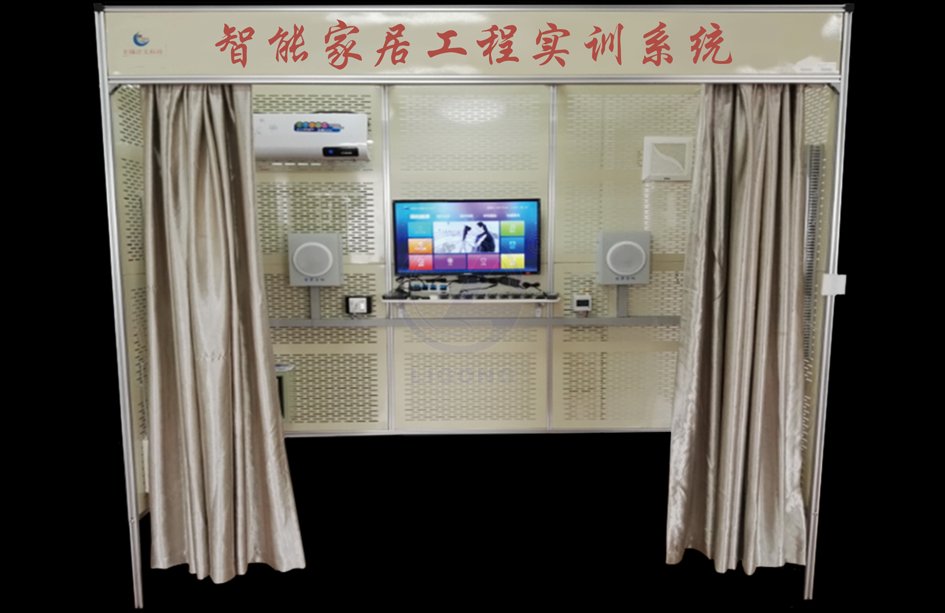

智能家居工程系統實訓室(工程型)

一、系統簡介
智能居實訓系統(SealOT-EE-SH-01) ,以智能家居行業為背景,對智能家居中多個子系統進行安裝調試操作,培養學生的工程技能,使其能夠搭建相對復雜的物聯網應用系統,并對工程崗位的工作有初步認知。
該系統綜合運用傳感器采集、無線傳感器網絡、自動控制、嵌入式系統開發、網絡通信、Android移動應用開發、Web應用開發等物聯網技術,將家居環境傳感器、終端控制器、家用電器、家居網關等集成,實現家居生活環境的自動監測、自動調節、安防報警、視頻監控、遠程監控等功能,貼近實際智能家居系統,為物聯網專業教學提供了一個完備的工程應用實訓系統。
智能家居工程系統實訓室(工程型)具有感知層、網絡層、應用層三層體系結構。
感知層主要包括溫濕度、光線、二氧化碳、雨雪等各種傳感器節點,以及空調扇、照明燈、窗簾、電視、多媒體播放器、電磁閥、警笛等控制設備,實現家居環境參數的實時監測、家電設備的狀態檢測、以及自動化調節。
網絡層包括無線傳感器網絡和接入網絡。無線傳感器網絡采用ZigBee,負責感知層傳感器節點、控制器節點與網關之間的數據·通信,由網關匯聚信息。接入網絡可使用以太網、WIFI、4G任一種,負責網關與云服務平臺之間的數據交互,將匯聚的感知層設備信息接入到云服務平臺。
應用層主要設計面向用戶,具有多種訪問終端,如本地網關、Veb客戶端、Androi客戶端等,運行智能家居監控端軟件系統,實現環境參數采集、安防報警、家電控制、能源監控、可視門禁、影音娛樂、遠程監控等功能。

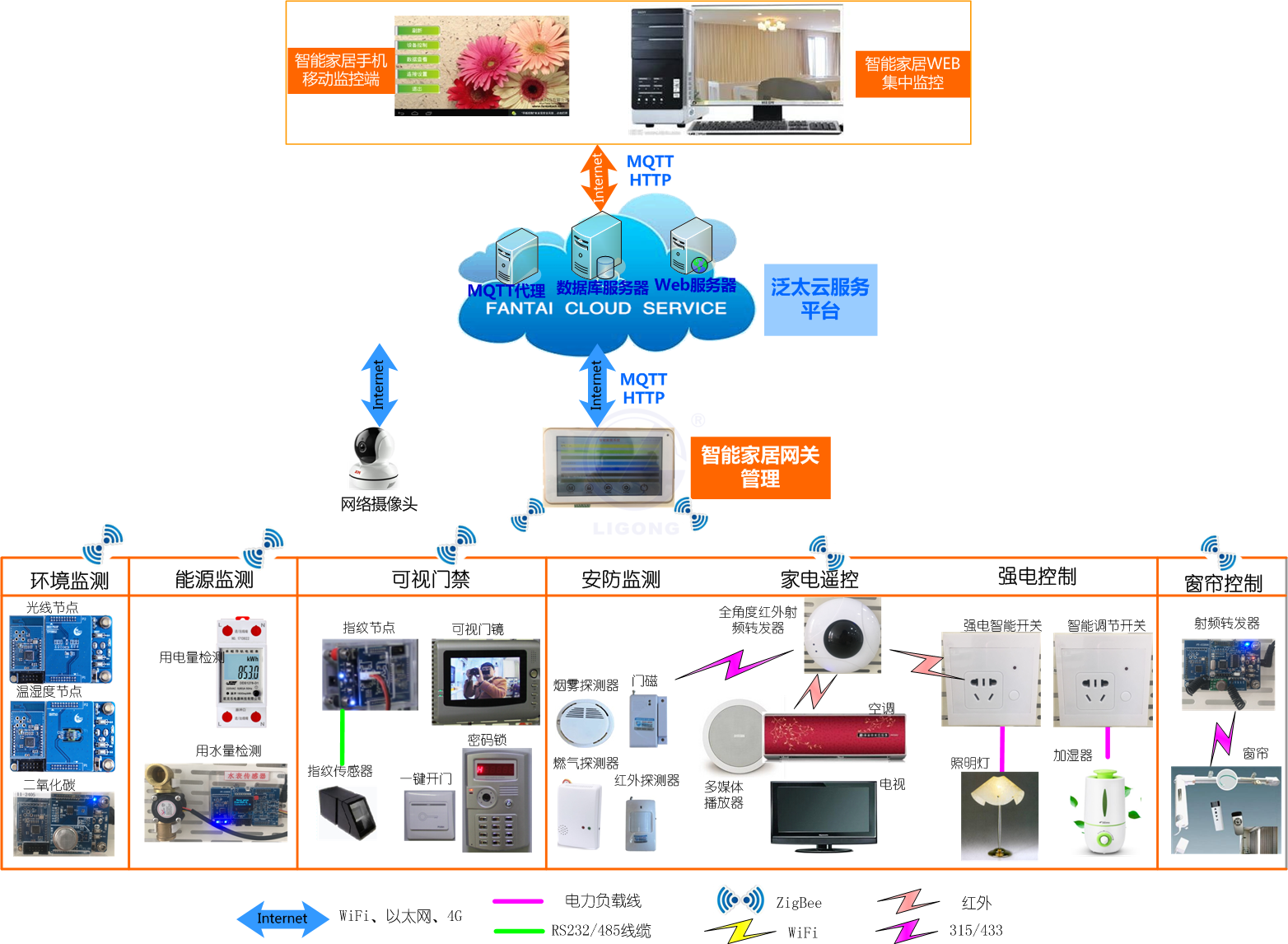

二、系統整體架構如圖所示:
