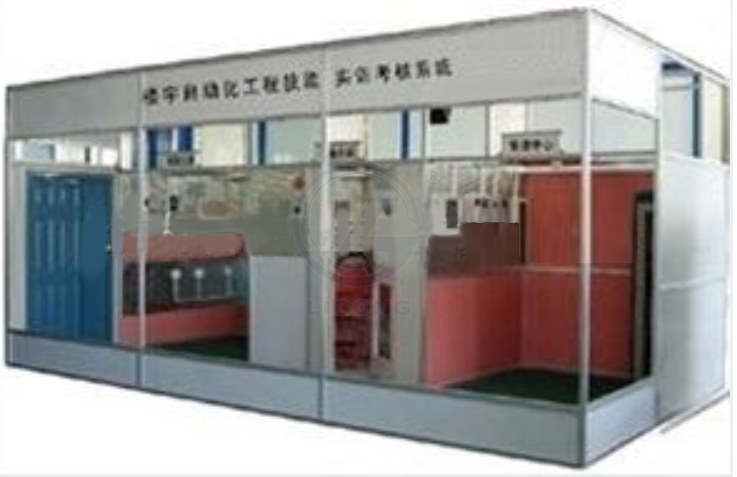

樓宇自動化工程技能實訓系統(工程型)

一、概述
樓宇自動化工程技能實訓系統(工程型)是一套為職業院校,職業教育機構研制的“智能樓宇自動化應用技術”專業配套的綜合實驗、實訓設備。設備以當前樓宇自動化技術實際應用為基礎，并將實際與教學相結合，構建綜合教學，集成了以下幾個部分的內容：
○對講門禁系統（可視門禁系統、非可視門禁系統）；
○安防系統；
○消防系統；
○視頻監控系統；
○綜合布線系統；
○DDC
系統穩定可靠，結構合理清晰，完全滿足于各類大中專院校、中職學校的教學實驗、實訓考核、課程設計和畢業設計。

二、系統特點
樓宇自動化綜合實訓系統的主體結構由活動網孔板制成的房間和樓道模型，包括：
1.模擬房間：2套模擬房間，分別模擬住戶機房或者兩個住戶，房間提供了4個墻面（加頂墻）和1扇門的安裝范圍，樓道安裝消防設施和樓道監控設施。
2.模擬住戶：用于安裝“對講門禁系統”、“安全防衛系統”、“視頻監控系統”、“消防系統”、 “綜合布線系統”、“DDC”。
設備直觀：主要設備均采用直接外露的安裝形式，設備可以更加直觀的展現在學生面前，縮短了學生從教室到工業現場的過渡和適應時間。
結構靈活：系統為兩層房間式結構，全鋁合金結構，系統使用更加靈活，可滿足實驗和實訓等多種內容要求。
設備開放性、擴展性強：教師可以根據自己的教學需要方便、快速的更換主要設備。
貼近現場實際：該設備的實訓內容均為工業現場主流技術應用，適應當今樓宇自動控制技術的發展，可以滿足學生做實驗、課程設計，畢業設計的需要和學校承接工程之需求。
突出實訓：系統采用全鋁合金結構、網孔板固定的方式，能夠方便的進行各種小型工程項目設計，充分鍛煉學生的動手能力和解決問題的綜合能力。學科延展性強：該實訓裝置可以滿足大、中專及技術類院校的《樓宇自動化技術》、《樓宇自動化技術與應用》、《樓宇自動化技術與工程》、《智能建筑樓宇自控系統》等相關課程的教學實訓要求。
短路保護：電源部分任何兩相有接觸，即切斷電源。
過載保護：過載就是負荷過大，超過了設備本身的額定負載，產生的現象是電流過大，用電設備發熱，線路長期過載會降低線路絕緣水平，甚至燒毀設備或線路；
漏電保護：電源部分有漏電現象，電流超過一定值，即切斷電源。
連接線及插座：全封閉結構，使用安全、可靠、防觸電。
接地保護：保護接地就是把電氣設備的金屬外殼用足夠粗的金屬導線與大地可靠地連接起來。總體電源輸入：AC220V，第三方式接地。
直接電源輸出：萬能三插，AC220V。
受控控制方式：開關、運行、停止（鎖定）按鈕。
受控保護方式：16A單相漏電保護開關、直流開關電源。
受控電源輸出：大安全型插拔接口，AC220V_1.5mm2、DC24V_0.75mm2、DC18V_0.75mm2、DC12V_0.75mm2。
直流電源功率：DC24V_6A、DC18V_8A、DC12V_12A。
總線連接接口：小安全型插拔接口，0.25mm2，zui大容量8位。
電腦網絡接口：RJ45超五類屏蔽（10/100Mbps）。
外形尺寸：5920mm*3380mm*2740mm
三、系統分項模塊介紹
（1）可視門禁系統

序號	名稱	數量	技術參數
1	對講門口機	1	攝像頭：1／3〃CCD zui低照度：0LUX 環境溫度：-40℃～55℃ 相對濕度：45%～95%
2	多功能壁掛室內分機（彩色）	1	攝像頭：1／4〃CCD zui低照度：0LUX環境溫度：-40℃～55℃ 相對濕度：45%-95%
3	電控鎖	1	境溫度：-40℃～55℃
4	數碼彩色可視室外主機	1	環境溫度：-40℃～55℃ 相對濕度45%-95%

（2）非可視門禁系統

序號	名稱	數量	技術參數
1	普通室外主機	1	環境溫度：-40℃～55℃ 相對濕度：45%-95%
2	黑白室內機	1	環境溫度：-40℃～55℃ 相對濕度：45%-95%

（3）安防系統

序號	名稱	數量	技術參數
1	對射	1	zui大探測距離：300M 工作電壓：DC12V 使用溫度范圍：-25度~55度應答速度：繼電器接點輸出1C/觸點容量ACDC30V 0.5Max
2	紅外探測器	1	相對濕度：≤95﹪RH（40 + 2℃）環境溫度：-40℃～70℃ ℃ 工作電壓：18V~32VDC V
3	聲光報警器	1	防爆標志：ExdⅡCT6和ExdⅡBT6 溫度范圍：－30℃～＋50℃ 相對濕度：≤95％大氣壓力：80～110KPa 電源電壓：DC24V 報警時工作電流：≤300mA 聲響強度：≥110dB
4	門磁	1	工作電壓：DC12V，工作電流：靜態3uA,報警6mA 發射頻率：315/433MHZ 發射距離：300米（無障礙開闊地）
5	鎖	1

（4）消防系統

序號	名稱	數量	技術參數
1	火災報警控制器	1	AC220V +10% -15% 50Hz 巡檢周期 2.8秒 DC24V 2.4Ah（標準型）溫度 - 10…+60℃ 濕度 ≤95%(40±2℃) 線制：總線制
2	點型感溫火災探測器	1	探測器類別：A1R 電壓：總線24V 監視電流≤0.6mA 報警電流≤1.8mA 編碼方式：十進制電子編碼外殼防護等級：IP33
3	智能光電感煙探測器	1	聯網型煙感，DC9V-28V, 繼電器無源觸點輸出；
4	手動消火栓報警按鈕	1	環境溫度：-20℃－ +55℃ 報警電流：≤ 3mA 工作電壓：24VDCV 相對濕度：40－92±3%(40±2℃)
5	總線隔離器	1	工作電壓：總線24V 使用環境：溫度：-10℃～+50℃ 相對濕度≤95%，外殼防護等級：IP30
6	火災顯示盤(液晶顯示)	1	環境溫度：－10℃～＋50℃ 環境濕度：≤95％（40±2℃）電源：主電為交流220V+10％－15％，DC24V／7Ah電池作為備電
7	輸入模塊	1	工作電壓：總線24V 使用環境：溫度：-10℃～+50℃ 相對濕度≤95%，外殼防護等級：IP30
8	編碼單輸入/出模塊	1	工作電壓：總線24V 使用環境：溫度：-10℃～+50℃ 相對濕度≤95%，外殼防護等級：IP30
9	終端模塊盒	1	工作電壓：總線24V 使用環境：溫度：-10℃～+50℃ 相對濕度≤95%，外殼防護等級：IP30
10	消防應急廣播主機	1	工作電壓:DC24V 帶速:4.76cm/s±3% 保險絲容量:2A 工作溫度:-10…+60℃ 相對濕度:≤95%(40±2℃)
11	智能總線制消防主機	1	工作電壓：DC24V±10% （2）工作電流≤0.5A （3 允許消防分機環路電阻阻：<1000歐姆（4）頻率范圍：300～3400Hz （5）串音電平：<-60dB （6）傳輸損耗：<5dB （7）使用環境：溫度：0℃～+40℃
12	總線制消防分機	1	工作電壓：DC24V±10% （2）工作電流≤0.5A （4）頻率范圍：300～3400Hz （5）串音電平：<-60dB （6）傳輸損耗：<5dB （7）使用環境：溫度：0℃～+40℃
13	廣播功放單元	1	電源12V DC，工作電流400 mA，待機電流 50 mA，工作溫度0°C - 45°C，濕度：20%-80%

（5）監控系統

序號	名稱	數量	技術參數
1	彩色監視器	1	工作電壓： AC220V +10% -15% 50Hz 使用環境：溫度：-10℃～+50℃ 相對濕度≤95%，外殼防護等級：IP30
2	矩陣主機	1	工作電壓： AC220V +10% -15% 50Hz 使用環境：溫度：-10℃～+50℃ 相對濕度≤95%，外殼防護等級：IP30
3	硬盤刻錄機	1	MPEG4數位壓縮技術，以數字信號儲存于硬盤，長時間錄像且錄像畫質清晰；可選用無線網絡來做資料傳輸；利用網絡連結來操作遠端監控功能； RS232及RS485連接埠可支援使用近端或遠端遙控；操作容易，兼具VCR及多工處理機功能；目錄顯示操作介面，支援多種語言；
4	高速球機	1	采用1/4" CCD；達到IP66防水等級；水平分辨率480線；支持多種485通迅協議球機控制地址范圍0-255；可擴展自動跟蹤模塊；內置浪涌電壓保護； zui低照度 0.7lux；自動/手動背光補償，AGC, 白平衡；
5	半球攝像機	1	1/3CCD；水平分辨率420/480線；zui低照度1.0Lux/F=1.2；經濟實用,性價比優異

（6）網絡綜合布線系統
一、系統概述
網絡綜合布線系統是智能樓宇系統的組成部分，是實現內部通訊及外部通訊的信息通路，是數據、信號交流與處理的重要環節。內部與外部各信息（語音信息、數據信息、視頻信息等）使用單位的信息交流、交換，都需要通過綜合布線與計算機網絡系統來實現。二、系統特點
整個網絡系統結構包含了綜合布線在樓宇中常見系統：工作區子系統、水平布線子系統、垂直干線子系統、管理子系統、設備間子系統。系統中采用的部件均是實際工程中比較著名的品牌，有很大的實用性和通用性。
三、基本配置
1.交換機
支持IEEE802.3 10Base-TX網絡標準，CSMA/CD協議；具有10/100 Mbps（半雙工），20/200 Mbps（全雙工）傳輸速率；LED電源指示燈、LINK/ACT/10-100M；支持UTP/STP3類型或5類電纜媒體介質；24個RJ45端口；通過FCC Part 15 Class A,CE認證。
2.程控交換機一路輸入，8路輸出，模擬空分交換制式；音頻撥號方式。
3．其它
具有配線架、理線環、電線配線箱等。
四、部分實訓項目
對講門禁系統安裝、接線和調試項目：
● 系統部件安裝
● 系統接線
● 設置可視對講門禁系統器件的相關參數
● 室外主機地址設置
● 室內分機地址設置
● ID卡分配與注冊
● 管理中心機設置
● 室外主機呼叫室內分機
● 室內分機呼叫管理中心機
● 室外主機呼叫管理中心機
● 密碼開鎖
● 室內分機主動開鎖
● 刷卡開鎖
● 可視對講軟件記錄、處理開門、報警信息
安防系統安裝、接線和調試項目：
● 系統部件安裝
● 系統接線
● 安防探測器和報警器
● 視頻監控之間聯動的參數設置、聯動編程
消防聯動系統安裝、接線、調試、編程和運行項目：
● 系統部件安裝
● 系統接線
● 通過系統模塊的參數設置和聯動編程，實現消火栓泵、排煙機、聲光報警器、消防廣播的手動操作和聯動
視頻監控系統安裝、接線和編程、調試項目：
● 系統部件安裝
● 系統接線
● 通過系統模塊的參數設置和編程，實現監視器的視頻監控和畫面切換，高速球型云臺旋轉、聚焦動作控制和報警聯動錄像
綜合布線系統安裝、布線、接線、調試、編程和運行項目：
● 系統部件安裝
● 系統接線
● 通過系統模塊的參數設置和編程，實現終端呼叫、信息插座功能測試
五、設備配置表

序號	設備名稱	技術參數及主要器件	數量	單位
1	房間模型	兩層房間式、全結構為工業鋁合金型材,美觀精致尺寸：592033802740	1	套
2	電源	系統電源：AC220V、DC24V、DC18V、DC12V	1	套
3	對講門禁系統	管理中心機、電插鎖、數碼彩色可視室外主機、多功能壁掛室內分機（彩色）、普通室外主機、普通壁掛室內分機、非接觸卡、層間分配器（四分支）	1	套
4	安防系統	家用緊急求助按鈕、紅外對射報警器、聲光報警器、紅外探測器、門磁。	1	套
5	消防系統	火災報警控制器、智能光電感煙探測器、智能電子差定溫感溫探測器、探測器通用底座、總線隔離器、可燃氣體探測器、編碼手動報警按鈕(帶插孔)、編碼單輸入/單輸出模塊、編碼消火栓報警按鈕、火警聲光警報器、廣播模塊、壁掛式緊急廣播音箱、總線制編碼消防專用模塊、CD錄放盤、150W廣播功率放大器、智能總線制消防主機、編碼器。	1	套
6	視頻監控系統	高速球云臺攝像機、彩色半球攝像機、矩陣主機、彩色監視器、硬盤錄像機	1	套
7	綜合布線系統	RJ45配線架、以太網交換機、程控交換機、配線架、單口底盒、面板、模塊、網絡模塊、墻柜、機	1	套
8	工具	電工工具、人字梯等	1	套
