中央空調模擬控制系統

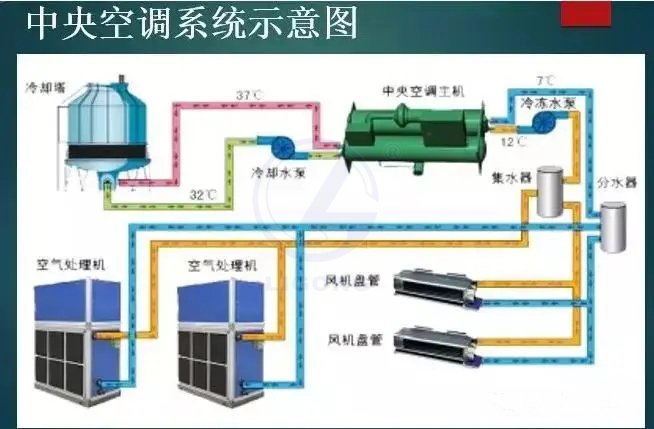

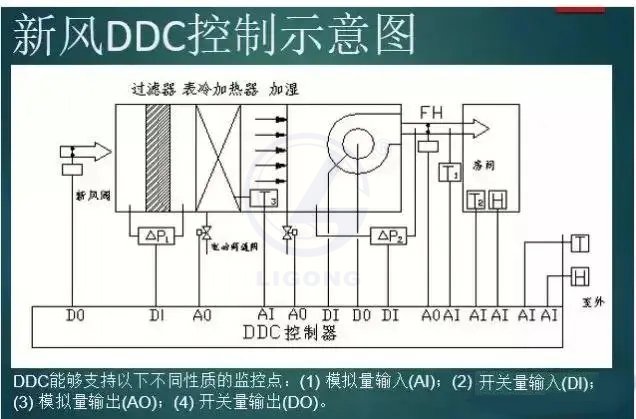

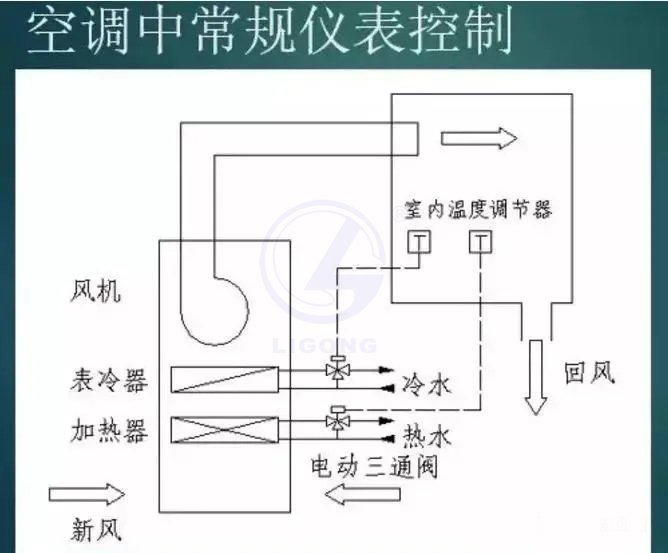

一、基本控制原理
利用PLC,DDC等控制器為控制中心，利用各類傳感器采集測量建筑 內空氣溫度，空氣濕度，水流量，空調送風風速，壓差等參數。 參數采集后，經過控制器內置邏輯程序來進行對末端設備如風閥，水 閥，變頻器等進行控制。從而控制冷熱源流量，風機轉速達到室內環 境的溫濕度氣壓要求。
暖通自控中常用的傳感器 溫度傳感器。溫度傳感器用于測量水管或風管中介質的溫度， 以此來控制相應的水泵、風機、閥門和風門等執行元件的開度。 >濕度傳感器。濕度傳感器用于測量風道中介質的濕度，以此來 控制相應的加濕閥的開度。 ◆壓力或壓差傳感器。壓力或壓差傳感器主要用來檢測水管或是 風管中的壓力和壓差，以此來控制相應的變頻器以調整水泵或 風機的轉速，或是調節比例閥門的開度。 >流量傳感器。流量傳感器主要是檢測水系統中液體的流量，以 此來控制相應水泵閥的數量。 因為它們都是傳感器，所以通常用來控制模擬量，其輸出模擬 量是0~10V或是4~20A。它們的結構是傳感器和變送器的組 合。 暖通控制中常用閥門 風機盤管電動閥。這是一種平衡式冷熱水閥，主要應用于風機盤管的 控制中 ◆ 二通螺紋線性閥。這種閥門主要應用于供熱通風和空調，也可以用于 飽和水蒸氣。 法蘭式三通閥。這種閥門主要應用于供熱與空調，也可以用于飽和水 蒸氣。它的連接方式是采用法蘭結構，閥體與閥座為一體化結構，泄 露率極低，適應的溫度為2~ 170°C。 暖通控制中常用執行器 電動閥門執行器。這種執行器適用于HVAC閥門(HVAC:采暖、通 風和空調)，內帶一個選擇正反作用插頭，用于提供模擬輸出DC 0~ 10 V的調制控制。 ◆風門執行器。這種執行器用于控制風門、通風百葉窗和VAV裝置的調 節、浮點控制，可以和標準的圓形和方形的風門連桿進行連接，被廣 泛地應用在風門的開度控制，特別是在空氣處理機和新風機組的回風 閥、排風閥、新風閥中實行PID的控制，使之形成一定的比例連鎖控制。

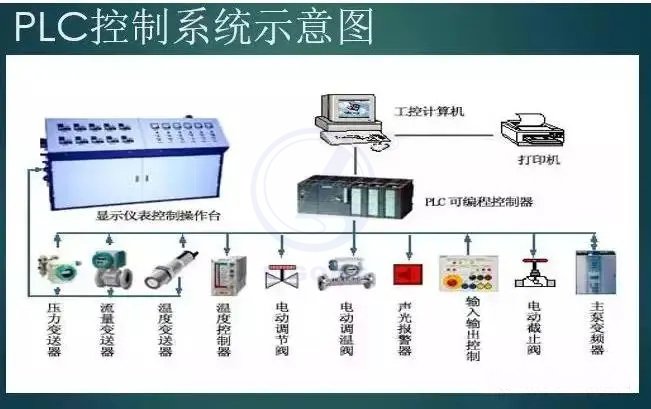

二、PLC控制器簡介

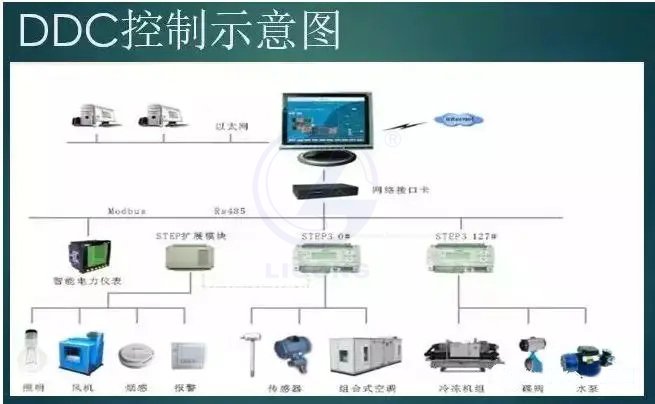

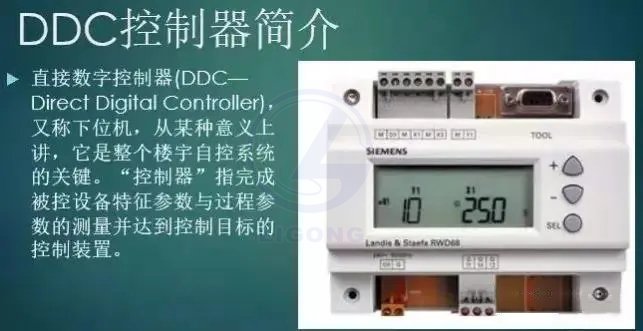

中央空調冷凍系統的控制有3種控制方式:早期的繼電器控制系統、 直接數字式控制器DDC以及PLC(可編程序控制器)控制系統。繼電器 控制系統由于故障率高，系統復雜，功耗高等明顯的缺點已逐漸被人 們所淘汰，直接數字式控制器DDC雖然在智能化方面有了很大的發展。 但由于DDC其本身的抗干擾能力問題和分級分步式結構的局限性而限 制了其應用范圍。相反，PLC控制系統以其運行可靠、使用與維護均 很方便，抗干擾能力強，適合新型高速網絡結構這些顯著的優點使其 逐步得到廣泛的應用。

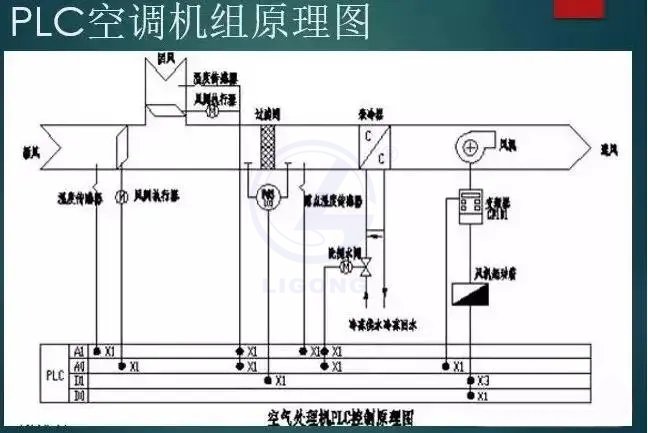

PLC控制示例 >當啟動 空氣處理機時，PLC發出控制指令。首先開戶回風 門和新風門到設定位置，然后啟動送風機，同時通過控制 變頻器，從而調節風杭的轉速。 設定值相比較后，用PID方式調節冷水電動 使送風溫度迭到安定值。 ◆送風機轉速的快慢是由回風溫度與系統設定值 用PIB方式控制變頻器，從而調節風機的轉速， 匙鱭號 回風溫度的目的。 ◆送風機轉速的快慢是由回風溫度與系統設定值相比較后， 用PIB方式控制變頻器，從而調節風機的轉速，達到調節 回風溫度的目的。 當過濾網前后壓差超出設定值時，PLC發出過濾堵塞報警 號。 自空氣處理機停止運行后，新風門、回風門和冷水電動閥 回夏到圣美登置，并吳得冷來環泵。
利用PLC,DDC等控制器為控制中心，利用各類傳感器采集測量建筑 內空氣溫度，空氣濕度，水流量，空調送風風速，壓差等參數。 參數采集后，經過控制器內置邏輯程序來進行對末端設備如風閥，水 閥，變頻器等進行控制。從而控制冷熱源流量，風機轉速達到室內環 境的溫濕度氣壓要求。
暖通自控中常用的傳感器 溫度傳感器。溫度傳感器用于測量水管或風管中介質的溫度， 以此來控制相應的水泵、風機、閥門和風門等執行元件的開度。 >濕度傳感器。濕度傳感器用于測量風道中介質的濕度，以此來 控制相應的加濕閥的開度。 ◆壓力或壓差傳感器。壓力或壓差傳感器主要用來檢測水管或是 風管中的壓力和壓差，以此來控制相應的變頻器以調整水泵或 風機的轉速，或是調節比例閥門的開度。 >流量傳感器。流量傳感器主要是檢測水系統中液體的流量，以 此來控制相應水泵閥的數量。 因為它們都是傳感器，所以通常用來控制模擬量，其輸出模擬 量是0~10V或是4~20A。它們的結構是傳感器和變送器的組 合。 暖通控制中常用閥門 風機盤管電動閥。這是一種平衡式冷熱水閥，主要應用于風機盤管的 控制中 ◆ 二通螺紋線性閥。這種閥門主要應用于供熱通風和空調，也可以用于 飽和水蒸氣。 法蘭式三通閥。這種閥門主要應用于供熱與空調，也可以用于飽和水 蒸氣。它的連接方式是采用法蘭結構，閥體與閥座為一體化結構，泄 露率極低，適應的溫度為2~ 170°C。 暖通控制中常用執行器 電動閥門執行器。這種執行器適用于HVAC閥門(HVAC:采暖、通 風和空調)，內帶一個選擇正反作用插頭，用于提供模擬輸出DC 0~ 10 V的調制控制。 ◆風門執行器。這種執行器用于控制風門、通風百葉窗和VAV裝置的調 節、浮點控制，可以和標準的圓形和方形的風門連桿進行連接，被廣 泛地應用在風門的開度控制，特別是在空氣處理機和新風機組的回風 閥、排風閥、新風閥中實行PID的控制，使之形成一定的比例連鎖控制。
二、PLC控制器簡介
中央空調冷凍系統的控制有3種控制方式:早期的繼電器控制系統、 直接數字式控制器DDC以及PLC(可編程序控制器)控制系統。繼電器 控制系統由于故障率高，系統復雜，功耗高等明顯的缺點已逐漸被人 們所淘汰，直接數字式控制器DDC雖然在智能化方面有了很大的發展。 但由于DDC其本身的抗干擾能力問題和分級分步式結構的局限性而限 制了其應用范圍。相反，PLC控制系統以其運行可靠、使用與維護均 很方便，抗干擾能力強，適合新型高速網絡結構這些顯著的優點使其 逐步得到廣泛的應用。
PLC控制示例 >當啟動 空氣處理機時，PLC發出控制指令。首先開戶回風 門和新風門到設定位置，然后啟動送風機，同時通過控制 變頻器，從而調節風杭的轉速。 設定值相比較后，用PID方式調節冷水電動 使送風溫度迭到安定值。 ◆送風機轉速的快慢是由回風溫度與系統設定值 用PIB方式控制變頻器，從而調節風機的轉速， 匙鱭號 回風溫度的目的。 ◆送風機轉速的快慢是由回風溫度與系統設定值相比較后， 用PIB方式控制變頻器，從而調節風機的轉速，達到調節 回風溫度的目的。 當過濾網前后壓差超出設定值時，PLC發出過濾堵塞報警 號。 自空氣處理機停止運行后，新風門、回風門和冷水電動閥 回夏到圣美登置，并吳得冷來環泵。
