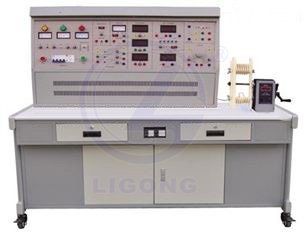

LGMRZP-1電機裝配工技能實訓裝置

一、特點
1 、LGMRZP-1電機裝配工技能實訓裝置采用模塊化的方式，進行技能訓練
2 、該實訓裝置配備相應的電機裝配工具及儀器
3 、控制屏采用實中臺結構，將測量?jī)x器固定于控制屏上
4 、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
5 、具有漏電壓、漏電流保護裝置、儀器超量稱保護裝置，安全符合國家標準

二、技術性能
1 、輸入電壓：三相四線（或三相五線）～ 380V±10% 50Hz
2 、工作環境：環境溫度范圍為 -10 ～＋ 40℃ 相對溫度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 3KVA
4 、重量： 100kg
5 、外形尺寸： 1300mm × 750mm × 1250mm
三、裝置配備
1 、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2 、實訓桌
實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。
3 、 ZP02 主控功能板配備資源
（ 1 ）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急?？刂瓢粹o。
（ 2 ）控制屏面板上設有指針式交流電壓表三只，用于監測三相輸入電源每?jī)上嘀g的線電壓。
（ 3 ）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（ 4 ）三相可調交流電源，通過 1.5KVA 三相同軸自耦調壓器進行調壓，輸出 0 ～ 450V/ 2A 。
（ 5 ）直流電源部分： 0 ～ 30V/ 2A 可調直流穩壓電源，繼電器自動換檔，多圈電位器連續調節，具有軟載止自動短路保護功能。
（ 6 ）提供直流數字電壓表一只：測量范圍 0 ～ 300V ，分 2V 、 20V 、 300V 三檔，直鍵開關切換，三位半顯示，輸入阻抗為 10M Ω ，精度為 0.5 級，具有超量程報警、指示等功能。
（ 7 ）直流數字毫安表一只：測量范圍 0 ～ 2000mA ，分 20mA 、 200mA 、 2000mA 三檔，直鍵開關切換，三位半數顯，精度 0.5 級，具有超量程報警、指示等功能。
（ 8 ）提供真有效值交流數字電壓表一只，測量范圍 0 ～ 500V ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯。
（ 9 ）提供真有效值交流數字電流表三只，測量范圍 0 ～ 5A ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯，具有超量程告警、指示及切斷總電源功能。
（ 10 ）螺口燈座及雙刀雙擲開關各一只
4 、儀器儀表
（ 1 ） 500V 等級兆歐表一只，用于測試電機繞組絕緣電阻
（ 2 ） 890B + 數字萬用表，三位半顯示
（ 3 ）鉗形電流表一只
5 、電機及拆裝工具等
（ 1 ）拆、裝等金工工具一套：拉馬、活動扳手、橡皮錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、尖嘴鉗、刮刀、塞尺、銼刀、烙鐵等。
（ 2 ）手搖電子計數繞線機一臺：數顯范圍 0 ～ 9999 匝數，計數精確、計數方便
（ 3 ）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（ 4 ）未浸漆的三相鼠籠異步電動機：額定功率 180W ，電壓 380V （ Y 接法），轉速 1400r/min 。
（ 5 ）未浸漆的他勵直流電動機：額定功率 100W ，電壓 220V ，轉速 1500r/min 。
（ 6 ）未浸漆的同步電機：額定功率 120W ，電壓 380V （ Y 接法），電流 0.35A ，轉速 1500r/min 。
四、實訓項目
（一）異步電機的裝配

1 ．異步電機繞組的嵌線和接線
① 同心式繞組嵌線
② 鏈?zhǔn)嚼@組嵌線
③ 交叉式繞組嵌線
④ 短矩雙層疊繞組嵌線
⑤ 雙層波繞組嵌線
⑥ 雙層同心繞組嵌線
2 ．絕緣浸漬處理
3 ．異步電機的定子裝配

4 ．異步電機的轉子裝配
5 ．異步電機的總裝配
6 ．機組軸線的校調
7 ．電機的機械檢查
8 ．繞組的檢查
① 繞組外觀和幾何尺寸的檢查
② 直流電阻的檢測
③ 三相繞組電流平衡試驗
④ 耐電壓試驗

（二）凸極同步電機的裝配

1 ．凸極同步電機定子裝配
2 ．同步電機定子繞組嵌線
3 ．凸極同步電機轉子裝配
4 ．凸極同步電機轉子繞組嵌線
5 ．凸極同步電機的總裝配

6 ．同步電機的機械檢查
7 ．繞組的檢查
① 繞組外觀和幾何尺寸的檢查
② 三相繞組電流平衡試驗
③ 耐電壓試驗

（三）直流電機裝配

1 ．直流電機定子裝配
2 ．直流電機定子繞組嵌線
3 ．直流電機的電樞裝配
4 ．直流電機的電樞繞組嵌線
5 ．直流電機的總裝配

6 ．直流電機的機械檢查
7 ．繞組的檢查
① 繞組外觀和幾何尺寸的檢查
② 三相繞組電流平衡試驗
③ 耐電壓試驗

五、用戶自配儀器設備
1 ．交流耐電壓測試儀、短路測試儀 2 ．烘箱、浸漆槽
