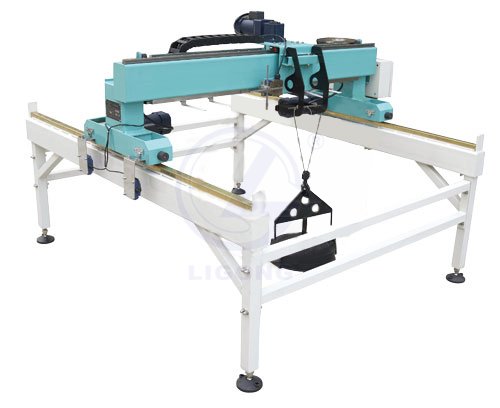

橋式起重機實訓裝置

一、概述
橋式起重機實訓裝置是一種用來起重、空中搬運重物的仿真實物設備之一，適用于工礦企業、鋼鐵化工、鐵路交通、港口碼頭、車站、倉庫以及物流周轉等相關崗位人員的培訓，也是職業院校培養起重機類專業操作及維護人才的實訓設備。該仿真實物分為電氣控制柜和仿真實物對象兩部分，電氣控制柜與仿真實物之間采用航空電纜連接。通過對仿真實物的操作，不僅可以學習橋式起重機的操作和應用，還可對電氣控制電路進行檢修操作、線路優化改造及電氣設計，為接觸大型的工業用起重機操作及電氣故障維修奠定良好的基礎。同時該設備可作為橋門式起重機司機培訓考核設備。

二、特點
本仿真設備按實物比例縮小后采用全鋼架、可拆卸結構設計
本仿真設備采用三相交流減速電機，動態特性較硬，運行采用變頻調速使其速度穩定性更好。為防止電動機異常失電造成電機失控或故障，電機采用斷電立即制動保護，設備安全可靠，接近工業現場
該仿真設備全部采用工業元器件，在接近工業現場的基礎上進行了精心的設計，方便培訓
運行時可實時采集大車運行與軌道的偏離并及時的糾正電機的轉速來調整運行的平衡
電氣控制柜中的電氣控制元器件采用網孔板、端子接線的方式安裝
在操作實訓時可空載運行訓練，也可帶載荷運行訓練
大車滾輪及滾道采用銅質材料做成，防滑耐用，美觀大方
三、技術性能
輸入電壓:三相四線（或三相五線）～380V±10% 50Hz
工作環境:環境溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量:＜1.5kVA
仿真實物對象外形尺寸:1800mm×1700mm×1300mm
電氣控制柜外形尺寸:600mm×600mm×1700mm
四、裝置組成
實訓裝置采用實物與電氣控制分開的設計模式，主要由仿真實物對象及電氣控制柜組成。
仿真實物對象主要由可拆卸鋼架結構、三相交流減速電機（帶電磁抱閘裝置）、十字限位開關、到位極限緩沖器、模擬量接近傳感器、鋼絲繩及吊鉤、提升重物、電控轉接箱、拖鏈等組成。
電氣控制柜主要由可編程控制器PLC(包含數字量和模擬量)、三相變頻器(功率0.75kW)、開關穩壓電源（DC 24V）、直插式保險絲、交流接觸器、熱繼電器、熱繼電器座、按鈕開關、遠程手持按鈕盒、接線端子排、G端子導軌、倒順開關、照明系統等組成。
五、實訓項目
可編程控制器的應用
變頻調速控制
大車平衡運動控制
空載運行訓練
帶載荷吊運訓練
帶載荷曲線運行及定點停放訓練
常見故障判斷和緊急情況下的處理方法訓練
橋式起重機安全使用與維護
