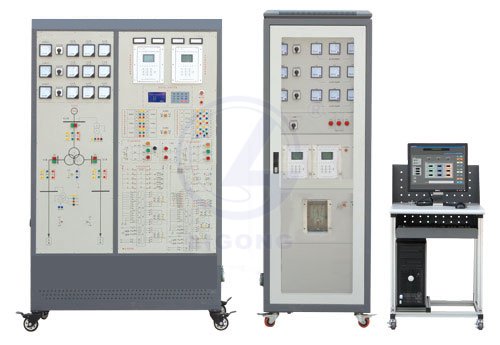

電力系統變壓器保護仿真實訓裝置

一、概述
電力系統變壓器保護仿真實訓裝置采用現代電力工程中廣泛應用的微機變壓器差動保護裝置和后備保護裝置，配以電源、三卷變壓器、互感器、故障設置等模塊。本裝置主要完成保護裝置特性測試、接線、整定、運行等方面的實訓，還可通過仿真方式掌握變壓器保護的原理及動態特性。適用于電力行業培訓，也適于職業院校、中專技校相關專業學生的實訓教學。

二、實訓項目
1. 基本實訓項目
系統正常運行及不平衡電流的測量
模擬變壓器瓦斯保護
變壓器的電流速斷保護
微機變壓器縱差動保護整定
變壓器的二次諧波制動
變壓器差動速斷保護
三繞組變壓器差動保護
Y/Y-12雙繞組變壓器差動保護
Y/△-11雙繞組變壓器差動保護
對比率制動特性的研究
雙繞組變壓器的過電流保護
三繞組變壓器的過電流保護
變壓器低電壓起動過電流保護
變壓器復合電壓起動過電流保護
中性點直接接地運行變壓器零序保護
部分中性點接地運行變壓器零序保護
雙繞組變壓器的過負荷保護
三繞組變壓器的過負荷保護
二次回路接線
二次回路調試
保護計算整定
保護動作試驗
2. 仿真項目
變壓器瓦斯保護仿真
變壓器的電流速斷保護仿真
微機變壓器縱差動保護整定仿真
變壓器的二次諧波制動仿真
三繞組變壓器差動保護仿真
雙繞組變壓器的過負荷保護
三繞組變壓器的過電流保護
3. 二次設計項目（提供設計平臺）
變壓器瓦斯保護設計
三繞組變壓器差動保護設計
變壓器的電流速斷保護設計
雙繞組變壓器的過負荷保護設計
微機變壓器縱差動保護整定設計
三繞組變壓器的過電流保護設計
變壓器的二次諧波制動設計
