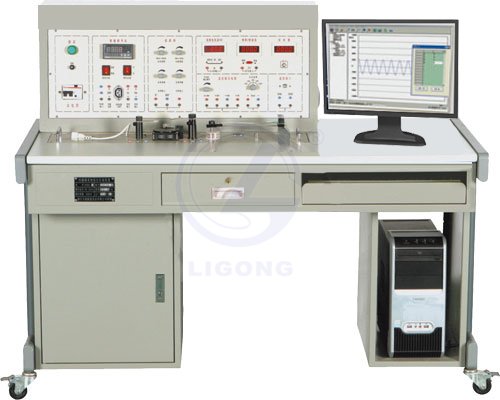

傳感器檢測技術實訓裝置（配USB數據采集卡）
傳感器檢測技術實訓裝置（配USB數據采集卡）完全采用實用的傳感器元部件，模塊化設計。緊密結合現代傳感器和檢測技術的發展，使學員對傳感器和檢測技術的現狀和未來有較為全面的了解和認識。不僅適合職業教育的檢測技術、儀器儀表以及自動控制等專業的實訓，而且也適用工業電氣、機電一體化機電設備安裝、電動電氣等方面的技術人員培訓。
一、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜0.5kVA
二、配置及技術性能
實訓裝置由主控臺、傳感器及信號處理實訓模塊、數據采集卡組成。
（一）主控臺
四組直流穩壓電源：+24V、±12V、+5V、0～5V可調，有短路保護功能
恒流源：0～20mA連續可調，*大輸出電壓12V
低頻信號發生器：1～30Hz 低頻信號；VP-P=0～17V連續可調
音頻信號發生器：1k～10kHz 音頻信號；VP-P=0～17V連續可調
數字式直流電壓表：量程0～20V，分為200mV、2V、20V三檔、精度0.5級
數字式直流毫安表：量程0～20mA，三位半數字顯示、精度0.5級，有內側外測功能
頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm
計時器：0～9999s，精確到0.1s
PID調節儀：多種輸入輸出規格，具有溫度控制和轉速控制兩種功能，內含人工智能調節以及參數自整定功能，先進控制算法
（二）實訓模塊：
溫度傳感器實訓模塊
轉速傳感器實訓模塊
液位/流量傳感器實訓模塊
金屬應變傳感器實訓模塊
氣敏、濕敏傳感器實訓模塊
紅外傳感器實訓模塊
超聲位移傳感器實訓模塊
增量式編碼器實訓模塊
光柵位移傳感器實訓模塊
傳感信號調理/轉換實訓模塊
（三）數據采集卡：
高速USB數據采集卡：含8路模擬量輸入，8路開關量輸入，5路開關量輸出，12位A/D轉換，采集卡支持*大采樣頻率為400kHz。
上位機軟件：本軟件配合USB數據采集卡使用，實時采集實驗數據，對數據進行動態或靜態處理和分析，帶有傳感器虛擬仿真、雙通道虛擬示波器、電機控制、DIDO等功能。
三、實訓項目
I/V、F/V信號轉換
數據采集卡A/D轉換
直流電機驅動
金屬應變傳感器的應用―電子秤
擴散硅壓阻壓力傳感器液位測量
渦輪流量計流量測定
計算機液位控制
霍爾傳感器轉速測量
磁電傳感器轉速測量
光電傳感器轉速測量
計算機轉速控制
集成溫度傳感器的溫度測量
銅電阻溫度測量
熱電偶溫度測量
熱電偶冷端溫度補償
PID調節儀溫度控制
酒精檢測
濕度檢測
紅外檢測
超聲波位移測量
增量式光電編碼器角位移測量
長光柵線位移測量
開關量檢測
一、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜0.5kVA
二、配置及技術性能
實訓裝置由主控臺、傳感器及信號處理實訓模塊、數據采集卡組成。
（一）主控臺
四組直流穩壓電源：+24V、±12V、+5V、0～5V可調，有短路保護功能
恒流源：0～20mA連續可調，*大輸出電壓12V
低頻信號發生器：1～30Hz 低頻信號；VP-P=0～17V連續可調
音頻信號發生器：1k～10kHz 音頻信號；VP-P=0～17V連續可調
數字式直流電壓表：量程0～20V，分為200mV、2V、20V三檔、精度0.5級
數字式直流毫安表：量程0～20mA，三位半數字顯示、精度0.5級，有內側外測功能
頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm
計時器：0～9999s，精確到0.1s
PID調節儀：多種輸入輸出規格，具有溫度控制和轉速控制兩種功能，內含人工智能調節以及參數自整定功能，先進控制算法
（二）實訓模塊：
溫度傳感器實訓模塊
轉速傳感器實訓模塊
液位/流量傳感器實訓模塊
金屬應變傳感器實訓模塊
氣敏、濕敏傳感器實訓模塊
紅外傳感器實訓模塊
超聲位移傳感器實訓模塊
增量式編碼器實訓模塊
光柵位移傳感器實訓模塊
傳感信號調理/轉換實訓模塊
（三）數據采集卡：
高速USB數據采集卡：含8路模擬量輸入，8路開關量輸入，5路開關量輸出，12位A/D轉換，采集卡支持*大采樣頻率為400kHz。
上位機軟件：本軟件配合USB數據采集卡使用，實時采集實驗數據，對數據進行動態或靜態處理和分析，帶有傳感器虛擬仿真、雙通道虛擬示波器、電機控制、DIDO等功能。
三、實訓項目
I/V、F/V信號轉換
數據采集卡A/D轉換
直流電機驅動
金屬應變傳感器的應用―電子秤
擴散硅壓阻壓力傳感器液位測量
渦輪流量計流量測定
計算機液位控制
霍爾傳感器轉速測量
磁電傳感器轉速測量
光電傳感器轉速測量
計算機轉速控制
集成溫度傳感器的溫度測量
銅電阻溫度測量
熱電偶溫度測量
熱電偶冷端溫度補償
PID調節儀溫度控制
酒精檢測
濕度檢測
紅外檢測
超聲波位移測量
增量式光電編碼器角位移測量
長光柵線位移測量
開關量檢測
