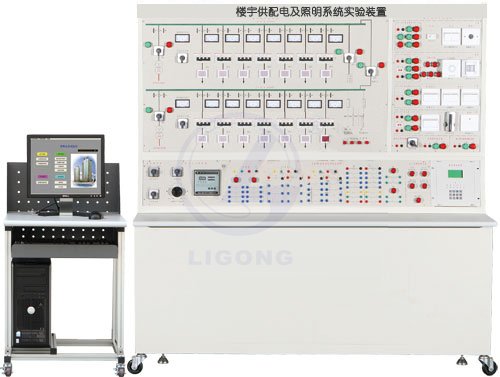

樓宇供配電及照明系統實驗裝置（LON總線型）

一、系統概述
  樓宇供配電及照明系統實驗裝置是針對學習《建筑電氣工程技術》、《建筑電氣技術基礎》、《建筑應用電工》、《建筑供配電工程》、《建筑設備自動化系統》、《樓宇設備自動控制》、《智能建筑樓宇自控系統》等課程開設實驗的需要，學生通過實驗，分別對樓宇中的供電和配電基本結構有了全面地了解，并可熟悉建筑照明系統的結構以及智能燈光控制系統運行，掌握建筑設備自動化系統中供配電子系統和照明子系統的應用，適用于樓宇自動化、房屋建筑專業及相關專業的實驗教學要求。
    本實驗裝置配合智能建筑樓宇供配電及照明系統有關課程，開設有關供配電低壓部分的主要實驗教學，可以讓學生了解樓宇中供配電的基本結構，熟悉供配電監控系統。同時了解現代照明控制的發展和應用，熟悉照明線路的結構和控制運行。
二、系統特點
供配電系統和照明系統可實現實時調度運行。
采用DDC采集控制模塊實現對電力系統中各類數據的采集，各類開關的控制。
采用先進Lonworks總線通信協議組網，具有典型的代表性。
配備上位機監控系統，可實時監控供配電網絡結構，分析和打印各類電量數據，還可監控照明系統，控制照明線路。
三、技術參數
輸入電源：三相四線（或五線）～380V±10% 50Hz
環境溫度：-10℃～+45℃
裝置容量：＜5kVA
外形尺寸：實驗屏1680mm×550mm×1761mm，柜子尺寸755mm×450mm×1823mm
安全保護：具有漏電自動保護裝置
四、實驗項目
（一）供配電子系統實驗項目
智能建筑的供電運行方式實驗
典型樓層配電運行方式實驗
供配電系統中運行線路狀態的現場監測和控制
備自投聯動控制實驗
雙電源自動切換控制實驗
應急電源自動投入和退出運行控制實驗
功率因數補償實驗
與消防自動報警系統的聯動實驗
供配電監控系統運行調度實驗
（二）照明子系統實驗項目
常用照明開關特性實驗
樓宇普通照明配電方式實驗
應急照明配電方式實驗
時間表控制模式下的照明控制實驗
情景切換控制模式下的照明控制實驗
遠程強制控制模式下的照明控制實驗
動態控制模式下的照明控制實驗
照明系統與消防系統聯動實驗
照明監控系統運行調度實驗
（三）建筑設備監控系統部分
照明子系統和供配電子系統聯合監控實驗
與其他建筑設備子系統的聯合監控運行擴展實驗
五、基本配置
控制屏
    控制屏由兩部分組成：樓宇供配電部分和樓宇照明控制部分。
    樓宇供配電部分由樓宇供配電線路組成，并設置相應的控制電器，如微型斷路器等。現場設置儀表測量單元，能實時顯示電壓和電流值。此外，采用智能電量采集模塊完成多種電量的采集：電壓、電流、功率、電能等。
    樓宇照明控制部分由照明線路組成，并設置模擬配電箱和照明控制開關，包括傳統開關、遙控開關和智能調光裝置等。
照明演示柜
    照明演示柜為樓宇照明控制部分的演示對象模型，采用五層結構，安裝多種燈具，能模擬樓宇整體照明效果，體現多種照明場景。
下位機系統
    下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并可完成供配電線路和照明線路的消防聯動控制，通過LonWorks總線與上位機系統通信。
上位機監控系統
    配備監控系統軟件，可以實現對供配電和照明系統的遠程監控。實現照明線路的通斷控制，各線路電量參數的監視，實現電力系統“四遙”。
