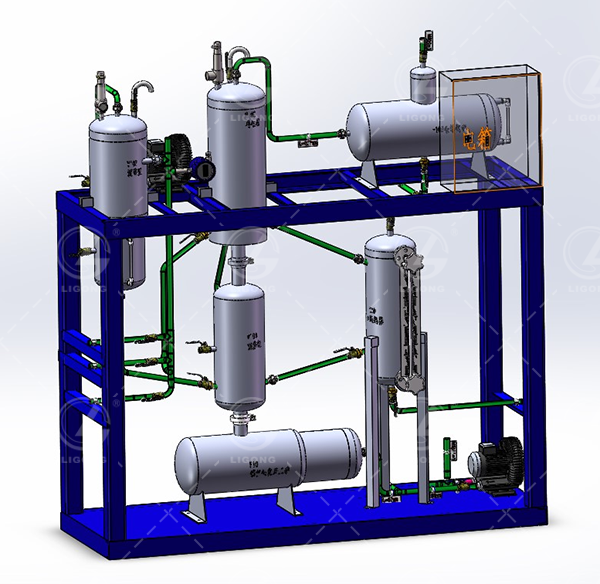

LGT-WH06型 裂解工藝實訓裝置
一、裝置特色
整套裝置由鋼制安裝框架、裂解爐、精餾塔、緩沖罐、分離器、仿真儀表、就地計算機操作臺、就地智能儀表控制上位監控軟件、外置配套設備等組成，工藝路線簡潔清晰，現場儀表與二次儀表有機結合，上位計算機控制，設置DCS界面及自動評分系統。
裝置整體布置協調、操作便捷、牢固可靠；管路布置合理有序、布線規范整齊；裝置具有工業化氣息，大氣美觀；所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌。
裝置安全設計規范完善，配置漏電保護和過載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也防止碰傷或絆倒，高度符合國家標準。
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、電氣圖等配套齊全。
二、簡要工藝描述
來自分餾塔的粗汽油進入提升管，同時催化劑進入燒焦罐，在催化劑作用下，進行裂化，在反應過程中，由于有類碳物質沉降在催化劑上，縮合為焦炭，空氣經風機送入燒焦罐，將焦炭燒去，恢復催化劑活性，并提供裂化所需熱量。
三、系統配置清單
|
序號 |
設備名稱 |
規格型號及技術參數 |
單位 |
數量 |
備注 |
|
1 |
設備主體 |
套 |
1 |
|
|
|
（1） |
框架 |
對象部分長×寬×高=2000*685*1500mm，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用10#國標槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造，管道采用衛生級不銹鋼內外鏡面管制造，罐體和管道焊縫處理工藝采用機械加油蠟鏡面拋光，達到無焊縫鏡面效果； |
套 |
1 |
|
|
（2） |
V101-沉降室 |
304不銹鋼，上部φ250*300mm，下部φ219*200mm下錐體，立罐； |
臺 |
1 |
|
|
（3） |
V102-燒焦罐 |
304不銹鋼，φ219*400mm，上部錐體，下部封頭； |
臺 |
1 |
|
|
（4） |
E101-外取熱器 |
304不銹鋼，φ219*500mm，立罐 |
臺 |
1 |
|
|
（5） |
E102-余熱鍋爐 |
304不銹鋼，φ250*500mm，上部φ108*100mm,臥罐； |
臺 |
1 |
|
|
（6） |
R101-提升管反應器 |
304不銹鋼，6分管道，L=1200mm； |
臺 |
1 |
|
|
（7） |
R102-再生器 |
304不銹鋼，,φ250*600mm，上部封頭，下部錐體 |
臺 |
1 |
|
|
（8） |
B101-放火炬 |
6分管道，根據現場定長度 |
臺 |
1 |
|
|
（9） |
F101-催化裂化開工爐 |
304不銹鋼，上部φ250*400，下部φ219*200臥罐； |
臺 |
1 |
|
|
（10） |
P101-引風機 |
HG-120-C,120W/220V，最大風量21M³/H； |
臺 |
1 |
|
|
（11） |
C101-主風機 |
HG-120-C,120W/220V，最大風量21M³/H； |
臺 |
1 |
|
|
2 |
儀表與執行器 |
|
|
|
|
|
（1） |
溫度檢測 |
仿真儀表顯示。 |
臺 |
3 |
|
|
（2） |
壓力檢測 |
現場或遠傳儀表顯示。 |
臺 |
6 |
|
|
（3） |
流量檢測 |
仿真流量計，儀表顯示 |
臺 |
3 |
|
|
（4） |
液位檢測 |
仿真液位計，DN15 |
臺 |
6 |
|
|
（5） |
調節閥 |
不銹鋼，DN15,帶信號反饋 |
臺 |
10 |
|
|
3 |
智能儀表 |
|
|
|
|
|
（1） |
溫度檢測顯示儀表 |
CH04-485-AI，多路溫度輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
|
|
（2） |
流量檢測顯示儀表 |
CH03-485-AI，多路模擬量輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
|
|
（3） |
智能控制器 |
CH01-485-DO多路光電隔離NPN信號輸出模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。 |
套 |
1 |
|
|
4 |
閥門與緊固件 |
|
|
|
|
|
（1） |
球閥，截止閥，疏水閥等 |
與設備、工藝、管線配套。 |
批 |
1 |
|
|
（2） |
緊固件 |
與法蘭，閥門，框架、支架配合；法蘭閥門安裝螺絲用相應的碳鋼螺絲（Q235，帶平彈墊），框架，支架安裝螺絲用相應的鍍鋅螺絲。 |
套 |
1 |
|
|
5 |
智能儀表電器控制臺及計算機控制操作臺 |
|
|
|
|
|
（1） |
智能儀表電器控制柜 |
鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。 |
臺 |
1 |
|
|
（2） |
上位計算機 |
品牌計算機：INTEL四核處理器，4GDDR2內存，500G硬盤，鍵鼠，19”液晶顯示器，WIN操作系統，配單工位操作臺 |
套 |
1 |
|
|
6 |
智能儀表上位監控軟件 |
|
|
|
|
|
（1） |
軟件 |
設置DCS軟件界面，具備自動評分系統 |
套 |
1 |
|
