LG-TDG08低壓電工作業實操實訓設備

一、產品中心

二、低壓電工作業實操考核系統

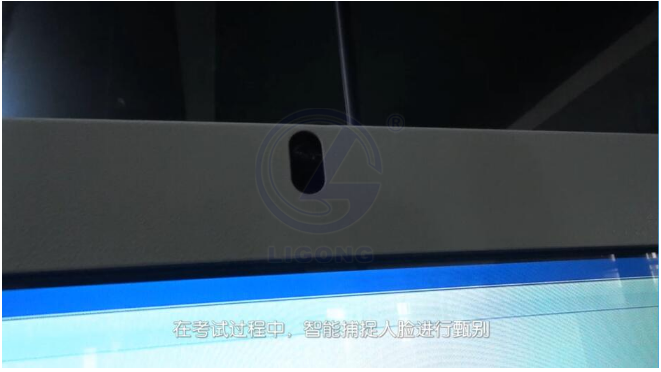

系統具備考生識別功能，支持身份證識別和手動輸入身份證號登錄；

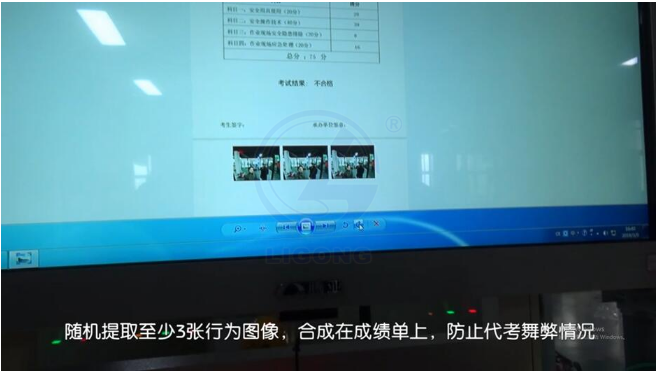

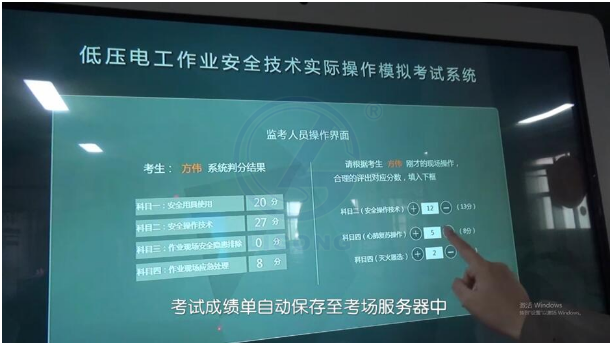

支持考試現場打印考生匯總成績單功能，同時將考試得分自動傳輸?shù)綄?shí)操考試綜合管理系統中，方便考試的組織和管理

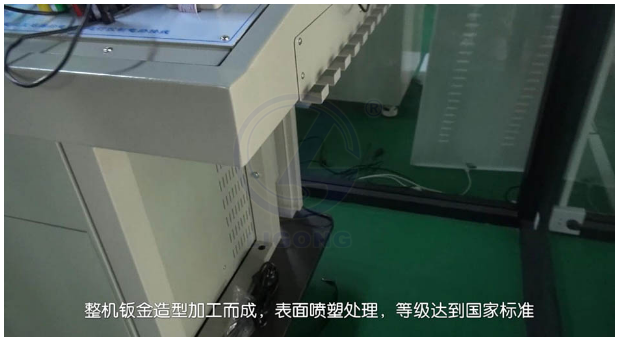

設備鈑金造型加工而成、表面噴塑處理，等級達到國家標準

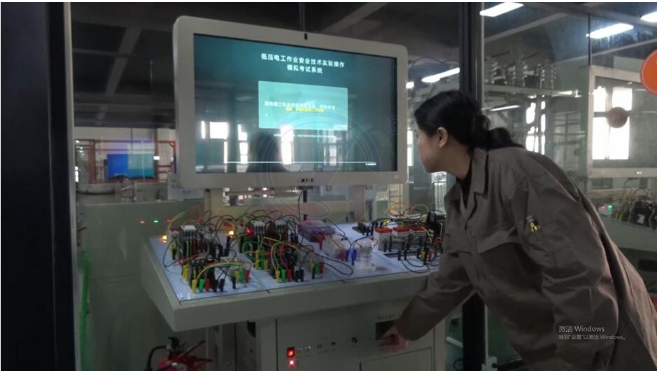

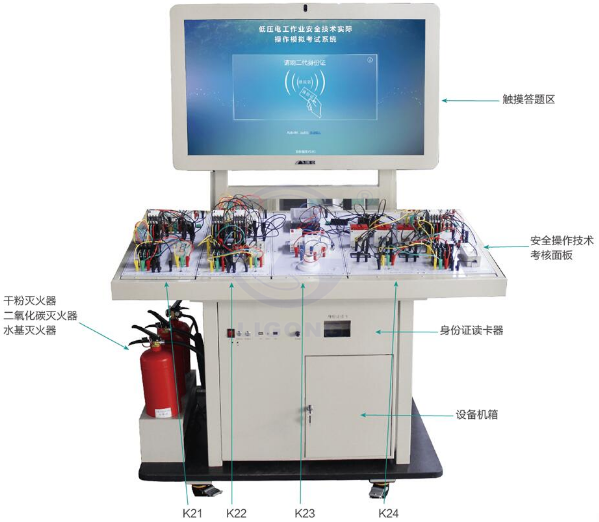

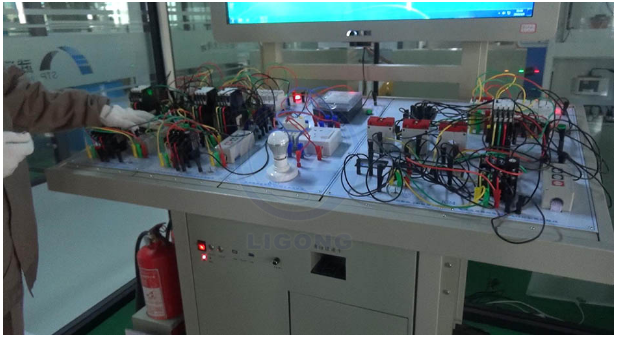

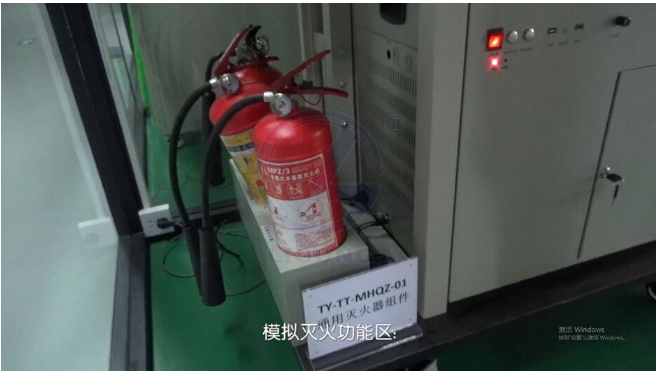

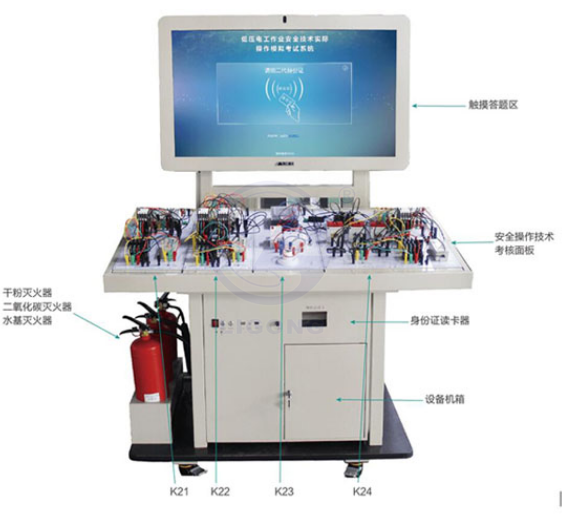

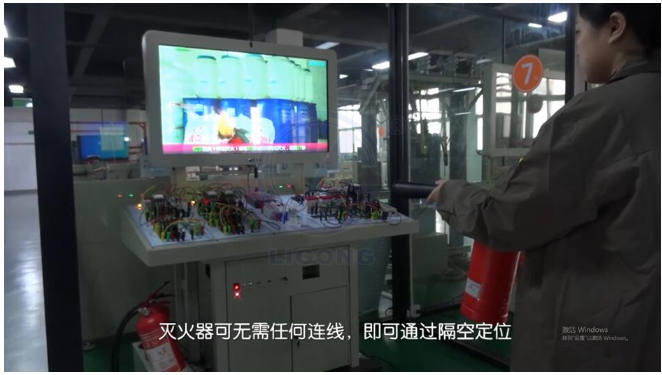

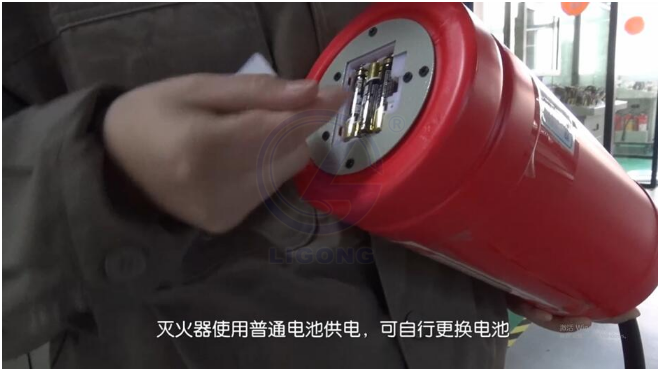

整機一體化易拆解設計，設備包含答題功能、滅火功能（3種滅火器）、電工實操模塊（滿足安監總局考試大綱要求的K21、K22、K23、K24的基本配備要求）；

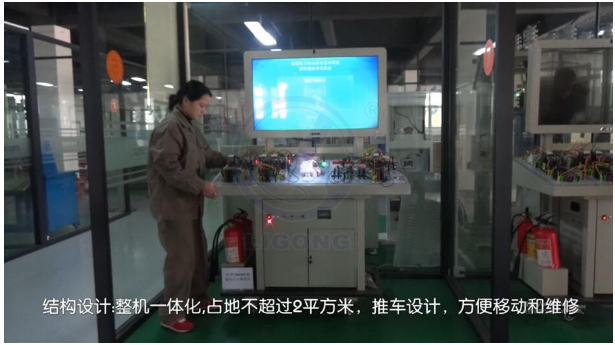

可實現科目一、科目二、科目三、科目四全部考試內容，集成在一臺設備上。設備占地面積不超過2平方米，推車設計，方便移動和維修；

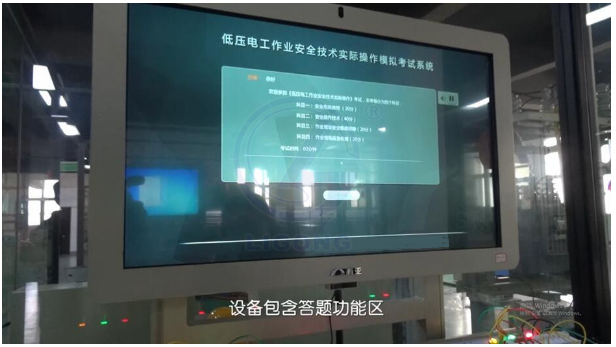

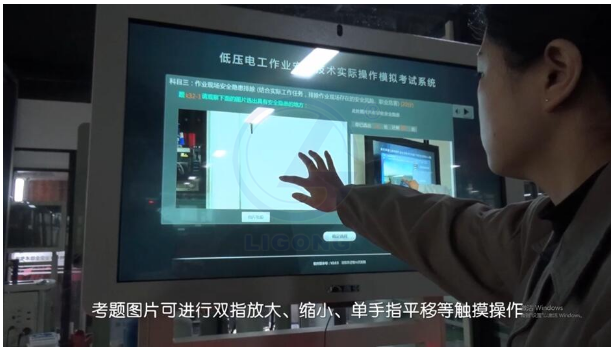

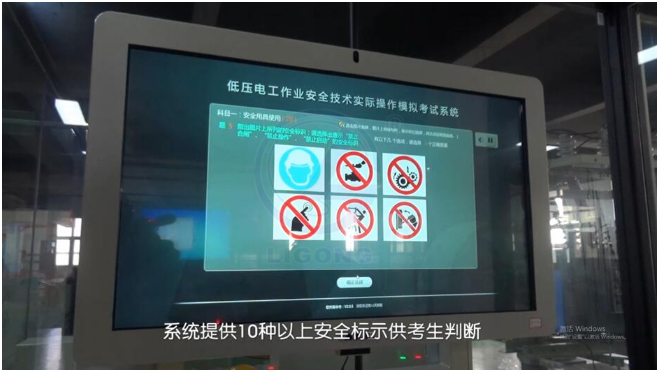

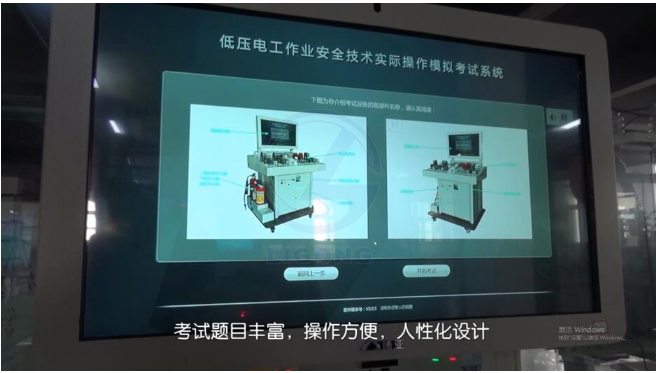

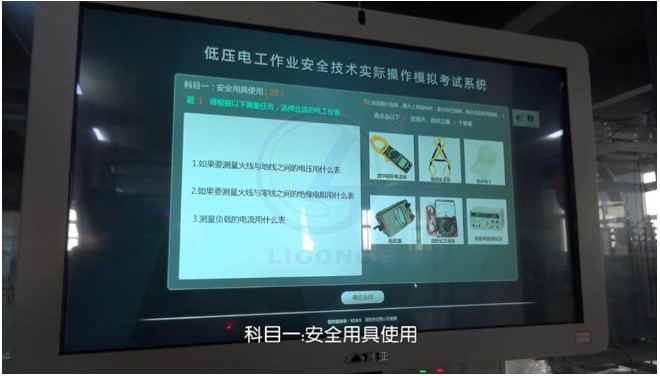

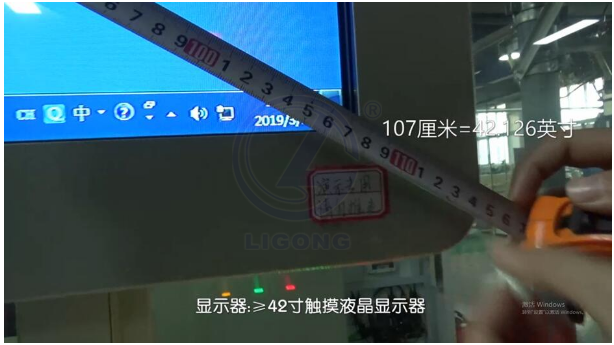

答題功能采用觸摸屏設計，方便提供考生觸摸答題，屏幕對角線尺寸：不小于42寸；

實操模塊:

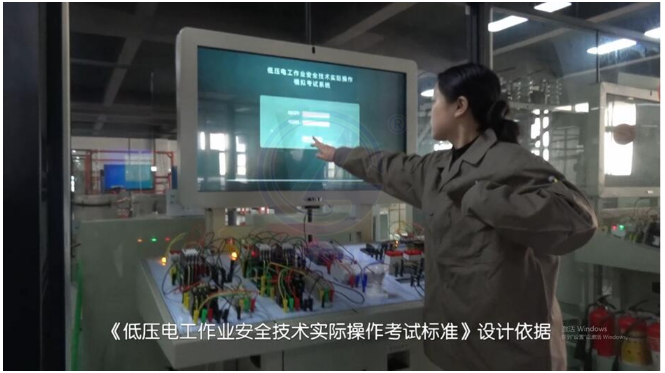

實操模塊符合安監總局頒發的《低壓電工作業安全技術實際操作考試標準》大綱中對科目二的要求；

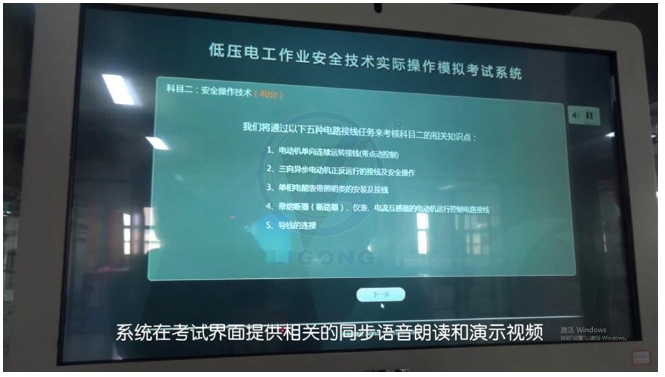

設備實操模塊滿足以下考題的操作環境

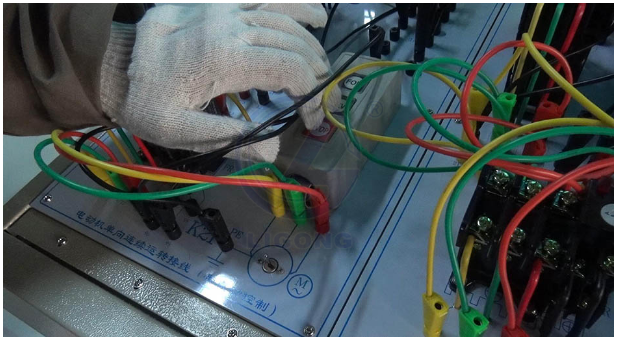

K21 電動機單向連續運轉接線（帶點動控制）

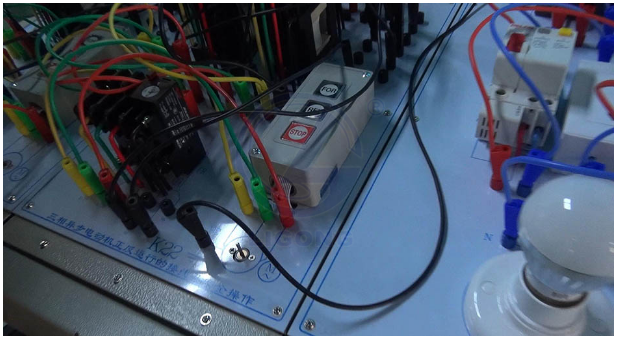

k22 三相異步電動機正反運行的接線及安全操作
K23 單相電能表帶照明燈的安裝及接線

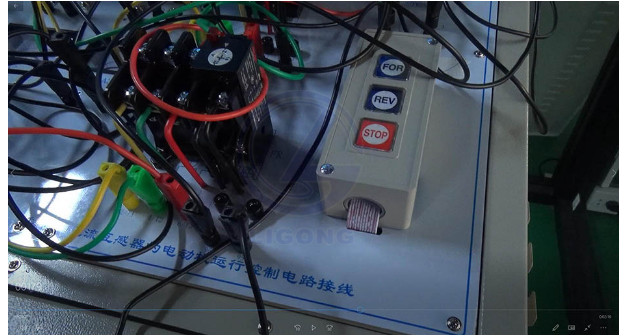

K24帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線

設備上實操環境滿足具備220V電壓下的真實低壓電工元件，達到100%真實
提供元件包括：
①K21電動機單向連續運轉接線（帶點動控制）所用到的：
三相空氣開關1個、斷路器3個、交流接觸器1個、過載保護器1個、電機控制器1個、電機1個；

②k22 三相異步電動機正反運行的接線及安全操作所用到的：
三相空氣開關1個、斷路器3個、交流接觸器2個、過載保護器1個、電機控制器1個、電機1個；

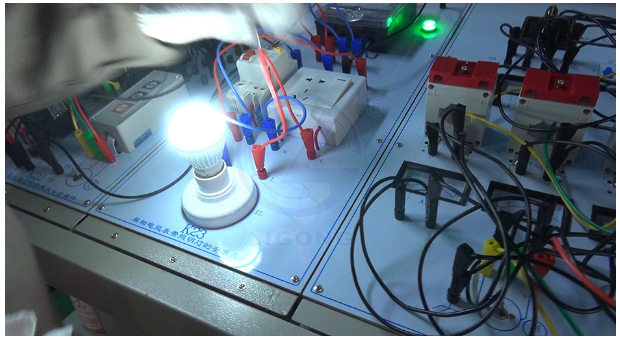

③K23 單相電能表帶照明燈的安裝及接線所用到的：
單相電子式電能表1個、單相空開1個、5孔插座帶開關1個、燈泡底座1個、LED燈泡1個；

④K24帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線所用到的：
三相四線電子式電度表1個、互感器3個、電壓表3個、電流表3個、三相空開1個、斷路器3個、交流接觸器1個、過載保護器1個、電機控制器1個、電機一個；

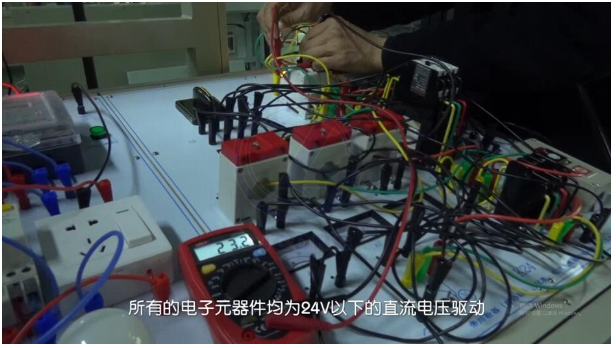

設備的操作電壓不高于24V的安全電壓，沒有任何安全隱患，所有的電子元器件均在24V以下的直流電壓驅，提供導線若干條，并設有理線架。

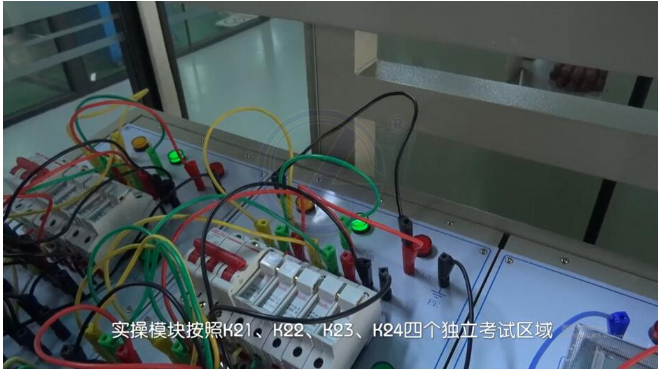

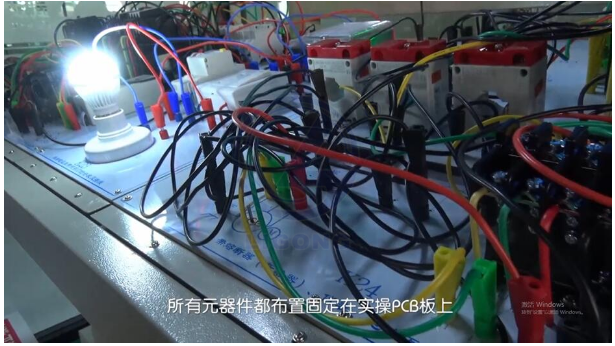

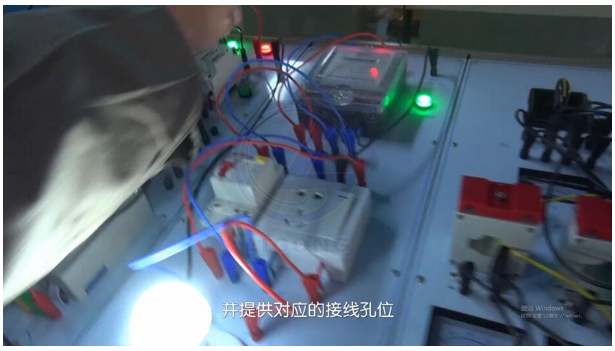

所有元器件都布置固定在實操PCB板上，并提供對應的接線孔位，實操模塊按照K21、K22、K23、K24四個獨立考試區域。

設備具備邏輯判斷電路、故障保護電路，考試過程中若出現接線操作錯誤，系統自動扣分，不會出現整機斷電或有元器件損耗燒保險的情況。
實操模塊提供的4個獨立考題，各考題無需公用元器件。
