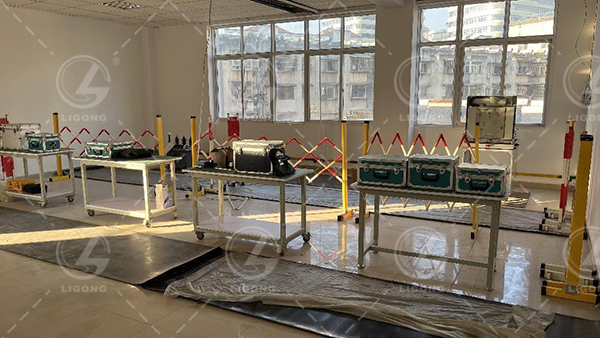

LGT-DL01型 電氣試驗作業安全技術實際操作考核設備
一、設備配置
1、電氣試驗作業真實實物操作涉及到以下試驗設備
⑴油浸式電力變壓器×2臺
⑵氧化鋅避雷器×1
⑶電流互感器×1臺
⑷真空斷路器×1臺
⑸轉運小車×1臺
2、電氣試驗作業真實實物操作需要以下的測試儀器
⑴變壓器變壓比測試儀
⑵直流高壓發生器
⑶伏安特性測試儀
⑷變壓器介質損測試儀
⑸真空斷路器動作時間測試儀
⑹斷路器回路電阻測試儀
⑺絕緣電阻測試儀器
⑻變壓器直流電阻測試儀
3、其他設備
⑴考核終端一體機：≥850mm×420mm×1755mm
⑵防靜電桌，5張，尺寸≥1200mm×600mm×750mm
二、設備及儀器的技術參數
1、油浸式變壓器
⑴產品型號：S11-M-10/10
⑵額定容量：10KVA
⑶額定電壓：10000±5%/400V
⑷額定頻率50Hz 3相
⑸聯結組標號 Yyn0
⑹冷卻方式：ONAN
⑺短路阻抗：3.65%
⑻器身重量85Kg，油重50kg，總重200kg
2、變壓器變比測試儀
該變比測試儀配合油浸式變壓器，可滿足電氣試驗作業安全技術實際操作考試“變壓器變壓比試驗操作（K21）”項目的培訓和考試需求。
3、直流高壓發生器
該直流高壓發生器配合氧化鋅避雷器，可滿足電氣試驗作業安全技術實際操作考試“氧化鋅避雷器直流試驗操作（K22）”項目的培訓和考試需求。
4、電流互感器
設備參數：
⑴型號：LZZBJ9-10
⑵電流比：300/5
⑶準確等級:0.5/10P10
⑷額定電壓：12kV
⑸額定頻率：50Hz
⑹額定電流：10/15VA
5、電流互感器伏安特性測試儀
該電流互感器伏安特性測試儀配合電流互感器，可滿足電氣試驗作業安全技術實際操作考試“電流互感器勵磁特性試驗操作（K23）”項目的培訓和考試需求。
6、變壓器介質損測試儀
該介質損測試儀配合油浸式變壓器，可滿足電氣試驗作業安全技術實際操作考試“變壓器繞組的介質損測量操作（K24）”項目的培訓和考試需求。
7、真空斷路器
⑴型號：ZN63（VS1）-12/630-25
⑵觸頭開距11±1 mm
⑶觸頭接觸行程3.5±0.5 mm
⑷觸頭合閘彈跳時間≤2ms
⑸各相導電回路電阻≤65uΩ
⑹合閘時間≤100ms
⑺分閘時間≤50ms
⑻合閘不同期≤2ms
⑼分閘不同期≤2ms
⑽分閘平均速度0.9-1.3m/s
合閘平均速度0.5-0.8m/s
8、斷路器動作時間特性測試儀
該真空斷路器動作時間特性測試儀配合真空斷路器，可滿足電氣試驗作業安全技術實際操作考試“斷路器動作時間特性測量操作（K25）”項目的培訓和考試需求。
1）產品特點：
⑴漢字顯示測試數據以及測試過程中各種故障。
⑵中英文切換功能，可以在英文界面下進行所有測試操作，操作結果英文顯示。
⑶可通過面板操作預置開關的分合狀態（按鍵“分／合”），但不測試數據。
⑷能自動判別操作類型（合閘或分閘操作）。
⑸開關只需動作一次（合閘一次或分閘一次）就可獲得相應操作的所有測量數據。
⑹在測試前人工手動設置開距。
⑺開關的動作控制分內部控制（本機發分合閘命令），外部控制（外部控制對線圈通電）和手動合分，因為手動合分時無線圈帶電信號因此測試結果中沒有分、合閘時間，相應的顯示為觸頭運動時間。
⑻在各個階段明確地指示開關各觸點，包括分閘位置觸點的分合情況。
⑼本儀器所有測試項目，嚴格按GB3309-89中的定義進行測試和處理。
9、變壓器直流電阻測試儀
該測試儀配合油浸式變壓器，可滿足電氣試驗作業安全技術實際操作考試“變壓器繞組和引線連接故障排查（K32）”項目的培訓和考試需求。
10、斷路器回路電阻測試儀
該測試儀配合真空斷路器，可滿足電氣試驗作業安全技術實際操作考試“斷路器觸頭接觸故障排查（K33）”項目的培訓和考試需求。
11、絕緣電阻測試儀
該測試儀配合電流互感器，可滿足電氣試驗作業安全技術實際操作考試“互感器絕緣劣化隱患排查（K31）”項目的培訓和考試需求。
